Substrat və Epitaksiya: Yarımkeçirici İstehsalında Əsas Rollar

Giriş: Müasir çiplərin iki sütunu

Qabaqcıl bir çipin yüksək sürətli hesablama və yüksək güc çıxışı əldə etdiyini həqiqətən başa düşmək üçün onun fiziki strukturunun iki əsas sütununu - yarımkeçirici substratı və epitaksial böyümə prosesini araşdırmalıyıq.

Sadəcə olaraq, substrat mexaniki dəstək və istilik yayılması üçün "təməl" təmin edir, epitaksial təbəqə isə bu "təməl" üzərində diqqətlə qurulmuş "aktiv funksional təbəqə" dir. Bu iki termin yalnız bir xarakterə görə fərqlənsə də, maddi strukturda, istehsal proseslərində və funksional rollarda əsas fərqlərə malikdir. Bu məqalə onların texniki fərqlərini, əsas parametrlərini və son cihazın performansına həlledici təsirini sistematik şəkildə təsvir edəcəkdir.

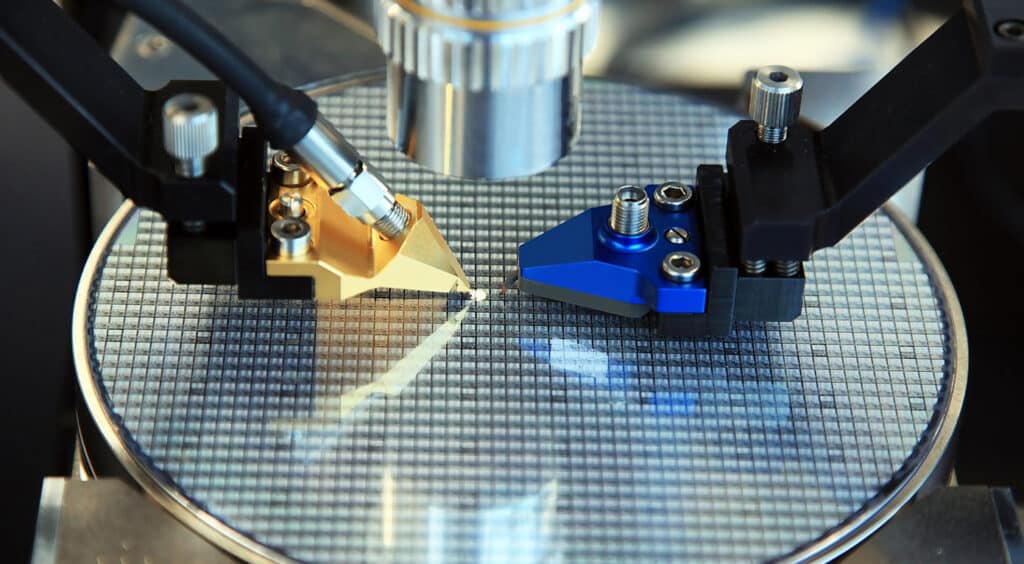

I. Yarımkeçirici substrat nədir?

[Bu Bölmənin Əsas Nəticəsi]: Yarımkeçirici substrat cihazın “skeleti” və “istilik qəbuledicisi” kimi xidmət edir. Yüksək təmizlikli tək kristal silisium (Si) istehlak bazarında üstünlük təşkil edir, 4,9 W/sm·K yüksək istilik keçiriciliyi ilə silisium karbid (SiC) isə elektrikli nəqliyyat vasitələri və yüksək gərginlikli tətbiqlər üçün əvəzsiz seçim halına gəldi.

Yarımkeçirici substratlar demək olar ki, bütün yarımkeçirici cihazların struktur və istilik əsasını təşkil edir. Mexanik baxımdan, onlar mikro və nanostrukturları dəstəkləyən fiziki platforma kimi xidmət edir; daha əhəmiyyətlisi, onlar kristal oriyentasiyasını və sonradan çökdürülmüş təbəqələrin struktur bütövlüyünü təyin edən davamlı kristal qəfəs şablonunu təmin edirlər.

Tətbiq tələblərindən asılı olaraq, substrat materialları tək kristal, polikristal və ya hətta amorf ola bilər; lakin, yüksək performanslı elektron cihazlar taxıl sərhədlərini və daşıyıcının hərəkətliliyinə mane olan qüsurları minimuma endirmək üçün demək olar ki, tamamilə yüksək təmizlikli monokristal külçələrə əsaslanır.

1.1 Əsas substrat növləri və onların material xassələri

Böyük ölçülü substratların seçimi birbaşa cihazın performansına, istehsal məhsuldarlığına və xərc strukturuna təsir göstərir. Sənaye əsasən üç əsas növ substratdan istifadə edir:

• Silikon substratlar: Czochralski (CZ) və ya Float Zone (FZ) üsulları ilə yetişdirilən bir kristal silisium (Si) bu günə qədər qlobal yarımkeçirici sənayesində mütləq əsas olaraq qalır. Onun üstünlükləri müstəsna iqtisadi səmərəlilik, yüksək mexaniki möhkəmlik və 300 mm-ə (12 düym) qədər genişlənmə qabiliyyətinə malikdir. İstehlakçı dərəcəli prosessorlarda, yaddaş cihazlarında və standart günəş batareyalarında geniş istifadə olunur.
• Geniş Zolaqlı Substratlar (Silikon Karbid və Safir): Güc və tezlik tələbləri silisiumun fiziki hədlərini aşdıqda, geniş diapazonlu materiallar qaçınılmaz seçim olur.
• Silisium karbid (SiC): Mükəmməl istilik keçiriciliyi (təxminən 3,7 - 4,9 Vt/sm·K[1]) və yüksək dağılma elektrik sahəsinin gücü ilə bu, elektrik avtomobili (EV) çeviriciləri və yüksək gərginlikli elektrik şəbəkələri üçün ideal seçimdir.
• Safir (Al₂O₃): Əla optik şəffaflıq və dielektrik izolyasiya xüsusiyyətləri ilə mavi/ultrabənövşəyi LED-lərdə və xüsusi RF SOI tətbiqlərində geniş istifadə olunur.
• Kvars substratı: Son dərəcə yüksək kimyəvi təsirsizliyi, son dərəcə aşağı istilik genişlənmə əmsalı və yüksək optik təmizliyi sayəsində o, ilk növbədə yüksək səviyyəli optik komponentlərdə, maska ​​blanklarında və xüsusi sensor avadanlıqlarında istifadə olunur.

1.2 Substratların iki əsas funksiyası: dəstək və istilik yayılması

Cihazın faktiki işləməsi zamanı toplu substratlar iki əvəzolunmaz əsas funksiyanı yerinə yetirir:

Mexanik Dəstək: Şiddətli istilik dövriyyəsi, yüksək vakuumlu kimyəvi proseslər, vafli ilə işləmə və arxa uç qablaşdırma zamanı struktur sərtliyini təmin edərək, vaflinin əyilməsinin və qırılmasının qarşısını effektiv şəkildə alır.

İstilik keçiriciliyi (istilik yayılması): Müasir çiplər kütləvi lokallaşdırılmış istilik axını yaradır; toplu silikon substratlar qovşaq bölgəsinin həddindən artıq istiləşməsinin və termal qaçaqlığın qarşısını almaq üçün istiliyi xaricə yayaraq birbaşa soyuducu kimi çıxış edir.

II. Yarımkeçirici epitaksial artım nədir? (Performansa əsaslanan aktiv təbəqə)

[Bu Bölmənin Əsas Nəticəsi]: Epitaksial təbəqə "çipin performansının ruhudur". CVD/MOCVD iri miqyaslı sənaye istehsalını idarə edir, MBE (Molekulyar Şüa Epitaksiyası) isə atom səviyyəsində dəqiqliklə ultra dik interfeyslərə imkan verir. Epitaksial texnologiya olmadan, 5G millimetr dalğalı radar və yüksək gərginlikli MOSFET-lərin ultra aşağı müqaviməti qeyri-mümkün olardı.

Substrat sabit bir təməl təmin etsə də, kütləvi şəkildə yetişdirilən monokristallar qaçılmaz olaraq mikro qüsurları, təbii çirkləri və sabit elektrik xüsusiyyətlərini ehtiva edir. Ultra yüksək sürətli, yüksək məhsuldar cihazları istehsal etmək üçün istehsalçılar epitaksiyadan istifadə etdilər - ultra təmiz, nazik kristal təbəqələrin hədəf substratda idarə olunan çöküntüsü.

Epitaksial proses zamanı buxar və ya molekulyar şüalardan olan atomlar qızdırılan substratın səthinə yerləşdirilir və altındakı kristal qəfəslə mükəmməl uyğunlaşdırılır. Yaranan epitaksial vafli son dərəcə yüksək kristal təmizliyi nümayiş etdirir, qüsur sıxlığı toplu substratdan bir neçə dəfə aşağıdır.

2.1 Əsas Epitaksial Çöküntü Texnologiyaları və Avadanlıqları

Müasir epitaksial böyümə ilk növbədə aşağıdakı qabaqcıl üsullarla əldə edilir:

• Kimyəvi Buxar Çöküntüsü (CVD / MOCVD): Qaz prekursorları qızdırılan vaflinin səthində vahid monokristal təbəqə əmələ gətirmək üçün parçalanır. Bunların arasında Metal-Üzvi Kimyəvi Buxar Çöküntüsü (MOCVD) III-V birləşmələrin və geniş diapazonlu yarımkeçiricilərin epitaksial böyüməsi üçün sənaye standartıdır.

• Molekulyar Şüa Epitaksiyası (MBE): Ultra yüksək vakuum (UHV) mühitində aparılan bu proses dəqiq bir termal şüanı substrata yönəltməklə tək atom qatlı dəqiqliyə nail olur və nəticədə son dərəcə dik interfeys qradiyenti yaranır. Kvant quyuları kimi ultra incə strukturlar üçün uyğundur.

Yüksək keyfiyyətli epitaksial çökmə yalnız dəqiq proses nəzarətinə deyil, həm də prosesin sabitliyinə və məhsuldarlığına birbaşa təsir edən reaksiya kamerasının daxilində əsas komponentlərin (məsələn, SiC ilə örtülmüş qrafit substratları) istifadə müddətinin idarə edilməsinə əsaslanır.

2.2 Epitaksial Texnologiya ilə Aktivləşdirilmiş Təkmil Proqramlar

Epitaksi yalnız toplu materiallarla əldə edilə bilməyən cihaz arxitekturasına imkan verir:

• Silikon-Germanium Heterojunction Bipolyar Transistor (SiGe HBT): Baza bölgəsində ultra nazik SiGe epitaksial təbəqəsinin böyüməsi yüksək tezlikli cavab sürətini əhəmiyyətli dərəcədə artıraraq, bant aralığının dəyişməsi yaradır.
• Gərgin Silikon Texnologiyası: SiGe şəbəkəsinə nazik silikon təbəqənin qoyulması dartılma və ya sıxılma gərginliyinə səbəb olur və bununla da daşıyıcının hərəkətliliyini artırır (həm n-FET-lərdə elektron hərəkətliliyi, həm də p-FET-lərdə dəliklərin hərəkətliliyi gücləndirilir).
• Seçici epitaksial böyümə (SEG): Müasir FinFET və Gate-All-Around (GAA) arxitekturalarında mənbə/drenaj bölgələrində seçici Si/SiGe epitaksial artım kontakt müqavimətini azaldır və doyma cərəyanını artırır.

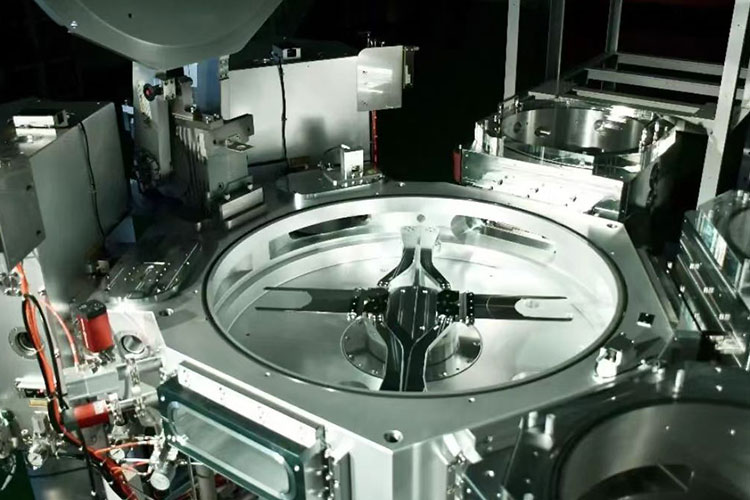

Yarımkeçirici epitaksiya prosesinin tərifi üçün müraciət edin:Yarımkeçirici epitaksiya prosesi nədir?

III. Substrat və Epitaksial Gofret: Əsas Fərqlərə Baxış

[Bu Bölmənin Əsas Nəticəsi]: İkisini bir-birindən ayırmağın ən birbaşa yolu onların “funksional rollarını” araşdırmaqdır — substrat fiziki və istilik zərbələrinə, epitaksial təbəqə isə cərəyan və elektrik sahələrinə tab gətirməkdən məsuldur. Aktiv bölgəni qüsurlara meylli bölgədən ayırmaqla, epitaksial vafli sızma cərəyanı səviyyələrinə birbaşa substratda hazırlanmış cihazlardan birdən çox aşağı miqyasda nail olur.

Vizual müqayisə üçün aşağıdakı cədvəl əsas istehsal parametrləri baxımından toplu substratlar və epitaksial vaflilər arasındakı əsas fərqləri ümumiləşdirir:

IV. Texniki Təkmilləşdirmə: Epitaksiya Cihaz Performansını əsaslı şəkildə necə artırır?

[Bu Bölmənin Əsas Nəticəsi]: Kütləvi substratlardakı təbii mikroqüsurlar və termal gərginlik nöqtələri cihazlarda yüksək sızma cərəyanı və aşağı qırılma gərginliyinə səbəb olan “gizli qatillər”dir. Epitaksial texnologiyanın mahiyyəti “qüsurlu mexaniki substratı” “qüsursuz aktiv funksional təbəqə”dən ayırmaq və bununla da təmiz epitaksial təbəqə daxilində daşıyıcı nəqliyyatı təcrid etməkdən ibarətdir. Bu ayırma dizaynı birbaşa olaraq daha yüksək iş tezliyi, daha az enerji istehlakı və daha uzun cihaz ömrü ilə nəticələnir - yalnız toplu substratlardan istifadə etməklə heç vaxt əldə edilə bilməyən keyfiyyətli bir sıçrayış.

Epitaksial texnologiyanın tətbiqi sadəcə "bir təbəqə əlavə etmək" deyil, cihazın etibarlılığı və elektrik performansında keyfiyyət sıçrayışıdır.

Ən yüksək kimyəvi təmizliyə malik olsa belə, standart toplu substratlar istər-istəməz mikroməsaməlik, oksigen çöküntüləri və kristalların çəkilməsi prosesindən qalan termal gərginlik nöqtələrini ehtiva edir. Qurğuların birbaşa toplu substratlarda istehsalı çox vaxt yüksək sızma cərəyanı və aşağı qırılma gərginliyinə dözümlülük ilə nəticələnir.

Bunun əksinə olaraq, epitaksial vaflilər təmiz, qüsursuz epitaksial təbəqə daxilində daşıyıcı nəqliyyatı təcrid edir. Aktiv funksional bölgəni qüsurlu mexaniki substratdan ayırmaqla istehsalçılar aşağıdakılara nail ola bilirlər:

• Daha yüksək işləmə tezliyi (azaldılmış parazit tutumu);
• Daha az enerji istehlakı (azaldılmış sızma);
• Daha uzun cihaz ömrü və həddindən artıq elektrotermik stress altında müstəsna sabitlik.

Məsələn, enerji yarımkeçiriciləri sahəsində SiC homogen epitaksial təbəqənin keyfiyyəti birbaşa MOSFET cihazlarının qırılma gərginliyi dərəcəsini və müqavimətini müəyyənləşdirir - bu, kütləvi SiC substratlarının öz-özünə əldə edə bilməyəcəyi bir şeydir.

V. Mühəndisləri ən çox maraqlandıran texniki məsələlər (FAQ)

(Aşağıdakı suallar faktiki epitaksial böyümə prosesləri zamanı yarımkeçirici istehsal xətti proses mühəndislərinin qarşılaşdıqları ümumi texniki problemlərdən irəli gəlir)

1-ci sual: Əgər epitaksial böyümə zamanı hissəciklər qəflətən artarsa, kamera sızmalarından başqa, asanlıqla gözdən qaçan başqa hansı sahələr araşdırılmalıdır?

Cavab: Bu, adi vafli qaçışları zamanı mühəndislərin qarşılaşdıqları ən çətin gözlənilməz vəziyyətlərdən biridir. Kameranın hava keçirmədiyini təsdiqlədikdən sonra üç “gizli küncün” araşdırılmasına üstünlük verməyi tövsiyə edirik:

1. Qrafit qəbuledicisinin səth vəziyyəti: SiC örtükündəki mikro çatlar və ya soyulma sahələri yüksək temperaturda hissəcikləri buraxa bilər. Sensor 1000-dən çox qaçış üçün istifadə olunubsa, biz onu sınaq üçün dərhal dəyişdirməyi tövsiyə edirik - bir çox hissəcik problemi həssas örtüyə malik olan ilə əvəz edildikdən sonra yox olur.

2. Qaz xəttinin dəyişdirilməsi zamanı təzyiq keçidləri: MOCVD sistemlərində mənbə qazının dəyişdirilməsi anında təzyiqin dəyişməsi əlavə məhsulların boru kəmərinin daxili divarlarından ayrılmasına səbəb ola bilər. Təzyiq aşmasının baş verib-vermədiyini təsdiqləmək üçün avtomatik təzyiq tənzimləyicisinin (APC) cavab əyrisini yoxlamağı tövsiyə edirik.

3. Substratın arxa tərəfindəki çirkləndiricilər: Kameraya daxil olmamışdan əvvəl substratın arxa tərəfində incə toz və ya üzvi qalıq varsa, o, yüksək temperaturda ön tərəfdəki epitaksial təbəqəyə “miqrasiya” edə bilər – bu, ən çox diqqətdən kənarda qalan məsələdir.

Hissəcik problemlərinin aradan qaldırılması mahiyyətcə “aradan qaldırılması” prosesidir: Ən tez-tez dəyişdirilən istehlak materiallarından başlayın və problemi kameranın daha dərin hissələrinə doğru addım-addım izləyin.

2-ci sual: SiC epitaksiyasında mərhələli artım üçün proses pəncərəsi nə qədər dardır? Temperatur və təzyiq sapmalarına tolerantlıqlar hansılardır?

Cavab: Bu sual SiC epitaksi prosesinin əsasına toxunur - addım-axın artımı üçün son dərəcə dar bir pəncərədə eyni vaxtda üç şərtin yerinə yetirilməsi tələb olunur: kifayət qədər səth hərəkətliliyi, pilləkən kənarında müvafiq nüvə maneəsi və üç ölçülü ada artımının qarşısının alınması.

Kütləvi istehsal xətlərinin praktiki məlumatlarına əsasən:

• Temperatur pəncərəsi: Tipik olaraq 1550°C ilə 1650°C arasında, effektiv pəncərə təxminən ±15°C ilə. Temperatur çox aşağı olarsa, səthin pürüzlülüyü (RMS) kəskin şəkildə pisləşir; temperatur çox yüksək olarsa, 3C-SiC polimorfik daxilolmalar görünür.
• Təzyiq pəncərəsi: Tipik olaraq 50 ilə 200 mbar arasında idarə olunur, effektiv pəncərə təxminən ±20 mbardır. Həddindən artıq təzyiq → azaldılmış səth miqrasiya uzunluğu və pilləli birləşmə; qeyri-kafi təzyiq → buxarın supersaturasiyasının azalması və böyümə sürətinin əhəmiyyətli dərəcədə azalması.

Praktik mühəndislik tətbiqlərində əksər texnoloji mühəndislər pəncərəni tapmaq üçün əvvəlcə temperaturu düzəltməyə, sonra isə təzyiqi dəqiq tənzimləməyə üstünlük verirlər, çünki kamera təzyiq dəyişikliklərinə daha tez reaksiya verir və onu sürətli DOE (Təcrübələrin Dizaynı) skanları üçün uyğun edir.

3-cü sual: MOCVD avadanlığında qrafit qəbuledicisinin dəyişdirilməsi dövrü necə müəyyən edilir? Qaçışların sayına və ya vizual yoxlamaya əsaslanır?

Cavab: Bu məsələ birbaşa proses məhsuldarlığı və istehsal xərcləri arasındakı tarazlığa aiddir və həm istehsal xətti mühəndisləri, həm də satınalma üzrə qərar qəbul edənlər üçün əsas diqqət mərkəzindədir.

Sənaye standartı təcrübəsi “toplu iş müddəti” və “vizual yoxlama”nı birləşdirən ikili yollu yanaşmadır:

• Partiya Ömrü: Təchizatçılar örtüyün istilik dövriyyəsi yorğunluğuna əsaslanan sürətləndirilmiş qocalma testlərindən əldə edilən tövsiyə olunan xidmət müddətini təmin edirlər (məsələn, VETEK-in SiC ilə örtülmüş susseptorları Aixtron partiyaları üçün tövsiyə olunur). Görünüş normal olsa belə, qəfil nasazlıq riskini azaltmaq üçün bu partiya sayına çatmazdan əvvəl reseptoru planlaşdırıldığı kimi dəyişdirmək tövsiyə olunur.

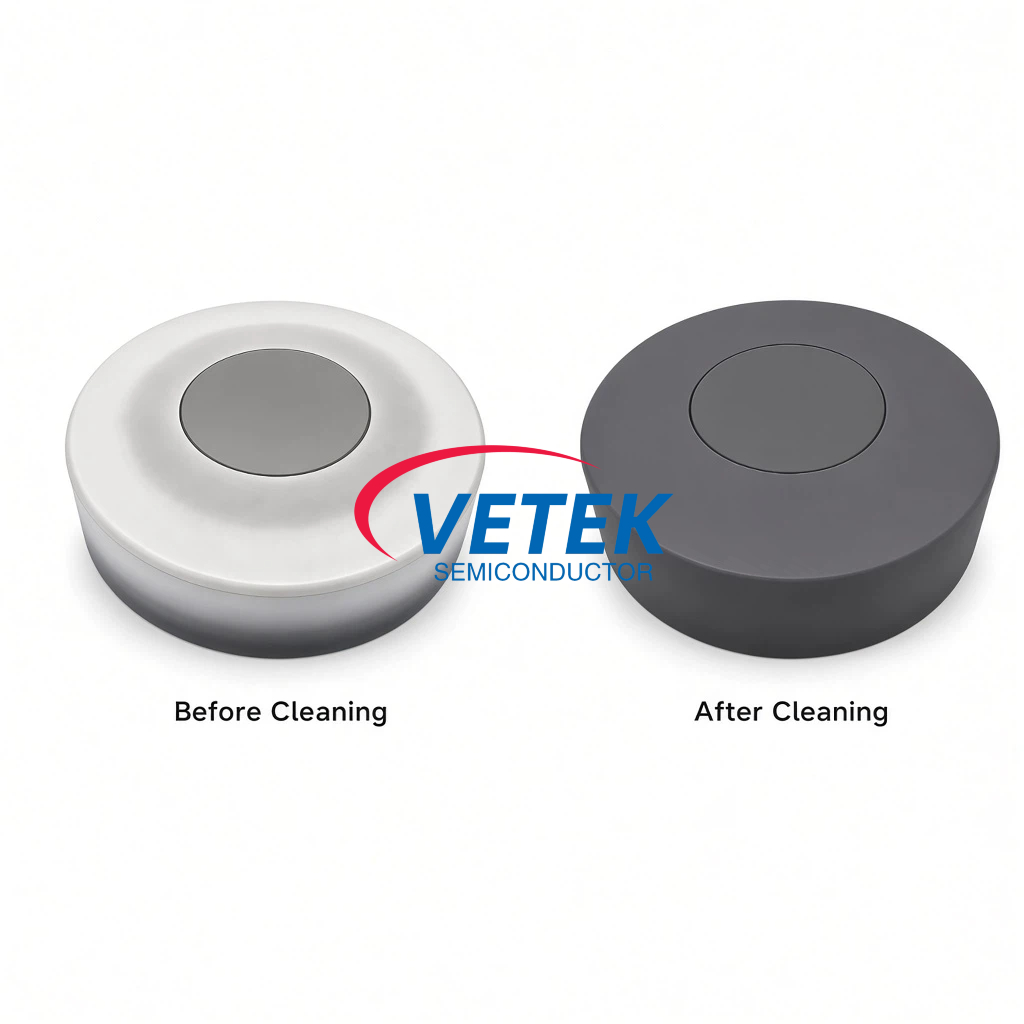

• Vizual Təftiş: Hər emal partiyasından sonra SiC örtük səthini vizual olaraq yoxlayın və ya mikroskop altında yoxlayın. Aşağıdakı "qırmızı bayraqlardan" hər hansı biri görünsə, dəyişdirmə dərhal həyata keçirilməlidir - tövsiyə olunan xidmət müddətinin sonuna qədər gözləməyin:

①Örtənin görünən soyulması və ya çatlaması;

② Səthdə diametri >1 mm olan rəngsiz ləkələr (örtünün zədələnməsini və qrafit substratın oksidləşməsini göstərir);

③ Hava axınının paylanması faktorlarını istisna etmək şərti ilə epitaksial təbəqədə təkrarlanan lokal qalınlıq dəyişiklikləri.

Geniş şəkildə təsdiqlənmiş mühəndislik təcrübəsi tədarükçünün tövsiyə olunan xidmət müddətinin 80%-nə dəyişdirmə dövrünü təyin etməkdir, eyni zamanda hər bir partiyanın görünüşünü fotoşəkil çəkmək və arxivləşdirmək yolu ilə substratın istifadə müddəti məlumat bazası yaratmaqdır - bu yanaşma həm vaxtından əvvəl hurdaya (tullantılara səbəb olur) həm də son sobaya qədər qumardan qaçınır ki, bu da tullantılarla nəticələnə bilər.

4-cü sual: Epitaksial vafli yay və ya əyilmə spesifikasiyaları aşdıqda, bu, ilk növbədə substrat və ya epitaksial proseslə bağlıdır?

Cavab: Bu, məhsuldarlığın təhlili görüşləri zamanı mühəndislər arasında ən çox müzakirə olunan “məsuliyyətin verilməsi” məsələsidir. Cavab budur - hər ikisi töhfə verir, lakin nisbi çəki maddi sistemdən asılı olaraq dəyişir:

Çarpma problemləri üçün praqmatik problemlərin aradan qaldırılması ardıcıllığı: Birincisi, substratın daxil olan əyilmə məlumatlarını yoxlayın (təchizatçının Cpk hesabatı) → Sonra epitaksial sobanın temperatur vahidliyini yoxlayın (termocüt kalibrləmə) → Nəhayət, proses reseptini tənzimləyin.

VI. Xülasə və Seçmə Tövsiyələr

Xülasə, substrat "skelet və istilik qəbuledicisi", epitaksial təbəqə isə "beyin və əzələlər" rolunu oynayır. Hər ikisi əvəzolunmazdır:

Əgər xərclərə həssas standart məntiq çiplərinə və ya sadə diskret cihazlara diqqət yetirirsinizsə, ehtiyaclarınızı ödəmək üçün yüksək keyfiyyətli, böyük ölçülü silikon substratlar kifayətdir.

Tətbiqinizdə yüksək tezlikli rabitə, yüksək gərginlikli enerjiyə çevrilmə və ya yüksək həssaslıqlı foto aşkarlama daxildirsə, o zaman dəqiq epitaksial proseslərdən istifadə edərək istehsal olunan vaflilər ən yaxşı seçiminizdir.

Davamlı olaraq "daha sürətli, daha kiçik və daha səmərəli" həllər axtaran bugünkü yarımkeçirici istehsal sənayesində epitaksial texnologiya Mur Qanununun fiziki sərhədlərini aşmaq üçün əsas vasitəyə çevrildi.
