Xəritəçəkmə nümunəsi

Müştərinin təqdim etdiyi fiziki nümunəyə əsasən (hətta köhnəlmiş və ya sınıq istifadə edilmiş hissə olsa belə) biz fiziki strukturun tərs mühəndisliyindən tutmuş material səviyyəli fiziki-kimyəvi xarakteristikaya qədər tam spektrli xidmət təklif edirik. Yarımkeçirici səviyyəli yüksək dəqiqlikli yoxlama avadanlığından istifadə edərək, biz mürəkkəb 3D həndəsi strukturları, örtük/substrat interfeysi xüsusiyyətlərini və materialın fiziki parametrlərini dəqiq qiymətləndiririk, tərs mühəndislik məhsulunun uyğunluğunu və ya uyğunluğunu təmin edirik. fiziki uyğunluq, proses uyğunluğu və xidmət müddətində OEM standartlarını üstələyir (Forma-Uyğun-Funksiya Dəyişdirilməsi).

Ölçdüklərimiz (Texniki Çatdırılmalar):

• Ölçü və Həndəsi Toleranslar:Yüksək dəqiqlikli Koordinat Ölçmə Maşınlarından (CMM) və optik 3D skanerlərdən istifadə edərək, biz mikron səviyyəsində dəqiqliyə nail olmaqla, mürəkkəb boşluq strukturlarının tam ölçülü nöqtə-bulud modelləşdirməsini və yenidən qurulmasını və deliklərin quraşdırılması/yerləşdirilməsini həyata keçiririk.
• Səthin mikro-morfologiyası və hamarlığı:Nanometr miqyaslı səth pürüzlülüyünü (Ra) və geniş sahə düzlüyünü qiymətləndirmək üçün ağ işıqlı interferometrlərdən və optik profilometrlərdən istifadə, vafli ilə işləmə və kameranın möhürlənməsi tələblərinə cavab verir.
• Edge Mikro Xüsusiyyətləri:Kaplamanın dırmaşma morfologiyasını optimallaşdırmaq və yüksək temperaturda delaminasiyaya səbəb ola biləcək kəskin künclərdə gərginliyin konsentrasiyasının qarşısını almaq üçün kənar R-radius və pah mikroprofillərinin yüksək böyüdücü xəritələşdirilməsi.
• Qrafit Substrat və Termal Uyğunluq Təhlili:Substrat və CVD örtüyü arasında istilik-stress uyğunluğunu təmin etmək üçün yüksək təmizlikli qrafit substratın sıxlığının, taxıl ölçüsünün və istilik genişlənmə əmsalının (CTE) qiymətləndirilməsi.
• Örtmə Kesiti və İnterfeys Yapışdırma Keyfiyyəti:Mütləq qalınlığı, CVD örtüyünün radial vahidliyini və interfeysə nüfuz dərinliyini ölçmək üçün qeyri-dağıdıcı XRF və metalloqrafik kəsikli SEM analizi.
• Faza strukturu və mikro-kristal təhlili:CVD SiC-nin kub fazasının (β-SiC) təmizliyinin XRD qiymətləndirilməsi; CVD TaC-nin kimyəvi stoxiometriyasının və kristal quruluşunun xüsusiyyətlərinin keyfiyyətcə qiymətləndirilməsi.

Real Case və Müştəri Faydaları (Təcrübə):

12 düymlük yarımkeçirici aşındırma komponenti müştərisi:OEM təchizatı dayandırıldı; yalnız bir işlənmiş hissə var. CMM tərs modelləşdirmə + SEM örtük kəsiyinin təhlili vasitəsilə biz 2 ay ərzində heç bir orijinal çertyojlar olmadan əvəzedici hissənin işlənməsini və alətdə sınaqdan keçirərək 100% quraşdırma uyğunluğuna nail olduq. Nəhayət, komponentlərin satınalma dövrü ilkin 6 aylıq idxal müddətindən 2 aya endirildi, vahid satınalma dəyəri 42% azaldı və bu model 30-dan çox partiya üçün sabit şəkildə təmin edildi.

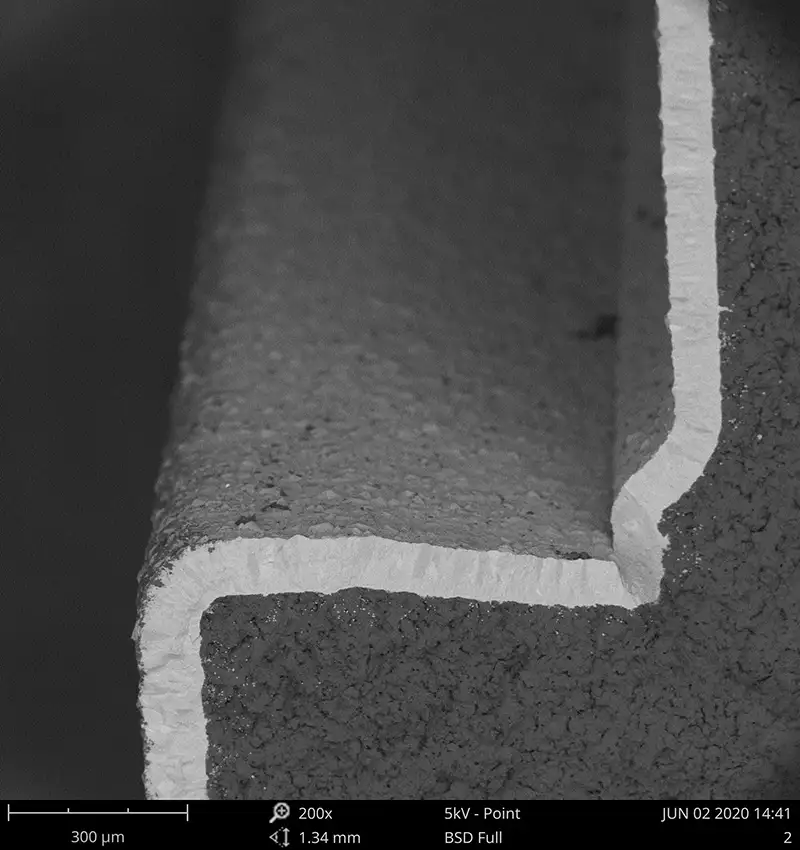

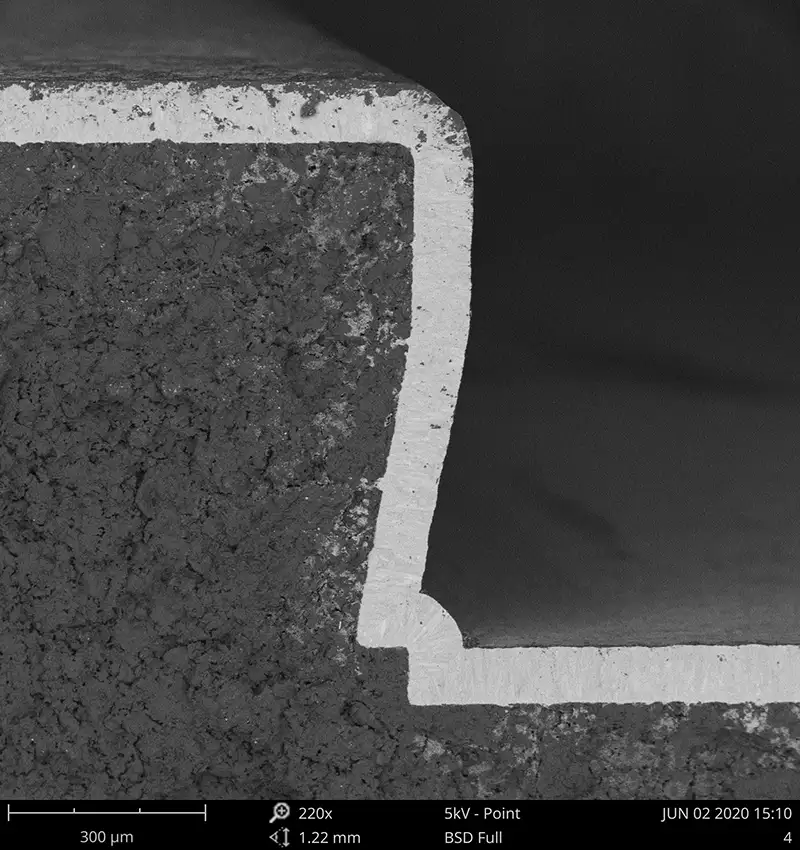

SEM örtüyünün en kəsiyində silikon karbid (SiC) örtüyü
