4 düymdən 8 düymədək: SiC yarımkeçirici artımının onilliyi

2013-cü ildə sənaye silisium karbidinin ümumiyyətlə kommersiyalaşdırıla biləcəyini soruşdu. On il sonra, SiC EV-lərə və bərpa olunan enerjiyə güc verir - və əsl rəqabət materiallara, avadanlıqlara və istehsal məhsuldarlığına keçdi. On il ərzində SiC vafliləri epitaksiya avadanlığı addım-addım irəlilədikcə 4 düymdən 8 düymədək böyüdü. Gofretin özündən başqa, CVD SiC örtükləri, Solid CVD SiC və TaC örtükləri artıq yüksək temperatura, korroziyaya davamlı avadanlığın etibarlı işləməsini təmin edir. VETEK Semiconductor miqyaslı SiC istehsalı üçün hər üç material həllini təmin edir.

SiC-nin Çevrilmə Onilliyi: Laboratoriya materialından Əsas Enerji Yarımkeçiricisinə

SiC 2013-cü ildə perspektivli laboratoriya materialından EV-ləri, enerji elektronikasını və enerji konvertasiyasını dəstəkləyən əsas texnologiyaya keçdi - və sənayenin diqqəti texnologiyanı sübut etməkdən miqyasda istehsalın mənimsənilməsinə keçdi.

Aşağıdakı cədvəl SiC sənayesinin prioritetlərinin son on ildə necə dəyişdiyini ümumiləşdirir.

2013-cü ilə qarşı bu günə: SiC Sənayesinin diqqəti necə dəyişdi

SiC Kommersiyalaşdırılmasının Əsas Problemi: Epitaksiya Texnologiyası

Epitaksiya avadanlığı həmişə SiC-nin kommersiyalaşdırılması üçün texniki darboğaz olub – sənayenin tərəqqisini ilkin 6 düymlük platformalardan tutmuş bugünkü avtomatlaşdırılmış 150mm/200mm sistemlərə qədər epitaksiya reaktorlarının təkamülü vasitəsilə birbaşa izləmək olar.

2013-cü ildə SiC-nin kommersiyalaşdırılması sürətlənirdi və avadanlıq istehsalçıları əsasən 6 düymlük (150 mm) SiC epitaksi qabiliyyəti ilə rəqabət aparırdılar. Semiconductor Today o zaman bir neçə təmsilçi sistem haqqında məlumat verdi:

SiC Epitaksiyası Equipment nümayəndəsi, 2013

Bu ilk sistemlər dörd problemi həll etmək üçün nəzərdə tutulmuşdu: 6 düymlük SiC epitaksiyasına nail olmaq, epitaksial təbəqənin vahidliyini yaxşılaşdırmaq, qüsur sıxlığını azaltmaq və ilkin güc qurğusunun kommersiyalaşdırılması ehtiyaclarını ödəmək.

EV-lərin qəbulu ilə, EV doldurma infrastrukturu, günəş-plus-saxlama sistemləri və sənaye enerji bazarları sürətlə genişləndi, SiC cihazlarına tələbat müvafiq olaraq artdı - və epitaksiya avadanlığı kiçik partiyalı R&D platformalarından geniş miqyaslı istehsal üçün qurulmuş yeni nəsil sistemlərə çevrildi. Bugünkü təmsilçi platformalara aşağıdakılar daxildir:

Nümayəndə SiC Epitaxy Equipment, Bu gün

4-düymdən 8-düym-ə qədər: vafli miqyaslama xərcləri necə azaldır və çıxışı artırır

SiC vafli diametrində hər addım - 4 düymdən 6 düymədək, indi isə 8 düymədək - vafli başına hasilatı artırmaq və istehsal xərclərini azaltmaq üçün mövcuddur və sənaye indi 6 düymdən 8 düymədək keçidin ortasındadır.

2013-cü ildə SiC sənayesi 4 düymlükdən 6 düymlük vaflilərə keçməyə çalışırdı. Cree, Dow Corning, Showa Denko və Norstel daxil olmaqla şirkətlər o zamanlar 6 düymlük SiC substratını və epitaksiya tutumunu genişləndirirdilər. Daha böyük vaflilərə keçmək məqsədi sadə idi: vafli başına hasilatı artırmaq, istehsal maya dəyərini aşağı salmaq və sənaye miqyasında genişlənmə qabiliyyətini artırmaq.

On ildən artıqdır ki, həmin məntiq indi 6 düymdən 8 düyməyə keçidi sürətləndirir. Dünyanın üçüncü ən böyük silikon vafli istehsalçısı olan GlobalWafers, sənaye miqyasında 8 düymlük SiC vafli istehsalının 2025-2026-cı ilə qədər kəskin surətdə sürətlənəcəyini bildirdi - cəmi iki il əvvəl qeyri-real hesab edilən keçid (GlobalWafers, 2023). Onsemi və Resonac eyni şəkildə 8 düymlük SiC substratları və epitaksial vafliləri (Compound Semiconductor News, 2024) uyğunlaşdırmaq və gücləndirmək üçün 2025-i hədəfləyib.

SiC vafliləri böyüdükdə nə dəyişir

Plastinkaların diametri və keyfiyyət tələbləri artdıqca, istehsal prosesində istifadə olunan materiallar və avadanlıq komponentləri də vaflilərin özləri kimi SiC-nin tərəqqisində həlledici oldu.

Gofretdən kənar: Niyə Avadanlıq Komponentləri SiC Çipləri qədər Əhəmiyyətlidir

SiC vafliləri, MOSFET-lər və güc modulları ən çox diqqəti cəlb edir, lakin epitaksiya və kristal artım reaktorlarının içindəki avadanlıq komponentləri eyni dərəcədə ekstremal şəraitlə üzləşirlər – və təkcə ənənəvi qrafit bu günün tələblərinə cavab vermək üçün artıq kifayət deyil.

SiC sənayesinin müzakirələri üç şeyə diqqət yetirir: SiC vafliləri, SiC MOSFETləri və güc modulları. Praktikada onları istehsal etmək üçün istifadə olunan avadanlıq komponentləri eyni dərəcədə vacibdir. Epitaksiya reaktorları, kristal inkişaf sobaları və digər yüksək temperaturlu yarımkeçirici proseslərin içərisində daxili komponentlər aşağıdakılara tab gətirməlidir:

• Ultra yüksək temperaturlu mühitlər

• H₂ və HCl kimi aşındırıcı proses qazları

• Gofretin çirklənməsinin qarşısını almaq üçün ciddi təmizlik tələbləri

Ənənəvi qrafit güclü istilik performansı təklif edir, lakin uzun müddət istifadə edildikdə səth korroziyasına, hissəciklərin yaranmasına və qısaldılmış xidmət müddətinə meyllidir - bunların hamısı vafli məhsuldarlığını və prosesin ardıcıllığını birbaşa təhdid edir. Bu, CVD SiC örtük texnologiyasının getdikcə daha çox bağladığı boşluqdur.

CVD SiC Örtüyü: Etibarlı Yüksək Temperaturlu Avadanlığın Arxasındakı Texnologiya

SiC epitaksiyası və SiC örtüyü müxtəlif məqsədlərə xidmət edən iki fərqli texnologiyadır - epitaksiya yarımkeçirici materialı özü edir, CVD SiC örtüyü isə onu istehsal edən avadanlığı qoruyur.

SiC epitaksisi yarımkeçirici materialın istehsalı üçün istifadə olunur. SiC CVD örtüyü, əksinə, yüksək temperatura və korroziyaya qarşı müqavimətini artırmaq üçün əsasən yarımkeçirici avadanlıqların kritik daxili komponentlərinə tətbiq olunur.

SiC Epitaksiyası vs SiC Coating: İki Fərqli Texnologiya

Qrafit + SiC Kompoziti Necə İşləyir

CVD SiC ilə örtülmüş qrafit komponentləri indi SiC epitaksiya avadanlığında, MOCVD avadanlıqlarında, LED epitaksiya avadanlıqlarında və RTP/RTA istilik müalicəsi avadanlıqlarında geniş istifadə olunur. Yüksək təmizlikli qrafitin üzərinə sıx SiC qatının qoyulması hər iki materialın güclü tərəflərini birləşdirir:

Niyə Graphite + SiC Kompozit kimi işləyir

VETEK Yarımkeçiricinin Təkmil SiC Material Həlləri

Üçüncü nəsil yarımkeçiricilər miqyas almağa davam etdikcə, VETEK Semiconductor SiC istehsal avadanlıqlarının xüsusi istilik və kimyəvi tələbləri üçün hazırlanmış üç tamamlayıcı material həllini - CVD SiC örtüklü qrafit, Bərk CVD SiC və TaC örtüklərini təmin edir.

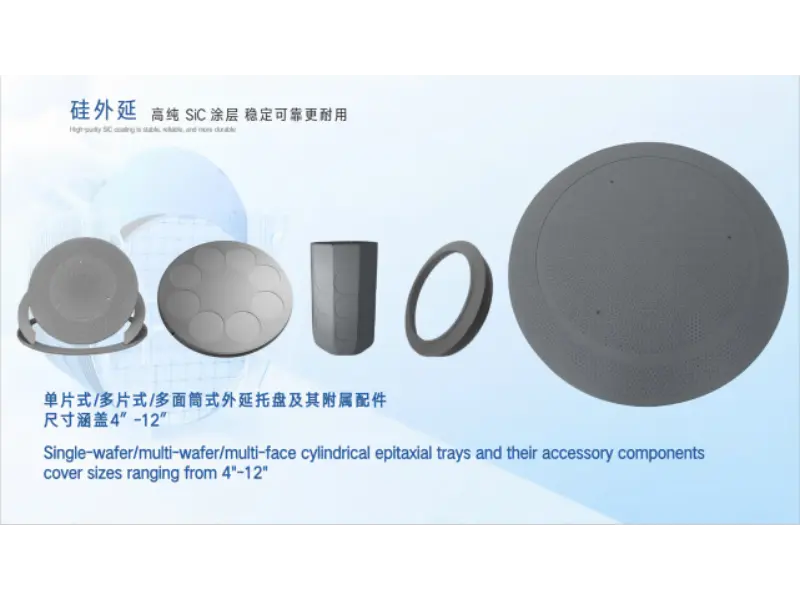

CVD SiC örtüklü qrafit komponentləri

VETEK-in CVD SiC ilə örtülmüş qrafit komponentləri SiC Epitaksiya Qəbuledicilərində, MOCVD Daşıyıcılarında, Gofret Daşıyıcılarında, Yarım Ay Komponentlərində və Yarımkeçirici İstilik Komponentlərində istifadə olunur.

• Yüksək təmizlikli SiC örtüyü

• Əla istilik vahidliyi

• Yüksək temperaturda sabitlik

• Güclü korroziyaya davamlılıq

VETEK CVD SiC epitaksi, MOCVD və yarımkeçirici istilik tətbiqləri üçün SiC örtüklü qrafit komponentləri.

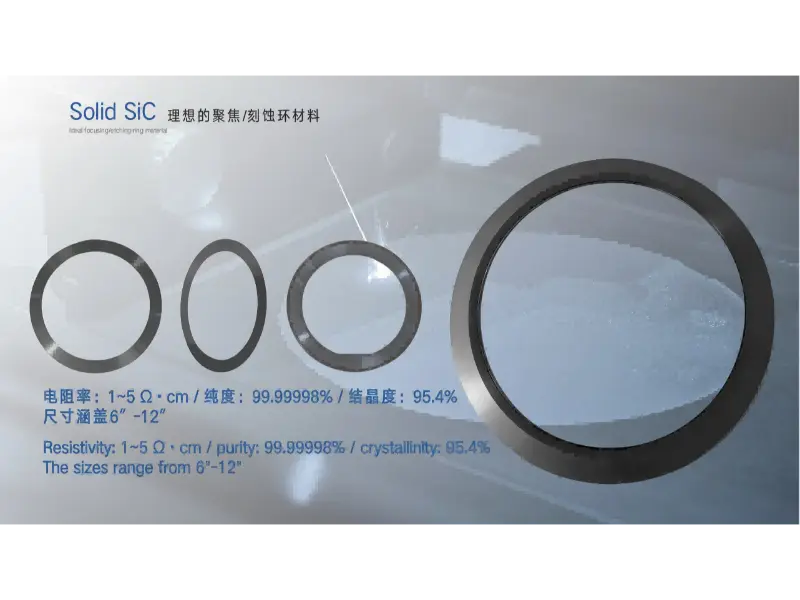

Bərk CVD SiC Komponentləri

Qabaqcıl aşındırma və yüksək temperatur prosesləri üçün Solid CVD SiC daha yüksək dərəcəli material performansı təqdim edir. Tipik tətbiqlərə Fokus Üzükləri, RTP/EPI Komponentləri və Plazma Proses Komponentləri daxildir.

• Sıx, məsaməli olmayan quruluş

• Çox aşağı hissəciklərin yaranması

• Əla plazma müqaviməti

• Uzun xidmət müddəti

Bərk CVD SiC fokus halqaları və plazmaqabaqcıl etch və RTP/EPI proqramları üçün proses komponentləri.

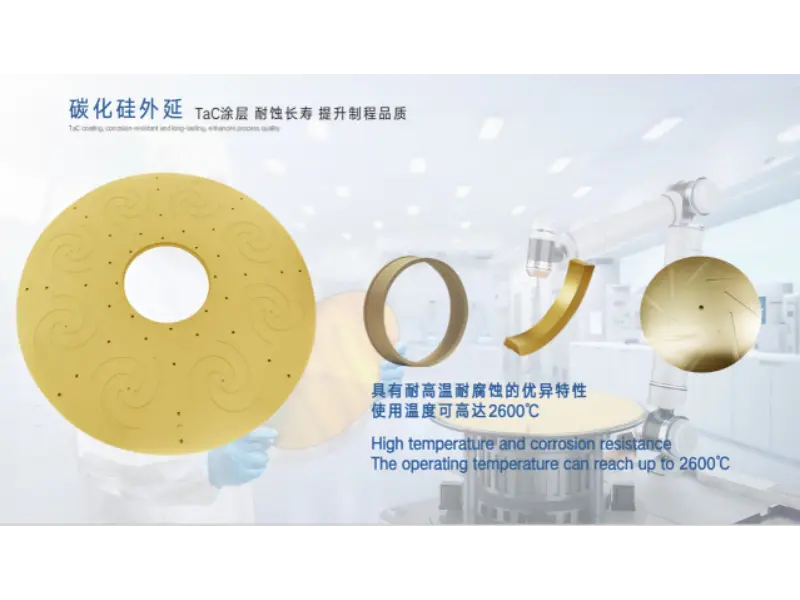

TaC Kaplama Həlləri

SiC kristal böyümə temperaturu artmağa davam etdikcə, tantal karbid (TaC) örtükləri ultra yüksək temperaturlu termal sahələr üçün vacib bir material halına gəldi. TaC daha yüksək temperatur sabitliyi, əla oksidləşmə müqaviməti və əla kimyəvi dayanıqlıq təklif edir - SiC kristal inkişaf avadanlığı, yüksək temperaturlu termal sahə komponentləri və üçüncü nəsil yarımkeçirici istehsal mühitləri üçün uyğundur.

Ultra yüksək temperaturda SiC kristal böyüməsi üçün hazırlanmış TaC ilə örtülmüş isti zona komponentləri.

Birlikdə, bu üç məhsul xətti SiC istehsal zəncirində tapılan fərqli istilik və kimyəvi tələblərə cavab verir:

VETEK-in Üç SiC Material Həlləri Bir Baxışda

Tez-tez verilən suallar

1. SiC epitaksisi ilə SiC örtüyü arasındakı fərq nədir?

SiC epitaksisi yarımkeçirici vaflilər və cihazlar hazırlamaq üçün kristal silisium karbid təbəqəsini böyüdür. SiC örtüyü (CVD SiC) avadanlıq komponentlərini istilik və korroziyadan qorumaq üçün qrafit və ya digər substratların üzərinə nazik, sıx SiC təbəqəsi qoyur. Eyni istehsal zəncirində müxtəlif məqsədlərə xidmət edirlər.

2. Nə üçün qrafit tək başına istifadə edilmək əvəzinə SiC ilə örtülür?

Çılpaq qrafit əla istilik keçiriciliyinə və sabitliyə malikdir, lakin zamanla H₂ və HCl kimi yüksək temperaturlara və qazlara məruz qaldıqda korroziyaya məruz qalır və hissəciklər yaradır. Sıx bir CVD SiC örtüyü qrafitin istilik performansını qoruyarkən sərtlik, kimyəvi müqavimət və yüksək temperaturda sabitlik əlavə edir.

3. Solid CVD SiC nə üçün istifadə olunur?

Bərk CVD SiC fokus halqaları, RTP/EPI komponentləri və plazma prosesi hissələri də daxil olmaqla qabaqcıl aşındırma və yüksək temperatur proseslərində istifadə edilən tam sıx, məsaməli olmayan silisium karbid materialdır - son dərəcə aşağı hissəciklərin yaranması və uzun xidmət müddəti tələb edən tətbiqlər.

4. SiC kristallarının böyüməsi nə üçün TaC örtüklərinə ehtiyac duyur?

SiC kristallarının böyüməsi prosesləri daha yüksək temperaturlara doğru itələdikcə, isti zona komponentləri oksidləşməyə müqavimət göstərən və həddindən artıq istilik altında kimyəvi cəhətdən sabit qalan materiallara ehtiyac duyur. TaC örtükləri tək qrafitdən daha yüksək temperatur sabitliyi təklif edir, bu da onları SiC kristal inkişaf sobaları və yüksək temperaturlu termal sahə komponentləri üçün yaxşı uyğunlaşdırır.

5. Niyə sənaye 6 düymlükdən 8 düymlük SiC vaflilərə keçir?

Daha böyük vaflilər hər çip üçün istehsal maya dəyərini aşağı salan və miqyaslılığı yaxşılaşdıran plastilin sayını artırır. Gofret istehsalçıları və çip istehsalçıları indi EV-lərdən, bərpa olunan enerjidən və sənaye elektrik elektronikasından artan tələbatı ödəmək üçün 8 düymlük SiC substratları və epitaksial vafliləri uyğunlaşdırırlar.

Xülasə: SiC İstehsalatı Proses Qabiliyyəti Müsabiqəsi Erasına daxil oldu

SiC sənayesinin müəyyənedici sualı dəyişdi - materialın kommersiyalaşdırıla biləcəyindən, nə qədər səmərəli, təmiz və ardıcıl olaraq miqyasda istehsal oluna biləcəyinə qədər.

2013-cü ildə sənayenin əsas sualı SiC-nin ümumiyyətlə kommersiyalaşdırıla biləcəyi ilə bağlı idi. Bu gün, on ildən çox vaxt keçdikdən sonra, bu sual yarandı: SiC məhsulları daha yüksək səmərəlilik, daha az qüsur və daha çox sabitliklə necə istehsal edilə bilər?

SiC sənayesi genişlənməyə davam etdikcə daha böyük vafli diametrlər, təkmilləşdirilmiş epitaksiya texnologiyası və optimallaşdırılmış istehsal avadanlıqları sənayenin inkişafının əsas istiqamətləri olaraq qalır. Eyni zamanda, yüksək təmizlikli CVD SiC örtükləri, Solid CVD SiC və TaC materialları yarımkeçiricilərin istehsalının sabitliyini təmin etmək üçün əsas texnologiyalara çevrilir.

VETEK Semiconductor, SiC epitaksisi, kristal böyüməsi və yüksək temperaturlu yarımkeçirici istehsalı üçün etibarlı material həlləri təmin edərək, yarımkeçirici sənayenin növbəti nəslini dəstəkləyərək qabaqcıl yarımkeçirici materiallara diqqətini davam etdirir.

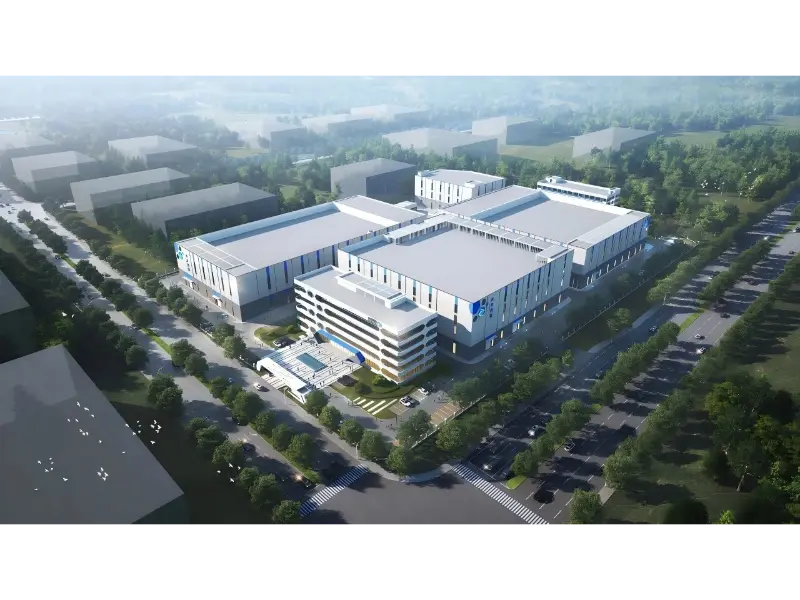

VETEK Semiconductor haqqında

VETEK Yarımkeçirici SiC epitaksi, MOCVD, kristal böyüməsi və yüksək temperaturlu yarımkeçirici avadanlıq üçün CVD SiC örtüklü qrafit, Bərk CVD SiC və TaC örtük komponentlərini layihələndirir və istehsal edir. Bu məqalə VETEK-in material mühəndisliyi komandası tərəfindən, Semiconductor Today-dən sənaye hesabatlarına və cari SiC vafli bazarının təhlilinə əsaslanaraq hazırlanmışdır və VETEK-in SiC istehsal xətlərinə komponentlərin çatdırılması üzrə birbaşa təcrübəsini əks etdirir.

İstinad edilən mənbələr: Semiconductor Today (2013 sənaye xüsusiyyəti); GlobalWafers ictimai bəyanatları (2023); Compound Semiconductor News (2024); Patsnap Eureka SiC vafli qiymət təhlili (2025). VETEK məhsulları üçün rəqəmlər və avadanlıqların spesifikasiyası daxili məhsul sənədlərinə əsaslanır.
