MOCVD SiC ilə örtülmüş qrafit tutucunun krekinq analizi və termal gərginliyin optimallaşdırılması nümunəsi

Şəkil 1,2: MOCVD-nin radial qırıq morfologiyasıCVD SiC ilə örtülmüş Qrafit SusseptorMərkəzi Step Thru-Hole-dan qaynaqlanır

I. Xülasə və Əsas Nəticələr

Əsas Nəticə:Epitaksial vafli tutucuların (vafli daşıyıcıların) dizaynı və keyfiyyəti onların xidmət müddətini bilavasitə müəyyən edir, epitaksiya istehsalı xərclərinin bölüşdürülməsinə və avadanlıqların dayanma müddətinə dərindən təsir göstərir. Qəbulediciləri seçərkən, epitaksial vafli istehsalçıları faktiki proses tələblərinə uyğunlaşan, dəyişdirmə tezliyini minimuma endirən və xidmət müddətini uzatan yüksək keyfiyyətli dizaynlara üstünlük verirlər və bununla da istehsal xərclərinin əhəmiyyətli dərəcədə azaldılmasına və epitaksial məhsulun keyfiyyətinin davamlı yaxşılaşmasına nail olurlar.

Vetek (www.veteksemicon.com) mərkəzi pillədə gərginlik tamponlama zonasını yenidən dizayn etməklə və uyğunlaşdırılmış İstilik Genişlənmə Əmsalına (CTE) malik qrafit substrat materiallarını seçməklə MOCVD vafli daşıyıcılarında mərkəzi pilləli deşikdən yaranan radial krekinq problemini tamamilə həll etdi.

Xarici 3-cü nəsil yarımkeçirici epitaksial çip istehsalçısı böyük ölçülü Kimyəvi Buxar Çöküntüsünün dərhal çatlaması və zədələnməsi səbəbindən ciddi istehsal darboğazları ilə üzləşdi.Silikon Karbid (CVD SiC) ilə örtülmüş qrafit həssaslarıyüksək temperaturda MOCVD epitaksial böyüməsi zamanı. Texniki komandamız əsas səbəbləri müəyyən etdi: mərkəzi pillədə ciddi gərginlik konsentrasiyası və qrafit substratın istilik genişlənməsinin uyğunsuzluğu. Struktur marjanın yenidən konfiqurasiyası (gərginlik bufer zonalarının genişləndirilməsi, üzən pilləli yerləşdirmənin təkmilləşdirilməsi) və optimal qrafit materialı seçimi vasitəsilə biz müştəri üçün çatlama təhlükələrini uğurla aradan qaldırdıq.

Əsas Performans və Metrik Təkmilləşdirmələr:

· Suseptorun çatlama dərəcəsi: >15%-dən 0%-ə qədər azaldılıb

· Orta Dövrün Xidmət Ömrü: 300%+ artıb

· Avadanlıqların planlaşdırılmamış dayanma müddəti: 95% azalıb

II. Müştəri Məlumatı və Ənənəvi Ağrı Nöqtələri

1. Müştəri Məlumatı

Müştəri yüksək güclü və RF cihazı epitaksial vaflilərin kütləvi istehsalına yönəlmiş çoxsaylı böyük ölçülü, yüksək temperaturlu MOCVD/MBE istehsal xətlərini idarə edən aparıcı avtomobil dərəcəli mürəkkəb yarımkeçirici çip istehsalçısıdır. Reaksiya kamerasının işləmə temperaturları il boyu 1000°C-1400°C-ə çatır, yüksək tezlikli induksiya isitmə və şiddətli sürətli isitmə/soyutma istilik dövrlərindən keçir. Epitaksial vafliləri birbaşa tutan əsas komponent kimi, böyük ölçülüCVD SiC ilə örtülmüş qrafit reseptorlarıyüksək temperaturlu, yüksək gərginlikli mühitlərdə həddindən artıq struktur sabitliyini və istilik vahidliyini saxlamalıdır.

2. Ənənəvi yanaşmalar və ətraflı tarixi ağrı nöqtələri

Ənənəvi həssas dizaynlardan istifadə edərkən, epitaksial istehsalçılar uzun müddətdir ciddi iqtisadi və tutumlu ağrı nöqtələrindən əziyyət çəkirdilər:

· Tez-tez dəyişdirmə və son dərəcə qısa ömür:Ənənəvi dizaynlar həddindən artıq yüksək temperaturda termal genişlənmə fərqlərini hesablaya bilmədi. Suseptorlar bir neçə onlarla dövrə ərzində çatladı, bəziləri quraşdırıldıqdan dərhal sonra uğursuz oldu (krekinq dərəcəsi >15%).

· Bahalı dayanma vaxtı və təmizlik xərcləri:Kameranın içərisində bir sensor çatladıqdan və ya parçalandıqdan sonra, epitaksial vaflilərin bütün partiyası ciddi hissəciklərin çirklənməsi ilə müşayiət olundu. Hər insident üçün kameranın 12-24 saat soyudulması, sökülməsi, təmizlənməsi, yenidən evakuasiyası və təzyiq/temperatur testi tələb olunur. Planlaşdırılmamış fasilələr və istehlak materiallarından birbaşa itkilər hər hadisə üçün on minlərlə ABŞ dollarına çatdı.

· Yüksək tək vafli istehsal dəyəri:Yüksək dəyərli istehlak materialları olaraq, tez-tez dəyişdirmə vafli üçün həddən artıq həssaslıq xərclərinin ayrılmasına səbəb oldu. Eyni zamanda, dayanma müddəti istehsal xəttində Ümumi Avadanlıq Effektivliyini (OEE) azaldıb, sabit qaimə xərcləri əhəmiyyətli dərəcədə artırır.

III. Texniki Problemlər və Uğursuzluq Mexanizminin Təhlili

Fiziki uğursuzluq morfologiyası:Sınıq analizi göstərir ki, çatlaqların başlanğıcı dəqiq olaraq mərkəzi çuxurun daxili pilləsində baş verir və həssas orqanın hər iki tərəfində radial olaraq xaricə doğru uzanır.

Kök Səbəbin Araşdırılması (Stress Mexanizmi):

· Materialın İstilik Genişlənməsi Uyğunsuzluğu:Yüksək temperaturlu iş şəraitində (1000°C və yuxarı) qrafit substrat və SiC qoruyucu örtüyü arasında əhəmiyyətli istilik genişlənmə əmsalı (CTE) uyğunsuzluğu mövcuddur. Çünki qrafitin istilik genişlənmə əmsalı ondan daha yüksəkdirSiC örtüyü, qrafit substrat səthi SiC təbəqəsi ilə müqayisədə qızdırma zamanı daha böyük istilik genişlənməsi deformasiyasına məruz qalır. Bu, qrafit substratın gövdəsinin çatlamasına və sıradan çıxmasına səbəb olan əhəmiyyətli dərəcədə interfasial termal stress yaradır.

· Stressin aradan qaldırılması sahəsində struktur qüsuru:Orijinal dizaynda klassik mexaniki gərginliyin konsentrasiyası nöqtəsini meydana gətirən mərkəzi pillədə zəruri keçid bufer zonası yox idi. Genişlənmə gərginliyi qrafit substratın dartılma gücü həddini keçdikdən sonra kəskin addım küncündə mikro çatlar dərhal başladı və kənara doğru cırıldı.

IV. Həll yolları: Problemi necə həll etdik

Mərkəzi addım krekinqini həll etmək üçün Vetek Ar-Ge və Mühəndislik Qrupu yüksək temperaturda Termal Genişlənmə Əmsalına (CTE) əsaslanan hərtərəfli texniki aydınlaşdırma planını tərtib etmişdir. optimallaşdırma:

V. Nəticələr və Kəmiyyətləndirilə bilən Faydalar

Yenidən işlənmiş sensorlar müştərinin istehsal xəttində ciddi istilik dövriyyəsi və həcm xəttinin yoxlanılmasından keçərək əla performans təkmilləşdirmələrinə nail oldular:

· Termal Stress Çatlağının Tam Aradan qaldırılması:Optimallaşdırılmış sensorlar 500-dən çox termal dövr üçün fasiləsiz işləyir, krekinq və zədələnmə dərəcəsini birbaşa >15%-dən 0%-ə qədər azaldır.

· İşdən çıxma vaxtı itkilərinin kütləvi azalması:Daşıyıcının qırılması nəticəsində yaranan planlaşdırılmamış fasilələr 95% azalaraq, ümumi OEE xəttini kəskin şəkildə artırdı.

· Çoxaldılmış xidmət müddəti və dəyərin azaldılması:Həssaslayıcıların orta xidmət müddəti 300%+ artdı, nəticədə epitaksial vafli üçün ayrılmış həssaslıq dəyəri əhəmiyyətli dərəcədə azaldı.

VI. Vetek İstehsalat və Keyfiyyətə Nəzarət Zəmanəti

· Yüksək təmizlikdə xammal seçimi:Premium yüksək sıxlıqlı izostatik qrafit substratı (7N təmizlik, kül tərkibi <5 ppm) CVD SiC örtüyü ilə qüsursuz CTE uyğunluğunu təmin etmək üçün seçilmişdir.

· Dəqiq emal:5 oxlu CNC dəqiq kəsmə (toleranslar ±0,005 mm daxilində saxlanılır) istifadə olunur, mərkəzi addım kimi kritik xüsusiyyətlərdə dəqiq gərginlik aradan qaldırma bufer zonaları yaradır.

· CVD SiC Depoziti:Yüksək temperaturlu CVD prosesləri yüksək istilik vahidliyi və korroziyadan qorunma təmin edən sıx 80-100 μm β-SiC təbəqəsi qoyur.

· 100% CMM Tam Təftiş:Yüksək dəqiqlikli Koordinat Ölçmə Maşınları (CMM) cib massivlərini, mərkəzi addım ölçülərini və ümumi planarlığı avtomatik skan edir və ölçür.

· Təmiz otaqda Qablaşdırma və Çatdırılma:100-cü sinif təmiz otaqlarda təmizlənmiş və vakuumlu azot qablaşdırmasında ikiqat qablaşdırılmış, xüsusi EVA zərbəyə davamlı qutularla çatdırılmışdır.

Şəkil 3: Vetek Yarımkeçirici Qabaqcıl Dəqiq Emal, Təmiz Otaq və Keyfiyyətə Nəzarət Obyektləri

VII. Tez-tez verilən suallar (FAQ)

1-ci sual: Bunun əsas səbəbi nədirMOCVD SiC ilə örtülmüş qrafit həbmərkəzi pillədən başlayan çatlar?

Cavab: Əsas səbəb mərkəzi pillədə gərginliyi aradan qaldıran bufer zonasının olmamasıdır ki, bu da istilik gərginliyinin paylanması üçün strukturun yenidən dizayn edilməsini tələb edir.

2-ci sual: Təkcə CVD SiC örtüyü mərkəzi addımda çatlamanın qarşısını ala bilərmi?

A: Xeyr. SiC örtükləri ilk növbədə korroziyaya davamlılıq, çirklənmənin qarşısını alır və istilik keçiriciliyini təmin edir. Struktur dizayn qüsurlu olarsa, örtük özü substratdan daxili sıxılma və gərginliklərə davam edə bilməz. Yalnız "rasional dizayn edilmiş stres tamponlama strukturu + yüksək keyfiyyətli CVD SiC örtüyünün" birləşməsi krekinq problemlərini hərtərəfli həll edə bilər.

VIII. Xülasə və Fəaliyyət Zəngi (CTA)

Epitaksial gofret qoruyucuları köməkçi istehlak materialları olsa da, onların struktur dizaynı və istehsal keyfiyyəti fab istehsalının səmərəliliyinə və ümumi xərclərə əsas təsir göstərir. Ənənəvi dizaynlar tez-tez materialın CTE uyğunluğu və gərginlik konsentrasiyasının relyef zonalarını nəzərdən qaçırır, bu da tez-tez qəbuledicilərin sıradan çıxmasına, bahalı dayanma müddətinə və vafli qırıntı risklərinə səbəb olur.

Vetek-in struktur optimallaşdırılması və zərif istilik gərginliyi mühəndisliyi vasitəsilə biz müştəriyə nəinki tamamilə aradan qaldırmağa kömək etdik.qrafit qəbuledicisikrekinq (krekinq dərəcələrinin 0%-ə endirilməsi), həm də daşıyıcının xidmət müddətini 300%-dən çox uzadıb. Bu təkmilləşdirmə dəyişdirmə tezliyini əhəmiyyətli dərəcədə azaldıb, hər bir vafli istehlak materialının bölüşdürülməsi xərclərini azaldıb və vafli epitaksial artımının keyfiyyətinə, sabitliyinə və davamlılığına zəmanət verib, əhəmiyyətli iqtisadi və tutum dəyərini təmin edib.

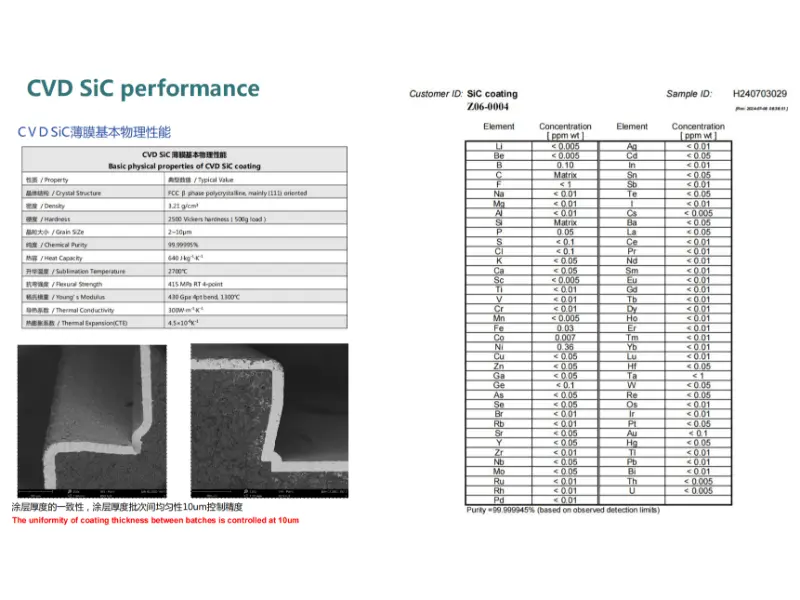

Şəkil 4: Əsas Fiziki Xüsusiyyətlər, SEM qalınlığının vahidliyi və CVD SiC örtüyünün ultra yüksək təmizlik təhlili

Xüsusi Termal Stress Optimizasiyası Həlləri üçün Bizimlə əlaqə saxlayın

MOCVD/MBE reaksiya kamerası qrafit daşıyıcılarınız da yüksək temperaturda termal gərginlik krekinqi, SiC örtüyünün soyulması və ya qısa xidmət müddətində problemlərlə üzləşirmi?

Vetek (www.veteksemicon.com) yarımkeçirici CVD SiC örtüyü və yüksək təmizlikli qrafitin dəqiq emalında 10 ildən çox təcrübə gətirir.

Pulsuz termal stresə dözümlülüyün qiymətləndirilməsi və sınaq sınaq xidməti almaq üçün ölçülü çertyojlarınızı və ya uğursuz nümunə fotoşəkillərinizi təqdim edin!
