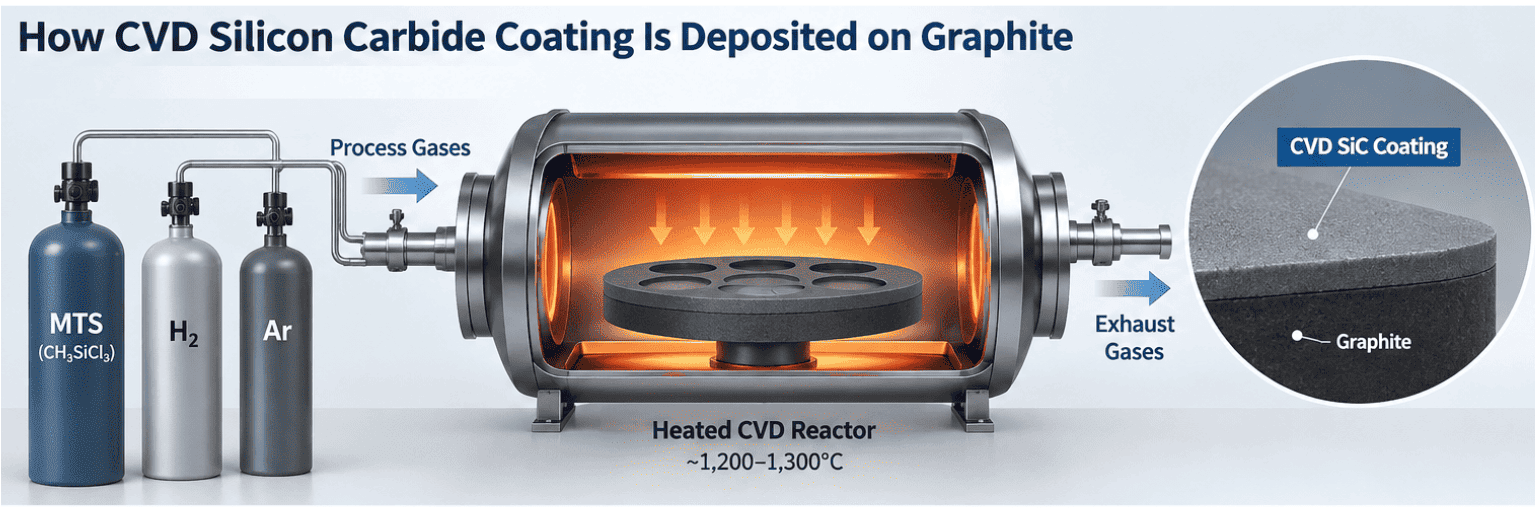

CVD Silikon Karbid Kaplaması Qrafit üzərində necə yerləşdirilir?

A CVD silisium karbid (SiC) örtüyüKimyəvi buxar çökmə reaktorunun daxilində qızdırılan qrafit komponentinin idarə olunan prekursor qazlarına məruz qalması ilə əmələ gəlir. Reaktiv növlər qrafit səthinə çatır, burada SiC nüvələşir və sıx polikristal təbəqəyə çevrilir. Yarımkeçirici qəbuledicilər və vafli daşıyıcılar üçün uğurlu çökmə qrafitin saflığından, səth hazırlığından, temperaturdan, təzyiqdən, qaz kimyasından, kütlə ötürülməsindən, həndəsədən və istilik-genişlənmə uyğunluğundan asılıdır.

Məqsəd sadəcə qrafiti “örtmək” deyil, idarə olunan qalınlıq, pürüzlülük, stexiometriya və interfeys bütövlüyü ilə yüksək təmizlikli proses səthi yaratmaqdır.

1. Qrafit Substratdan CVD-yə Hazır Səthə qədər

Proses substratın seçilməsi, emal və təmizlənməsi ilə başlayır.Yüksək təmizlikli izostatik qrafittez-tez istifadə olunur, çünki o, emal qabiliyyətini, istilik sabitliyini və nisbətən vahid mikro quruluşu birləşdirir.

Əsas substrat amillərinə təmizlik, sıxlıq, məsaməlilik, taxıl quruluşu və istilik genişlənmə əmsalı (CTE) daxildir. Qəbuledicilər və vafli daşıyıcılar üçün emal dəqiqliyi eyni dərəcədə vacibdir, çünki cib dərinliyi, düzlük, kənar həndəsə və divar qalınlığı qaz axınına və son istilik davranışına təsir göstərə bilər.

Sadələşdirilmiş ardıcıllıq belədir:

Qrafit seçimi → Dəqiq emal → Təmizləmə → Səthin hazırlanması → CVD çöküntüsü → Təftiş

Çöküntüdən əvvəl səth təmiz və nüvələşmə üçün uyğun olmalıdır. Çirklənmə, boş hissəciklər və ya yerli səth zədələnməsi erkən SiC artımını poza bilər və sonra zəif bölgələrə, pin dəliklərinə və ya qeyri-bərabər sahələrə çevrilə bilər. Buna görə də, substratın hazırlanması və örtüyün çökdürülməsi bir inteqrasiya olunmuş proses kimi qəbul edilməlidir.

2. CVD Reaktorunda SiC necə əmələ gəlir

Geniş öyrənilmiş marşrut istifadə edirmetiltriklorosilan (MTS, CH3SiCl3)qaz sistemində hidrogen və tez-tez arqon olan bir mənbəli silikon və karbon prekursoru kimi. Yüksək temperaturda MTS qaz-faza və səth reaksiyaları vasitəsilə parçalanır. Reaktiv növlər sərhəd təbəqəsi vasitəsilə daşınır, isti qrafit səthində adsorbsiya olunur, reaksiyaya girir və uçucu əlavə məhsullar çıxarılarkən bərk SiC əmələ gətirir.

Depozit ardıcıllığı aşağıdakı kimi sadələşdirilə bilər:

Prekursorların Çatdırılması → Qaz Nəqliyyatı → Sərhəd Qatının Diffuziyası → Səthi Adsorbsiya → Nüvələşmə → Taxıl artımı

Qrafit üzərində kommersiya CVD SiC çökdürülməsi adətən yuxarıda təxminən həyata keçirilir1200°C; SGL Carbon tipik bir sıra hesabat verir1200–1300°Conun prosesi üçün.

2026Elmi HesabatlarMTS-H2 sistemindən istifadə edərək araşdırma1100–1350°Cvə yaxın bir keçid müəyyən etdi1,180°Cdaha güclü səth reaksiyasına nəzarət və nəqliyyat və diffuziyanın getdikcə daha vacib olduğu rejim arasında.

Aşağı temperaturda səth reaksiyasının kinetikası çökməni məhdudlaşdıra bilər. Temperatur yüksəldikcə prekursorun parçalanması sürətlənir. Səth reaksiyaları kifayət qədər sürətli olduqda, reaktiv növlərin qaz sərhəd təbəqəsi vasitəsilə daşınması daha vacib olur.

Mürəkkəb susseptorlar üçün örtük vahidliyi buna görə də amaye-dinamika problemi.

3. Böyüməyə, qalınlığa və vahidliyə nə nəzarət edir?

CVD SiC keyfiyyəti bir “ən yaxşı” temperaturla deyil, bir neçə əlaqəli dəyişənlərlə müəyyən edilir.

Temperatur morfologiyaya güclü təsir göstərir. 2026-cı ildəki araşdırmada çökmə yaxındır1200°Csınaqdan keçirilmiş şəraitdə sıx, yaxşı müəyyən edilmiş β-SiC taxılları istehsal etdi, həddindən artıq temperatur isə daha qaba strukturları təşviq etdi.

Qazın tərkibi də eyni dərəcədə vacibdir. MTS-H2 sistemində hidrogen-MTS nisbəti karbon və silikon tərkibli reaksiya yollarını dəyişir. Sözügedən tədqiqat anında stokiometrik Si/C-yə yaxın əldə etdiH2/MTS molar nisbəti təxminən 10onun şərtləri ilə; buna universal sənaye resepti deyil, tədqiqat nümunəsi kimi baxmaq lazımdır.

Təzyiq və qaz sürəti reaktiv növlərin mürəkkəb xüsusiyyətlərə necə çatmasına təsir göstərir. Kəskin künclər, dərin ciblər, yivlər və qorunan səthlər müxtəlif yerli sərhəd-lay şəraitini inkişaf etdirə bilər, buna görə də düz kupondakı örtük uniforması çoxcibli susseptorda qeyri-bərabər ola bilər.

Bu səbəbdənCFD və reaktor axınının optimallaşdırılmasımürəkkəb yarımkeçirici hissələr üçün faydalıdır.

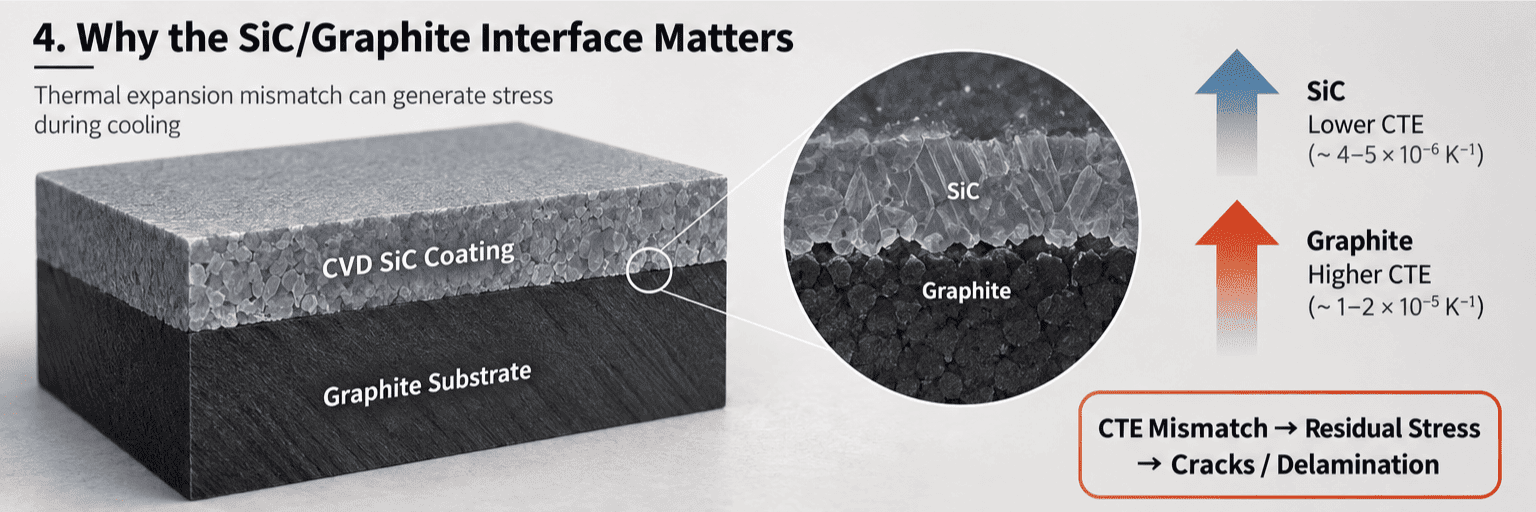

4. Niyə SiC/Qrafit İnterfeysi Vacibdir?

SiC/qrafit interfeysi örtük ömrünün əsas determinantıdır.

SiC yüksək temperaturda yığılır və komponent daha sonra epitaksiya və ya MOCVD zamanı təkrar isitmə və soyutma ilə qarşılaşır. Qrafit və SiC eyni şəkildə genişlənmədiyi üçün soyutma və velosiped sürmə zamanı termal gərginlik yaranır.

Sadələşdirilmiş uğursuzluq yolu:

CTE Uyğunsuzluğu + Qalıq Stress → Microcrack → Delaminasiya → Hissəciklər / Açıq Qrafit

Yaxşı örtük dizaynı buna görə də uyğun istilik-genişləmə davranışı, idarə olunan səth vəziyyəti və həddindən artıq gərginliyin qarşısını alan çökmə prosesi ilə qrafit dərəcəsi tələb edir.

2026Seramika BeynəlxalqQrafit üzərində CVD SiC-ni araşdıran tədqiqat da göstərdi ki, çökmə temperaturu örtünün mikrostrukturuna və fazalararası yapışmaya təsir göstərir.

Qalınlıq da önəmlidir. Daha qalın təbəqə qoruyucu maneəni artıra bilər, lakin o, həm də komponent ölçülərini dəyişdirə və yığılmış stressi artıra bilər. Yarımkeçirici hissələr üçün örtüyün qalınlığı həndəsə, düzlük, səth bitməsi və gözlənilən istilik dövrləri ilə birlikdə nəzərə alınmalıdır.

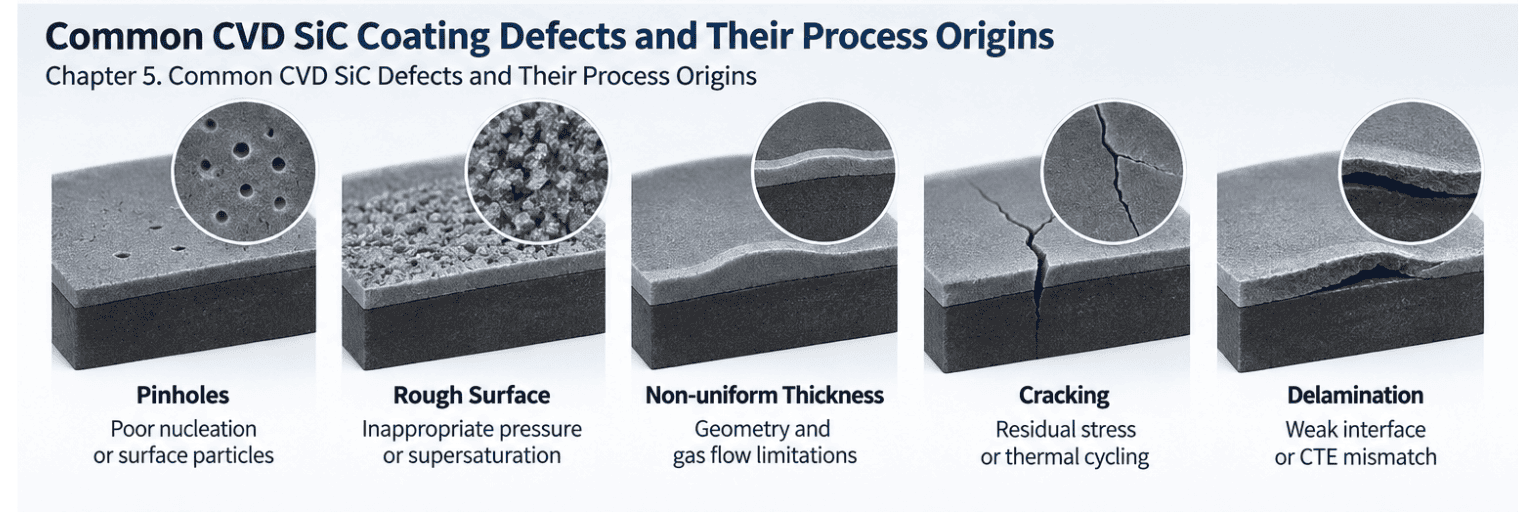

5. Ümumi CVD SiC Qüsurları və Onların Prosesin Mənşəyi

Örtük qüsurları, görünən simptomu onun böyümə mexanizmi ilə əlaqələndirməklə ən yaxşı şəkildə başa düşülür.

Pilləkənlər, künclər, kor sahələr və vafli ciblər qaz axınına mane ola bilər. Reaktiv növlər qorunan bölgəyə çatmadan tükənərsə, yerli çöküntü dərəcəsi aşağı düşə bilər. Əksinə, yerli yüksək supersaturasiya kobud və ya qüsurlara meylli böyüməni təşviq edə bilər.

Məqsəd ən yüksək depozit dərəcəsi deyil. Yarımkeçirici örtük arasında balans tələb olunursıxlıq, təmizlik, stexiometriya, səthi pürüzlülük, qalınlığın vahidliyi və interfeys bütövlüyü.

Bu, çox cibli MOCVD daşıyıcıları və eyni komponentdə müxtəlif yerli axın şəraitinin mövcud ola biləcəyi epitaksiya həssasları üçün xüsusilə vacibdir.

6. CVD örtükdən yarımkeçirici dərəcəli komponentə qədər

Çöküntüdən sonra örtük izolyasiya edilmiş material kimi deyil, bitmiş komponentin bir hissəsi kimi qiymətləndirilməlidir.

Tətbiqdən asılı olaraq, ixtisas aşağıdakıları əhatə edə bilər:

l Dölçülü yoxlama və düzlük;

l Cyulaf qalınlığı və qalınlığının vahidliyi;

l Süz pürüzlülüyü;

l Mçatlar, pinholes və ya anormal taxıllar üçün ikroskopiya;

l Phase və ya mikrostruktur təhlili;

l Pidrarın yoxlanılması;

l Tyarışma qabiliyyəti və yoxlama sənədləri.

Epitaksiya və MOCVD üçün örtük real proses mühitindən də sağ qalmalıdır. Çöküntüdən dərhal sonra məqbul görünən örtük təkrarlanan istilik dövrləri, aqressiv təmizləmə kimyası və ya lokallaşdırılmış reaktor şəraitində hələ də pisləşə bilər.

Beləliklə, mühəndislik zənciri aşağıdakı kimi ümumiləşdirilə bilər:

CVD Resepti → Kaplama Strukturu → İnterfeys Keyfiyyəti → Komponent Həndəsə → Termal / Kimyəvi Sabitlik → Vafli Proses Performansı

Bu əlaqə CVD SiC örtüyünün nə üçün istifadə edilərək təyin edilməli olduğunu izah ediryalnız nominal örtük qalınlığından daha çox performansa uyğun parametrlər.

Qəbuledici və ya vafli daşıyıcı üçün örtük keyfiyyəti nəticədə sabit istilik davranışını, aşağı çirklənməni və təkrarlanan yarımkeçirici emalını dəstəkləmək üçün qrafit keyfiyyəti, dəqiq emal və komponent həndəsəsi ilə birlikdə işləməlidir.

Tez-tez verilən suallar / RFQ

1. Qrafit üzərində CVD SiC örtüyü üçün hansı prekursordan istifadə olunur?
Metiltriklorosilan (MTS) həm silikon, həm də karbon ehtiva etdiyi üçün geniş şəkildə öyrənilir. Faktiki istehsal kimyası və çökmə reseptləri istehsalçıya, reaktora və tətbiqə görə dəyişir.

2. CVD SiC-ni qrafit üzərində çökdürmək üçün hansı temperaturdan istifadə olunur?
Kommersiya və tədqiqat prosesləri adətən 1200°C-dən yuxarı işləyir, lakin optimal temperatur reaktorun dizaynından, təzyiqindən, prekursor kimyasından, qrafit dərəcəsindən və tələb olunan örtük strukturundan asılıdır.

3. SiC örtüyünün qalınlığının vahidliyinə nə nəzarət edir?
Qaz axını, təzyiq, komponent həndəsəsi, çökmə vaxtı, temperaturun paylanması və prekursorun daşınması bütün maddələr. Dərin ciblər, künclər və qorunan səthlər yerli kütləvi köçürmə şəraitinə xüsusilə həssasdır.

4. Niyə CVD SiC örtüyü çatlaya və ya təbəqələşə bilər?
Tipik töhfə verənlərə qalıq stress, qrafit/SiC CTE uyğunsuzluğu, qeyri-adekvat interfeys hazırlığı, örtük mikrostruktur qüsurları və təkrar istilik dövriyyəsi daxildir.

5. CVD SiC örtüyü RFQ üçün hansı məlumat verilməlidir?
2D rəsm və ya 3D modeli, komponent funksiyası, reaktor modeli, proses şərtləri, qrafit tələbi, örtük qalınlığı, səth pürüzlülüyü, ölçülü toleranslar, yoxlama tələbləri və tələb olunan miqdarı təmin edin.

İstinadlar

1. SGL Karbon.SIGRAFINE® SiC örtük — İzostatik qrafitdə CVD SiC çökməsi, örtük temperaturu və istilik-genişləmə uyğunluğu.

2. Huo, Y. et al.Qrafit substratlarda CVD-SiC örtüklərində proses-struktur-xassəli əlaqənin öyrənilməsi. Elmi Hesabatlar, Cild. 16, maddə 4150, 2026-cı il.

3. Ma, Q. və b.Qrafit substratlarda CVD-SiC örtüklərinin interfatik yapışması: Mikrostrukturda və mexaniki xassələrdə temperaturun rolu. Seramika Beynəlxalq, Cild. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Kimyəvi buxar çöküntüsü ilə qrafit üzərində yetişdirilən silisium karbid örtüklərinin xarakteristikası. Materialların emalı texnologiyası jurnalı, Cild. 48, 1995.
