Silikon Karbid (SiC) örtük nədir? Xüsusiyyətlər, CVD Prosesi və Tətbiqləri

Təfərrüatlı Xülasə

A silisium karbid örtük (SiC örtük)kimyəvi cəhətdən davamlı və termal cəhətdən sabit bir proses interfeysi yaratmaq üçün komponent səthində, adətən yüksək təmizlikdə olan qrafitdə yerləşdirilən sıx SiC təbəqəsidir. Yarımkeçirici avadanlıqlarda örtük adətən tərəfindən istehsal olunurkimyəvi buxar çökmə (CVD).

Onun performansı birləşmiş sistemindən gəlirqrafit substratı, CVD SiC təbəqəsi, komponent həndəsəsi və reaktor mühiti.

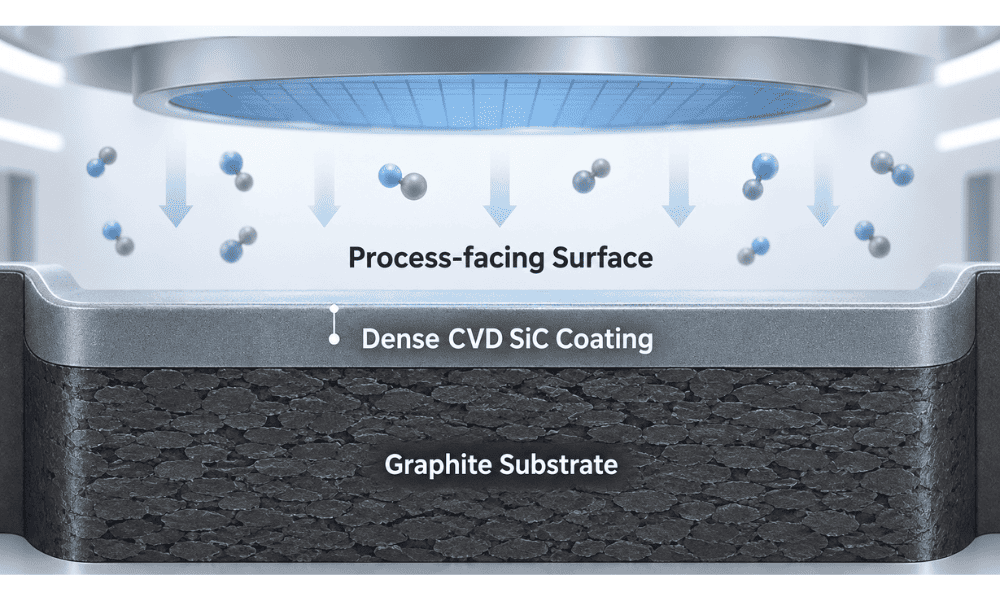

1. Silikon Karbid Kaplaması Nədir?

Qrafit yarımkeçirici isti zona hissələri üçün geniş istifadə olunur, çünki emal edilə bilən və istilik cəhətdən sabitdir. Bununla belə, çılpaq qrafit texnoloji qazlarla reaksiya verə bilər, oksidləşə bilər, çirkləri buraxa bilər və ya səth pisləşdikcə hissəciklər yarada bilər.

CVD SiC həmin səthin vəziyyətini dəyişir. Silikon karbid emal edilmiş qrafit gövdəsi üzərində sıx polikristal təbəqə kimi çökdürülür və qrafit və proses mühiti arasında maneə yaradır.

Proses Qazı / Gofret → Sıx CVD SiC Səthi → SiC/Qrafit İnterfeysi → Yüksək Təmizlikli Qrafit Gövdəsi

Qrafit struktur gövdəsini, istilik kütləsini və emal qabiliyyətini təmin edir; SiC prosesə baxan səthi təmin edir. İnterfeys çökmə, soyutma və təkrar reaktor dövrlərindən sağ qalmalıdır.

SGL Carbon kommersiya SiC örtüklərini izostatik qrafitdə çökdürülmüş sıx, aşınmaya və korroziyaya davamlı CVD təbəqələri kimi təsvir edir, tətbiqləri yarımkeçirici kristalların böyüməsi, silikon/SiC epitaksisi vəMOCVD.

Buna görə yarımkeçirici dərəcəli SiC örtüklü hissələr kimi qiymətləndirilməlidirmühəndis material sistemləri, sadəcə olaraq "örtüklü qrafit" kimi deyil.

CVD SiC örtüyü ilə bərk SiC

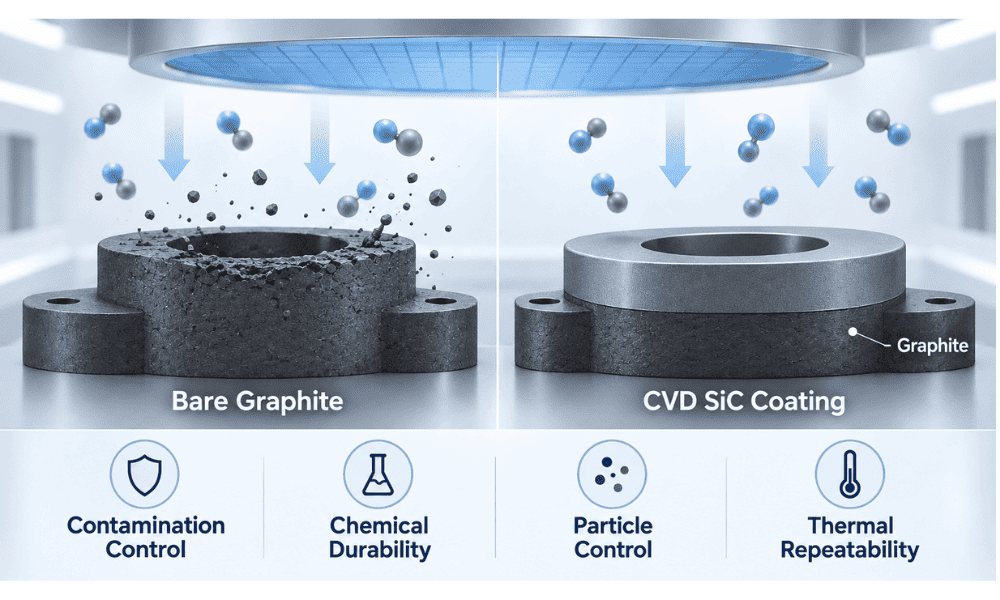

2. Yarımkeçirici Avadanlıqlarda Niyə Qrafit SiC ilə örtülmüşdür?

Məqsəd qrafitin istehsal və istilik üstünlüklərini tələbkar yarımkeçirici şərtlərə daha uyğun olan səthlə birləşdirməkdir.

Qrafit qəbuledicisi və ya vafli daşıyıcısı sıx toleranslara və mürəkkəb ciblərə emal edilə bilər. CVD SiC daha sonra emal qazlarına və təmizlənməyə məruz qalan səthi qoruyur. Bu birləşmə dörd əsas problemi həll edir.

Çirklənməyə nəzarət.Sıx, yüksək təmizlik səthi əsas qrafiti vafli mühitdən təcrid etməyə kömək edir.

Kimyəvi davamlılıq.Epitaxy və MOCVD aqressiv prekursorlardan və təmizləyici kimyadan istifadə edir; SiC məruz qalmış qrafitlə müqayisədə müqaviməti artırır.

Hissəciklərə nəzarət.Çatlamalar, soyulma və ya səthin deqradasiyası hissəcik mənbələrinə çevrilə bilər, buna görə də örtük bütövlüyü birbaşa emal təmizliyi üçün vacibdir.

Termal təkrarlanma qabiliyyəti.Suseptorlar və daşıyıcılar reaktorun istilik sahəsinin bir hissəsidir. Onların həndəsəsi və səthinin vəziyyəti sabit qalmalıdır ki, vafli temperatur təkrarlana bilsin.

Mersen yüksək temperatur, yüksək vakuum, aqressiv qaz prekursorları, çirklənməyə nəzarət və təmizləyici turşulara qarşı müqaviməti epitaksiya və MOCVD-də istifadə olunan qrafit avadanlığı üçün əsas əməliyyat tələbləri kimi müəyyən edir. O, həmçinin örtük bütövlüyü üçün vacib olan qrafit/SiC CTE uyğunluğunu vurğulayır.

Bu, örtük keyfiyyətinin niyə ayrıla bilmədiyini izah edirqrafit keyfiyyəti, ölçü dəqiqliyi və ya reaktor şəraiti. Təhrif edilmiş və ya zəif dizayn edilmiş komponentdə kimyəvi cəhətdən əla SiC təbəqəsi hələ də zəif proses performansını təmin edə bilər.

3. CVD Silikon Karbid Kaplaması Necə İstehsal olunur?

Tipik bir istehsal zənciri:

Qrafit seçimi → Dəqiq emal → Təmizləmə → Səthin hazırlanması → CVD SiC çöküntüsü → Təftiş

Qrafit təmizlik, mikrostruktur və istilik davranışına görə seçilir, sonra örtükdən əvvəl emal edilir, çünki düzlük, cib dərinliyi və kənar həndəsə son ölçülərə və örtünün vahidliyinə təsir göstərir.

CVD zamanı qaz prekursorları yüksək temperaturlu reaktora daxil olur. Reaktiv növlər qrafit səthinə çatır, burada SiC nüvələşir və davamlı təbəqəyə çevrilir.

SGL Carbon açıq şəkildə təxminən SiC çökmə temperaturlarını bildirir1200–1300°Conun kommersiya örtük prosesi üçün. Bir örtük sistemi üçün β-SiC və ya kub 3C-SiC bildirir.

CVD-SiC ilə örtülmüş qrafit həbləri üzərində aparılan son tədqiqatlar daha da göstərir ki, örtük strukturu emal şəraitindən çox asılıdır.

2026Elmi Hesabatlardən çöküntü araşdırıldı1100 ilə 1350°C arasında, təzyiqin dəyişməsi və H₂/MTS nisbəti ilə birlikdə. Tədqiqatçılar örtük morfologiyası, pürüzlülük, stexiometriya və sərtlikdə əhəmiyyətli dəyişikliklər müşahidə edərək, aşağıdakılar arasındakı əlaqəni nümayiş etdirdilər:

CVD Parametrləri → SiC Mikrostruktur → Kaplama Xüsusiyyətləri → Komponent Performansı.

Əhəmiyyətli mühəndislik dərsi budur“CVD SiC” bir sabit material deyil.

Belə bir spesifikasiya:

"100 μm SiC örtüyü"

yalnız qalınlığı təsvir edir.

Tam müəyyən etmir:

l təmizlik;

l məsaməlilik;

l taxıl quruluşu;

l səthi pürüzlülük;

l örtük vahidliyi;

l interfeys keyfiyyəti;

l qalıq stress.

Yarımkeçirici avadanlıq üçün bu amillər nominal qalınlıq qədər vacib ola bilər.

Ümumi örtük qüsurları

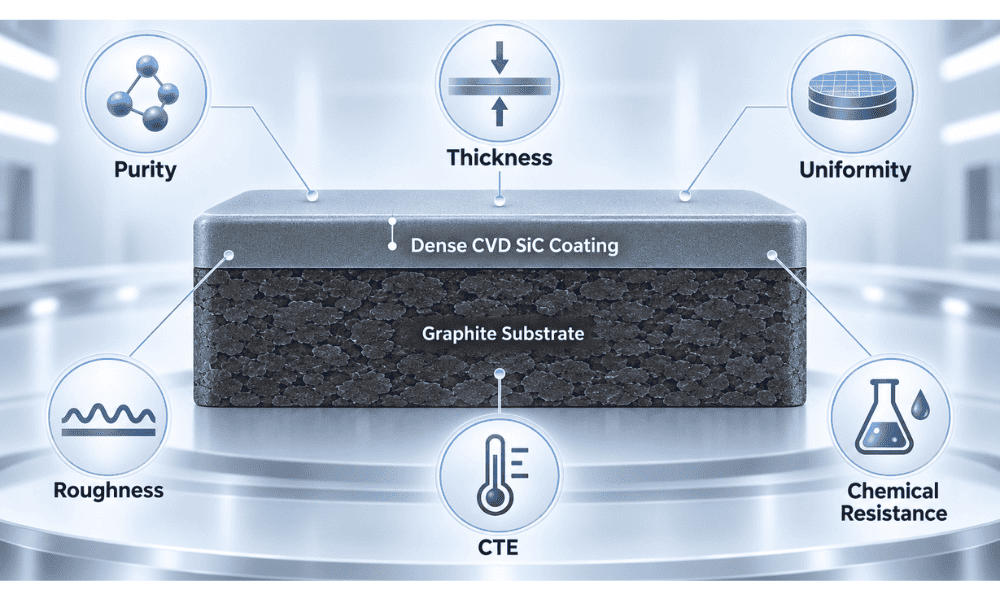

4. Hansı SiC Kaplama Xüsusiyyətləri Ən Əhəmiyyətlidir?

Yarımkeçiricilərin istifadəsi üçün ən faydalı xüsusiyyətlər çirklənməyə nəzarət, prosesin dayanıqlığı və komponentlərin istifadə müddəti ilə əlaqəli xüsusiyyətlərdir.

İctimai bir kommersiya göstəricisi olaraq, SGL Carbon bir SiC örtüyü üçün təxminən bir toplu sıxlığı bildirir.3,2 q/sm³, sərtliyi40 GPa, istilik genişlənməsi4,3 × 10^-6 K^-1100–600°C arasında və tipik örtük qalınlığı100 μm. Bu dəyərlər universal yarımkeçirici spesifikasiyalardan daha çox nümunədir.

İki parametr xüsusi diqqətə layiqdir:örtük qalınlığı və CTE.

1. Daha qalın SiC örtüyü avtomatik olaraq daha yaxşı deyil.

Əlavə qalınlıq daha böyük qoruyucu maneə yarada bilər, lakin o, həm də komponent ölçülərini dəyişdirə və yığılmış qalıq gərginliyi artıra bilər. Bu, həssaslar üçün vacib olur vəvafli daşıyıcılarıburada cib dərinliyi, düzlük və kənar həndəsə proses üçün kritikdir.

2. CTE uyğunluğu eyni dərəcədə vacibdir.

SiC yüksək temperaturda çökdürülür və sonra qrafit substratı ilə birlikdə soyuyur. SiC və qrafit fərqli şəkildə genişlənir və büzülürsə, interfeys yaxınlığında mexaniki gərginlik yaranır.

Sadələşdirilmiş uğursuzluq yolu:

CTE Uyğunsuzluğu → Qalıq Stress → Mikroçatlaq → Çatların Yayılması → Delaminasiya → Hissəciklər / Açıq Qrafit

Bu mexanizm örtüyün nasazlığının həmişə qalınlığı artırmaqla həll edilə bilməyəcəyini izah edir.

2026Seramika Beynəlxalqtədqiqat xüsusi olaraq qrafitdə 1260°C, 1280°C və 1320°C-də çökdürülmüş SiC-ni araşdırdı və çökmə temperaturunun mikrostruktur və fazalararası yapışmaya təsir etdiyini aşkar etdi.

Buna görə örtük keyfiyyəti aşağıdakıların birləşməsinə görə qiymətləndirilməlidir:

Saflıq + Mikrostruktur + Vahidlik + İnterfeys bütövlüyü + Həndəsə

tək qalınlıqdan daha çox.

5. SiC örtüklü qrafit harada istifadə olunur və necə seçilməlidir?

Ən güclü tətbiqlər yüksək temperatur, reaktiv kimya və ciddi vafli səviyyəli tələblərlə üzləşən komponentlərdir.

1. Silikon epitaksiya

SiC ilə örtülmüş qrafit tutucular istilik ötürülməsində iştirak edərkən vafliləri dəstəkləyir. Düzlük, cib həndəsəsi, örtük vahidliyi və səth vəziyyəti vafli temperatur və epitaksial vahidliyə təsir göstərə bilər.

Beləliklə, örtük daha geniş istilik sisteminin bir hissəsidir:

Qızdırıcı / Enerji Mənbəsi → Qəbuledici → Vafli Termal Sərhəd → Vafli temperaturu → Epitaksial artım

2. Silikon karbid epitaksisi

SiC epitaksiyası termal sahə materiallarına xüsusi tələblər qoyur. Qəbuledicilər, üzüklər və əlaqəli komponentlər təkrar yüksək temperaturda əməliyyat vasitəsilə kimyəvi sabitliyi, aşağı çirklənməni və ölçü konsistensiyasını saxlamalıdır.

3. GaN və LED MOCVD

MOCVD vafli daşıyıcıları və peyk platformaları, daşıyıcı temperaturun paylanmasının vafli üzərində böyümə şəraitinə təsir etdiyi prekursorlarla zəngin mühitlərdə işləyir.

Daşıyıcı həndəsə və ya səth vəziyyətindəki dəyişikliklər aşağıdakı dəyişikliklərə səbəb ola bilər:

l vafli temperatur;

l böyümə sürəti;

l film qalınlığı;

l kompozisiya;

l vaflidən vafliyə bərabərlik.

Mersen yüksək təmizlikdə SiC ilə örtülmüş qrafiti, vahid istilik davranışını, aqressiv qazlara qarşı müqaviməti və yerində kimyəvi təmizləməyə davamlılığı epitaksiya tətbiqləri üçün vacib tələblər kimi müəyyən edir.

4. Digər Yüksək Temperatur Prosesləri

Seçilmiş RTP/RTA, CVD, ALD və digər termal sahə komponentləri temperatur, kimya, çirklənmə riski və həndəsə onu əsaslandırdıqda SiC ilə örtülmüş qrafitdən də istifadə edə bilər.

Seçim ilə başlamalıdırreaktor və proses, ümumi örtük spesifikasiyası deyil.

Müəyyən edin:

l proses və reaktor modeli;

l vafli ölçüsü;

l əməliyyat temperaturu;

l proses və təmizləyici qazlar;

l komponent rəsmləri;

l qrafit tələbi;

l kritik ölçülər və düzlük;

l örtük qalınlığı;

l səthi pürüzlülük;

l yoxlama tələbləri.

Ən faydalı RFQ bir mərkəzi sual verir:

Bu komponent reaktor daxilində nə etməlidir?

SiC örtüyü daha sonra təcrid olunmuş material parametri deyil, faktiki məqsəd ətrafında hazırlana bilər.

Epitaksiya və MOCVD üçün məqsəd sadəcə olaraq ən uzunmüddətli örtük deyil. Bu dəstəkləyən bir komponentdir:

Stabil vafli temperaturu + aşağı çirklənmə + aşağı hissəciklərin əmələ gəlməsi + təkrarlanan artım + proqnozlaşdırıla bilən xidmət müddəti

6. Tez-tez verilən suallar

1. Qrafit üzərində silisium karbid örtüyünün əsas məqsədi nədir?

Qrafit gövdəsinin emal qabiliyyətini və istilik üstünlüklərini saxlayaraq yüksək təmizliyə, kimyəvi cəhətdən davamlı proses səthi yaradır.

2. Niyə CVD SiC örtüyü üçün istifadə olunur?

CVD, SiC-nin mürəkkəb qrafit səthlərində birbaşa böyüməsinə imkan verir və çökmə prosesi düzgün tərtib edildikdə örtük strukturuna, qalınlığına və vahidliyinə nəzarəti təmin edir.

3. Daha qalın SiC örtüyü həmişə yaxşıdır?

Xeyr. Qalınlıq qalıq gərginliyə, ölçülü dözümlülükə, komponent həndəsəsinə və xidmət şərtlərinə qarşı tarazlaşdırılmalıdır.

4. SiC örtüyünün çatlamasına və ya delaminasiyasına nə səbəb olur?

Ümumi töhfə verənlərə qrafit/SiC CTE uyğunsuzluğu, qalıq stress, interfeys qüsurları, uyğun olmayan çökmə şəraiti və təkrarlanan istilik dövriyyəsi daxildir.

5. SiC örtüklü qrafit RFQ üçün hansı məlumat lazımdır?

Rəsmi, reaktor modelini, prosesi, vafli ölçüsünü, iş temperaturunu, proses və təmizləyici qazları, qrafit tələbini, örtük spesifikasiyasını, kritik dözümlülükləri, yoxlama meyarlarını və miqdarını təmin edin.

Xüsusi CVD SiC örtüklü Qrafit Komponentinə ehtiyacınız varmı?

VeTek Semiconductor yarımkeçirici epitaksiya və müvafiq yüksək temperatur emal tətbiqləri üçün SiC örtüklü qrafit komponentləri təmin edir.

Uyğun bir həlli müzakirə etmək üçün reaktor modelinizi, komponent təsvirlərini, qrafit tələblərini, örtük spesifikasiyalarını, iş şəraitini və yoxlama meyarlarını paylaşın.

Texniki Məsləhət tələb edin| Rəsminizi Təqdim edin

Silikon Karbid Kaplama məhsul çeşidimizi araşdırın.

İstinadlar

1. SGL Karbon. SIGRAFINE® SiC örtükləri.İzostatik qrafit üzərində CVD SiC örtükləri üçün texniki məlumatlar və tətbiq məlumatları.

2. Mersen. Yarımkeçirici Proses Avadanlığı — Silikon Karbid ilə örtülmüş Ultra Saf Qrafit.Epitaksiya və MOCVD tətbiqləri üçün texniki məlumat.

3. Huo, Y., Qin, S., Chen, Y., et al. "Qrafit substratlar üzərində CVD-SiC örtüklərində proses-struktur-xassəli korrelyasiyanın öyrənilməsi."Elmi Hesabatlar, Cild. 16, maddə 4150, 2026-cı il.

4. Ma, Q. və b. "CVD-SiC örtüklərinin qrafit substratlarda interfatik yapışması: mikrostrukturda və mexaniki xassələrdə temperaturun rolu."Seramika Beynəlxalq, Cild. 52, Sayı 3, 2026, səh. 3711–3718.
