Yarımkeçirici epitaksiyada CVD örtükləri: Mühəndislik Parametrləri, SiC/TaC seçimi və uğursuzluğa nəzarət

Müəllif | Mühəndis Nickwu | Mühəndis, Qabaqcıl Materiallar Şöbəsi, Vetek Yarımkeçirici

Giriş: Epitaksiyada örtülmüş qrafit həssas reaktorun istilik, kimyəvi və çirklənmə sərhədinin bir hissəsidir. Onun dəyəri təkcə örtüyün qalınlığında deyil, bitmiş hissənin vafli temperaturu, səth sabitliyini və böyümə və təmizləmə dövrləri vasitəsilə təkrarlanma qabiliyyətini nə qədər ardıcıl şəkildə qoruyub saxlamasından asılıdır.

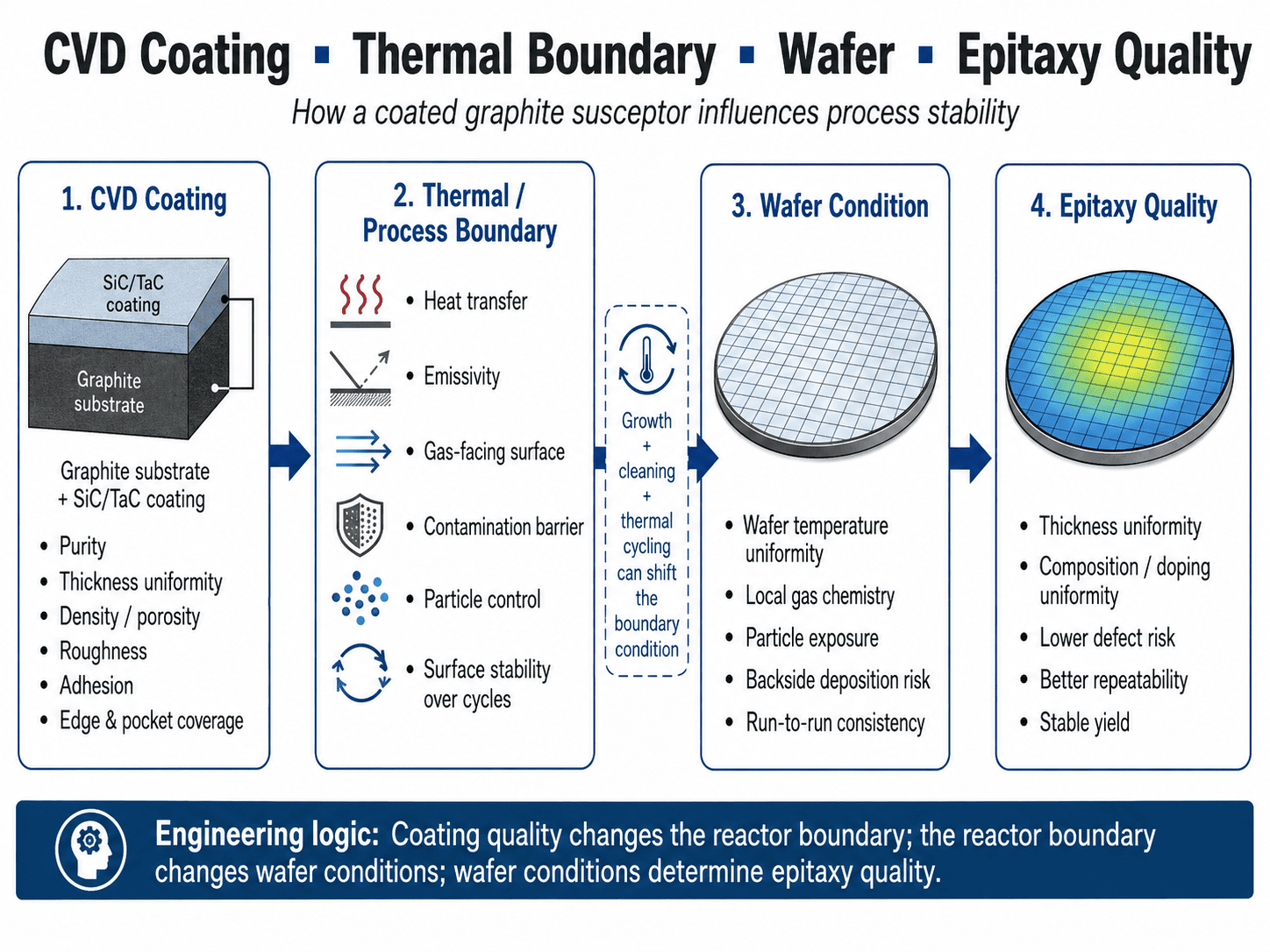

1. Epitaksiya prosesinin sərhəddi kimi CVD örtüyü

Əsas nəticə: Dəyişməmiş temperatur, təzyiq və qaz axını olsa belə, örtük pürüzlülüyü, çöküntülər, cib həndəsəsi və ya interfeysin deqradasiyası istilik ötürülməsini və səth kimyasını dəyişə bilər. Odur ki, örtülmüş zəbtedici passiv vafli tutucu deyil, proses baxımından kritik reaktor komponenti kimi qəbul edilməlidir.

Tipik böyümə temperaturları yükü göstərir: GaN MOCVD tez-tez 1000–1100°C, Si epitaksisi 1050–1200°C, SiC epitaksisi isə təxminən 1500–1700°C arasında işləyir. Gofretin temperaturu qızdırıcının gücündən, üstəlik, sensorun həndəsəsindən, emissiya qabiliyyətindən, cib dərinliyindən, fırlanmadan və qaz axınından asılıdır.

Planet MOCVD qalınlığı, tərkibini və dopinq vahidliyini yaxşılaşdırmaq üçün laminar axın və çoxlu daşıyıcı fırlanma istifadə edir.[1]

2. CVD SiC və TaC Kaplama Parametrləri

Əsas nəticə: “100 μm örtük” tam yarımkeçirici spesifikasiya deyil. Sıxlıq, təmizlik, mikrostruktur, pürüzlülük, CTE, qalınlığın paylanması, yapışma və qüsurlara nəzarət, xüsusən də yerli çökmənin fərqli ola biləcəyi ciblərdə, kənarlarda, deşiklərdə və kölgəli xüsusiyyətlərdə birlikdə nəzərə alınmalıdır.

Mühəndislik zənciri belədir:

CVD temperaturu / təzyiq / qaz nisbəti → taxıl artımı → sıxlıq / pürüzlülük / gərginlik → örtük ömrü.

Yüksək təzyiq pürüzlülüyü və məsaməliliyi artırdı, həddindən artıq temperatur isə daha qaba strukturlar yaratdı.[3]

3. Termal Uniformity və Run-to-Run Repeatability

Əsas nəticə: Bir örtük görünən şəkildə soyulmadan əvvəl proses qəbuledilməz ola bilər. Qalınlığın sürüşməsi, tənəzzül, çöküntülər və ya pürüzlülük dəyişikliyi vaflidən sensora istilik ötürülməsi və emissiya qabiliyyətini dəyişdirə bilər, komponent hələ də mexaniki olaraq bütöv görünərkən temperatur və ya qaçışa sürüşmə yarada bilər.

Gofret istilik balansı:

Qtotal = Qkeçirici + Qradiasiya + Qkonveksiya

Örtülmüş həssas bu şərtlərə material xüsusiyyətləri, səth vəziyyəti və həndəsə vasitəsilə təsir göstərir. Cibin dərinliyi vacibdir, çünki örtük yığılması son vafli oturacaq həndəsəsini dəyişir.

Cib ətrafında dəyişən nominal 100 μm örtük həm yerli istilik yolunu, həm də son ölçüləri dəyişə bilər. Kiçik variasiya avtomatik olaraq qeyri-bərabərliyə səbəb olmur, lakin örtükdən sonrakı cib dərinliyi CTQ olmalıdır.

İstehsal zamanı:

artım çöküntüləri + təmizləmə + termal velosiped → pürüzlülük/emissiya sürüşməsi → istilik-sərhəd sürüşməsi → vafli temperatur sürüşməsi → böyümə sürəti/kompozisiya sürüşməsi.

Buna görə də komponentin istifadə müddəti sadəcə “görünən qırılma” ilə deyil, proses məhdudiyyətləri ilə müəyyən edilməlidir.

4. CVD SiC və CVD TaC Seçimi

Əsas nəticə: CVD SiC yetkinliyinə, saflığına və qrafitlə uyğunluğuna görə bir çox Si, GaN və SiC epitaksi hissələri üçün praktiki əsasdır. Həddindən artıq temperatur və ya Si ilə zəngin kimya SiC tənəzzülünü təsdiqlənmiş ömrü məhdudlaşdıran mexanizm etdikdə TaC cəlbedici olur.

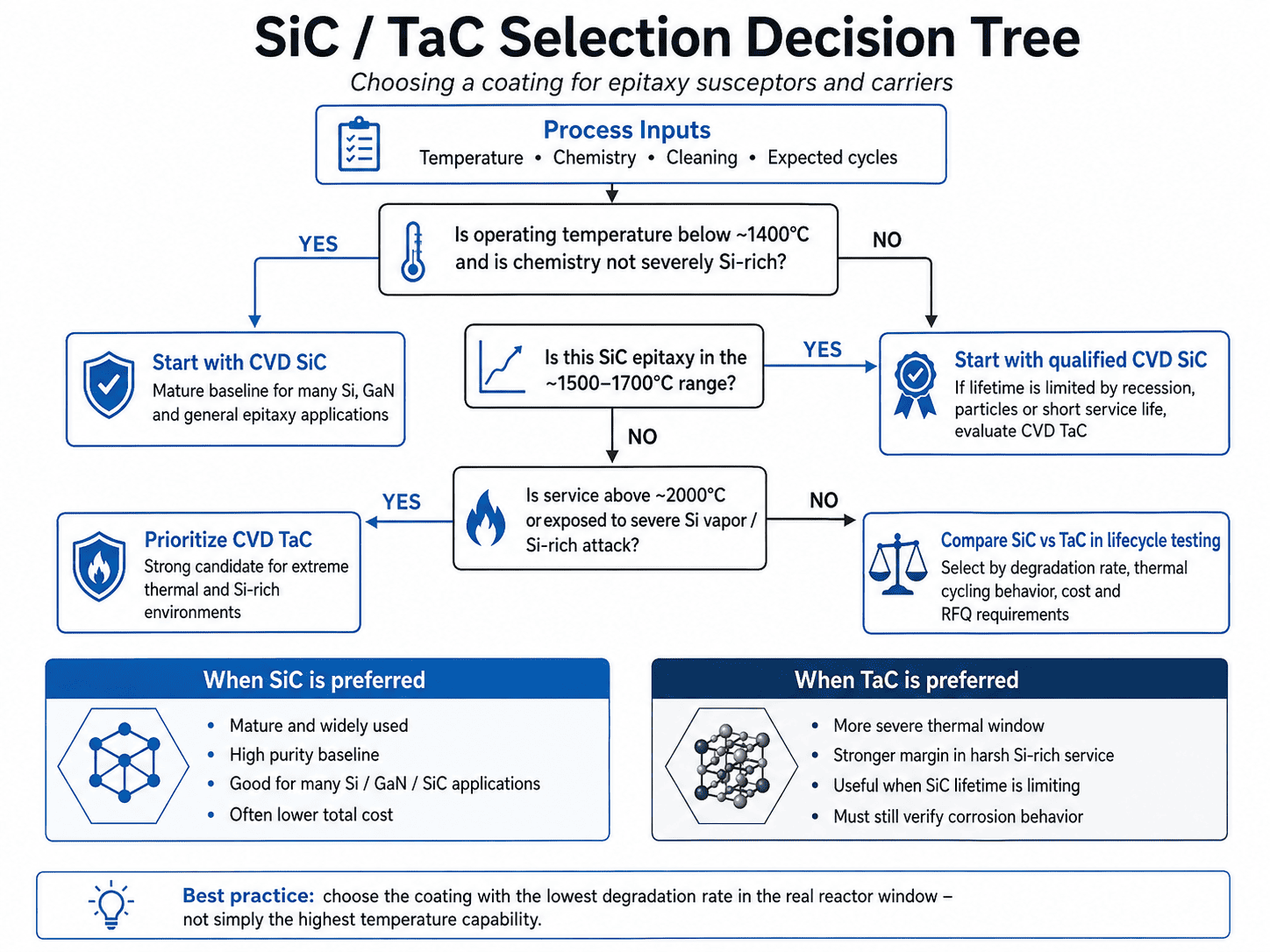

Seçim Qərar AğacıT < ~1400°C və SiC kimyəvi cəhətdən uyğundurmu?

→ Bəli: uyğun CVD SiC.

→ Xeyr: davam et.

~1500–1700°C-də SiC epitaksisi?

→ Təsdiqlənmiş SiC ilə başlayın. Əgər tənəzzül, hissəciklər və ya qısa ömür üstünlük təşkil edirsə, TaC-ni müqayisə edin.

>2000°C və ya ciddi Si-buxar məruz qalması?

→ TaC qiymətləndirilməsinə üstünlük verin.

TaC kimyəvi cəhətdən toxunulmaz deyil. 1973 K-də silikon buxarında CVD TaC TaSi₂/SiC reaksiya məhsulları əmələ gətirir; artan Si ifşası korroziya dərinliyini və pürüzlülüyünü artırdı.[4] Buna görə də seçim yalnız ərimə nöqtəsinə deyil, real reaktordakı deqradasiya dərəcəsinə əsaslanmalıdır.

5. CVD örtüklərinin nasazlığı mexanizmləri

Əsas nəticə: Əksər örtüklü-susseptor nasazlıqları birləşən termal gərginlik, çökmə qeyri-bərabərliyi, kimyəvi tənəzzül və təmizləmə və ya işləmə zədəsi nəticəsində yaranır. Uğursuzluğun təhlili görünən qüsuru kök mexanizminə, sonra isə “örtük soyulması” ilə dayandırmaq əvəzinə vafli simptomu ilə əlaqələndirməlidir.

Faydalı birinci dərəcəli istilik-gərginlik əlaqəsi:

σ ≈ E × Δα × ΔT

burada E örtük moduludur, Δα örtük/substrat CTE fərqi və ΔT istilik ekskursiyasıdır. Buna görə qrafit CTE uyğunluğu demək olar ki, örtünün təmizliyi qədər vacibdir.

Dərin ciblər, deşiklər və yivlər müxtəlif prekursorların daşınmasını qəbul edə bilər:

yerli nazik/məsaməli örtük → istilik/kimyəvi hücum → qrafitə məruz qalma → eroziya → hissəciklər → vafli qüsur riski.

Beləliklə, bir komponent mexaniki istifadə müddəti bitməzdən əvvəl prosesin sonuna çata bilər.

6. Kvalifikasiya və RFQ Tələbləri

Əsas nəticə: Kvalifikasiya reaktor şəraitini ölçülə bilən CTQ-lərə çevirməli və onları hazır həndəsə üzərində yoxlamalıdır. Təkcə material sertifikatları kifayət deyil; hədəf reprezentativ böyümə və təmizləmə dövrləri vasitəsilə təkrarlanan örtük bütövlüyü, ölçüləri və istilik/kimyəvi davranışdır.

Praktik spesifikasiya aşağıdakıları əhatə etməlidir:

• Material: qrafit dərəcəsi, təmizlik, CTE; örtük mərhələsi və təmizlik.
• Kaplama: qalınlıq, yerli həddlər, pürüzlülük, sancaq dəliyi/məsaməlik meyarları, yapışma və ya istilik dövrü meyarları.
• Həndəsə: örtükdən sonra cib dərinliyi, düzlük/axınma, OD/ID, deşiklər və fırlanma ilə bağlı CTQ.
• Proses: vafli ölçüsü, temperatur, qazlar, təzyiq, isitmə/fırlanma rejimi, təmizləmə kimyası və gözlənilən dövrlər.

Tövsiyə olunan yoxlama məntəqələri:

Gələn → müəyyən edilmiş böyümə dövrləri → təmizlənmə → ömrünün sonu.

Bu yoxlama nöqtələrini hissəciklər və vafli məlumatlar ilə əlaqələndirmək təkcə vizual yoxlamadan daha faydalıdır.

7. Tez-tez verilən suallar

CVD SiC nə qədər qalın olmalıdır?

Təxminən 100 μm universal optimal deyil, faydalı istinaddır. Həndəsə, korroziyaya qarşı müqavimət, gərginlik və ölçülü dözümlülük hədəfi müəyyənləşdirir.

Daha qalın örtük həmişə daha uzun müddət davam edirmi?

Xeyr. O, korroziya ehtiyatını əlavə edir, lakin qalıq gərginliyi və ölçü dəyişikliyini də artıra bilər.

SiC örtüyü niyə soyulur?

Tipik töhfə verənlər CTE uyğunsuzluğu, qalıq gərginlik, interfeys qüsurları, kənar həndəsə, istilik dövriyyəsi, kimyəvi hücum və təmizləmə zədəsidir.

TaC nə vaxt SiC-ni əvəz etməlidir?

Yüksək temperatur və ya Si ilə zəngin hücumun dominant SiC ömür həddi olduğu sübut edildikdə və TaC daha yaxşı həyat dövrü nəticəsi verir.

Nəticə

Əsas nəticə: CVD ilə örtülmüş qrafit epitaksiya prosesinin bir hissəsi kimi qiymətləndirilməlidir. Hədəf istehsal boyu sabit istilik, kimyəvi və ölçülü davranışdır, ömrünün sonu yalnız görünən zərərlə deyil, ölçülə bilən proses CTQ-ləri ilə müəyyən edilir.

Mühəndislik zənciri belədir:

qrafit substratı → CVD mikro strukturu → hazır həndəsə → istilik/kimyəvi sabitlik → vafli təkrarlanabilirlik.

Daha yaxşı sual, sadəcə olaraq, "Örtük nə qədər qalındır?" lakin "Təkrarlanan böyümə, təmizlənmə və istilik dövrlərindən sonra bu komponent necə davranacaq və onun ömrünün sonunu hansı ölçülə bilən hədd müəyyən edir?"

İstinadlar

[1] AIXTRON SE, Planet Prinsip (MOCVD).

[2] SGL Carbon, SIGRAFINE® SiC Coating – Material Data.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), “Study of the Process-Sstructure-Property Correlation in CVD-SiC Coatings on Graphite Substrates.”

[4] Hao K. et al., Vakuum 241, 114677 (2025), “Qrafit Substratlarda CVD TaC örtüklərinin silikon buxarının yaratdığı korroziya mexanizmləri.”

Mühəndis Nickwu CVD örtükləri və karbon əsaslı isti zona materiallarının Ar-Ge sahəsində 15 illik təcrübəyə malikdir. O, 8 düymlük SiC epitaksiyasında istifadə edilən Çinin ilk TaC örtüklü qrafit komponentlərinin kütləvi istehsalının tətbiqi layihəsinə rəhbərlik edib. O, SiC kristalının böyüməsi üçün çoxsaylı isti zona dizaynı və uğursuzluq təhlili layihələrində iştirak edib və isti zona materialları ilə bağlı yeddi ixtira patentinə malikdir.
