Niyə TaC örtüyü yarımkeçirici qrafit komponentləri üçün üstünlük verilən seçimə çevrilir

Yarımkeçirici sənayesi daha böyük vafli diametrlərə, daha yüksək işləmə temperaturlarına və daha sıx çirklənmə büdcələrinə doğru itələdikcə, qrafit komponentlərinə qoyulan tələblər xeyli artmışdır. Titreklərdən, suseptorlardan, qızdırıcılardan, bələdçi üzüklərdən və toxum tutuculardan artıq yalnız istiliyə tab gətirmələri gözlənilmir - onlar həm də öz formalarını saxlamalı, çirkli maddələrin sərbəst buraxılmasına mane olmalı və aqressiv reaktiv atmosferlərdə uzun müddətli qaçışlarda sağ qalmalıdırlar.

Bu problemləri həll etmək üçün Kimyəvi Buxar Depoziti (CVD) tantal karbid (TaC) örtükləri qabaqcıl yarımkeçirici istehsal xətlərində qrafit hissələrinin qorunması üçün yüksək perspektivli həll yolu kimi ortaya çıxdı. Bu məqalə TaC örtüklərinin niyə artan marağı cəlb etdiyinə və onların daha sabit proseslərə, daha uzun hissələrin istifadə müddətinə və ümumi istehsal səmərəliliyinə necə töhfə verdiyinə baxır.

Qrafit komponentləri niyə qoruyucu təbəqələrə ehtiyac duyur

Qrafit, yaxşı istilik keçiriciliyi, aşağı sıxlığı və emal asanlığı sayəsində uzun müddət yüksək temperaturlu yarımkeçirici qurğular üçün əsas material olmuşdur. Ancaq çılpaq qrafit, proses kameralarının içərisində sərt şərtlərə məruz qaldıqda məlum zəif cəhətlərə malikdir:

• Həddindən artıq temperaturda səthin deqradasiyası
• Hidrogen, ammonyak və digər reaktiv qazların kimyəvi hücumu
• Karbon hissəciklərinin tökülməsi
• Çirklərin böyüyən kristallara və ya epitaksial filmlərə miqrasiyası
• Bir çox istilik dövründən sonra tədricən ölçülü sürüşmə

Bu məsələlər aşağıdakı kimi proseslərdə xüsusilə kritik olur:

• PVT vasitəsilə SiC toplu artımı
• SiC epitaksiyası
• GaN MOCVD
• AlN kristal artımı
• Yüksək temperaturlu istilik sahəsinin qurulması

Cihaz həndəsələrinin kiçilməsi və performans tələblərinin sərtləşdirilməsi ilə hətta qrafit hissələrində kiçik çirklənmə və ya cüzi aşınma birbaşa vafli məhsuldarlığına və son cihazın etibarlılığına təsir göstərə bilər.

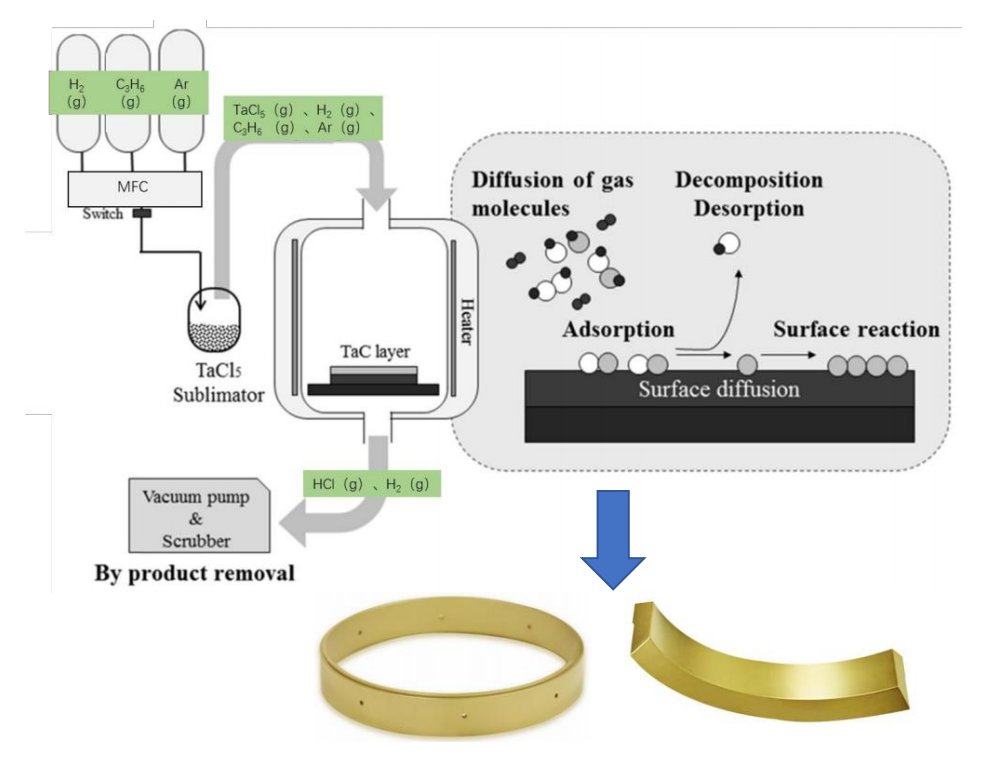

TaC örtük dəqiq nədir?

Tantal karbid (TaC) 3,880 ° C ətrafında ərimə nöqtəsi olan ultra odadavamlı keramikadır - ən məşhurlardan biridir. O, əla termal sabitliyi üstün kimyəvi təsirsizliklə birləşdirərək, onu aqressiv yarımkeçirici mühitləri görən qrafit səthləri qorumaq üçün təbii namizəd edir.

Qrafiti tamamilə əvəz etmək əvəzinə, TaC CVD vasitəsilə sıx, nazik təbəqə kimi tətbiq olunur. Bu sizə hər iki dünyanın ən yaxşısını verir:

• Qrafit istilik keçiriciliyi, aşağı kütlə və mexaniki dəstək verir.
• TaC təbəqəsi kimyəvi eroziyaya və çirklərin qazdan çıxarılmasına qarşı möhkəm maneə rolunu oynayır.

Xalis nəticə, adi qrafiti tez bir zamanda pisləşdirən şəraitdə dayana bilən bir komponentdir.

CVD TaC örtüyünün əsas üstünlükləri

(1) Müstəsna Yüksək Temperatur Sağlamlığı

Yarımkeçirici proseslərin bir çoxu 1500°C və 2500°C-dən xeyli yuxarı temperaturda baş verir - əksər materialları öz həddi ilə sıxışdıran temperatur. TaC bu diapazonda struktur bütövlüyünü saxlayır və bir çox istehsal dövrlərində əsas qrafiti termal deqradasiyadan effektiv şəkildə izolyasiya edir.

(2) Üstün Kimyəvi Müqavimət

TaC-nin diqqətəlayiq xüsusiyyətlərindən biri digər örtükləri yeyən aşındırıcı qaz növlərinə tab gətirmək qabiliyyətidir. Təcrübədə o, aşağıdakılara məruz qaldıqda adi qoruyucu təbəqələrdən nəzərəçarpacaq dərəcədə yaxşı müqavimət göstərir:

• Hidrogen (H₂)
• Ammonyak (NH₃)
• Silikon buxarı
• Reaktiv metal buxarları

Bu təkmilləşdirilmiş kimyəvi davamlılıq birbaşa olaraq daha az hissənin dəyişdirilməsinə və daha proqnozlaşdırıla bilən istehsal dövriyyəsinə çevrilir.

(3) Aşağı Çirklənmə Riski

Kristal keyfiyyəti və qüsur sıxlığı hədəfləri daha sərtləşdikcə, proses mühitinin təmiz saxlanılması çox vacibdir. Yaxşı yerləşdirilən TaC örtüyü, aşağı düşməyə kömək edən, demək olar ki, keçirməyən bir maneə yaradır:

• Qrafit gövdəsindən karbonun ayrılması
• Metal çirklərin diffuziyası
• Hissəciklərin soyulması
• Zamanla səthin kobudlaşması

Daha təmiz şərtlər yüksək keyfiyyətli kristalları və daha yaxşı işlək təkrarlanmağı dəstəkləyir.

(4) uzadılmış xidmət müddəti

İstilik sahəsinin hissələrinin dəyişdirilməsi yalnız materiallarda deyil, həm də boş vaxtlarda və yenidən ixtisaslaşma səylərində baha başa gəlir. TaC örtüyü səthin korroziyasını və aşınmasını belə effektiv şəkildə yavaşlatdığından, bir çox örtülmüş qrafit komponentləri örtülməmiş həmkarlarından xeyli uzun müddət xidmət edir. Bu, daha az fasilələr və daha aşağı ümumi əməliyyat xərcləri deməkdir.

(5) Substrata güclü yapışma

Müasir CVD prosesləri TaC atomunu atomlar arası qrafit səthinə yerləşdirir və əla fazalararası əlaqə yaradır. Mexanik və ya püskürtülmüş örtüklərdən fərqli olaraq, CVD sizə aşağıdakıları verir:

• Sıx, məsaməsiz mikro quruluş
• Hətta mürəkkəb formalarda vahid qalınlıq
• Təkrarlanan termal dövrəyə tab gətirən etibarlı yapışma
• Küncləri və girintiləri yaxşı əhatə edir

Bu möhkəmlik, ardıcıllığın müzakirə oluna bilməyəcəyi istehsal mühitləri üçün vacibdir.

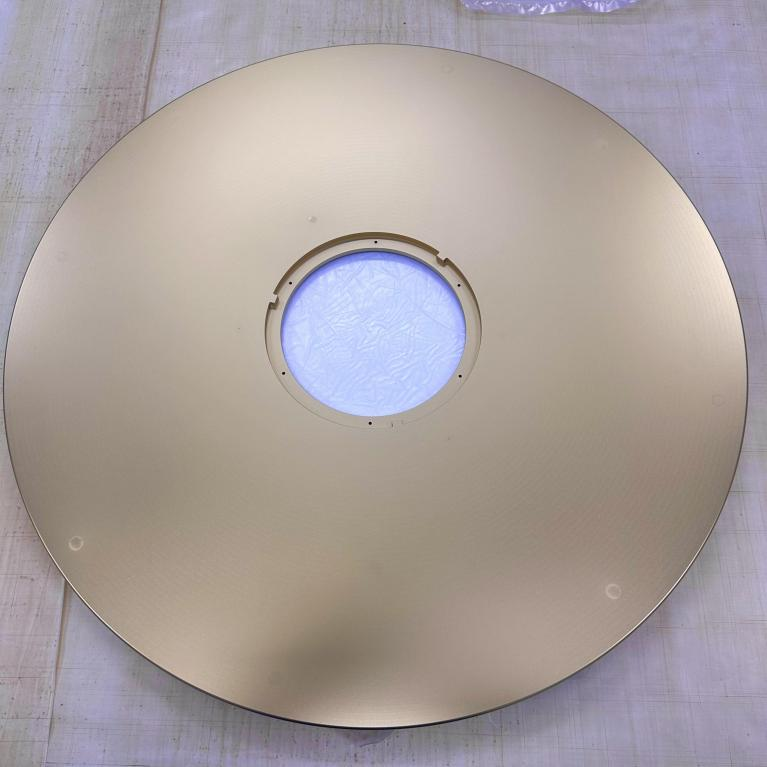

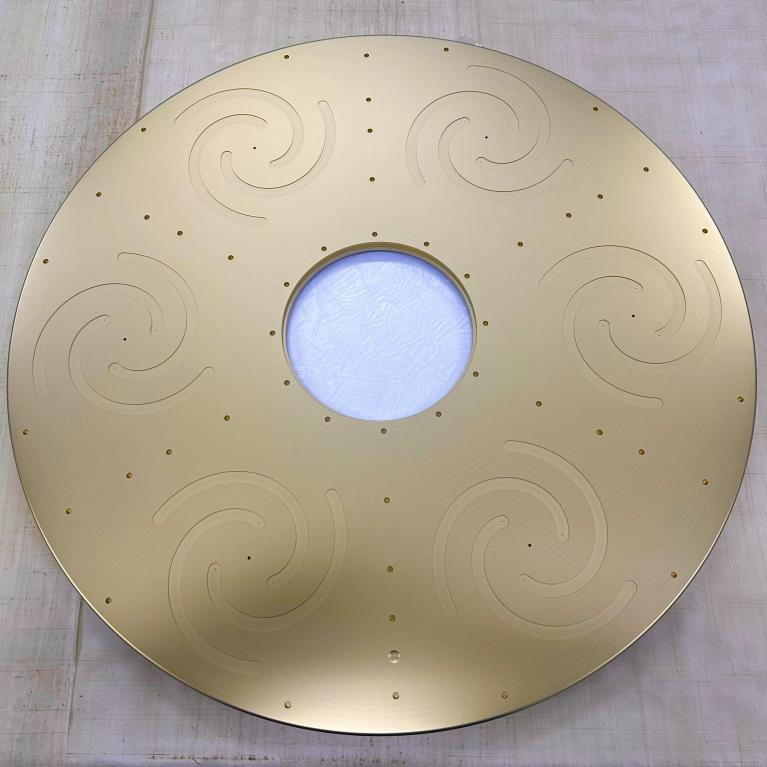

TaC ilə örtülmüş qrafit hissələrinin tipik istifadələri

Texnologiya yetişdikcə, TaC örtüklü komponentlər getdikcə daha çox yarımkeçirici tətbiqlərə yol tapır. Ümumi nümunələrə aşağıdakılar daxildir:

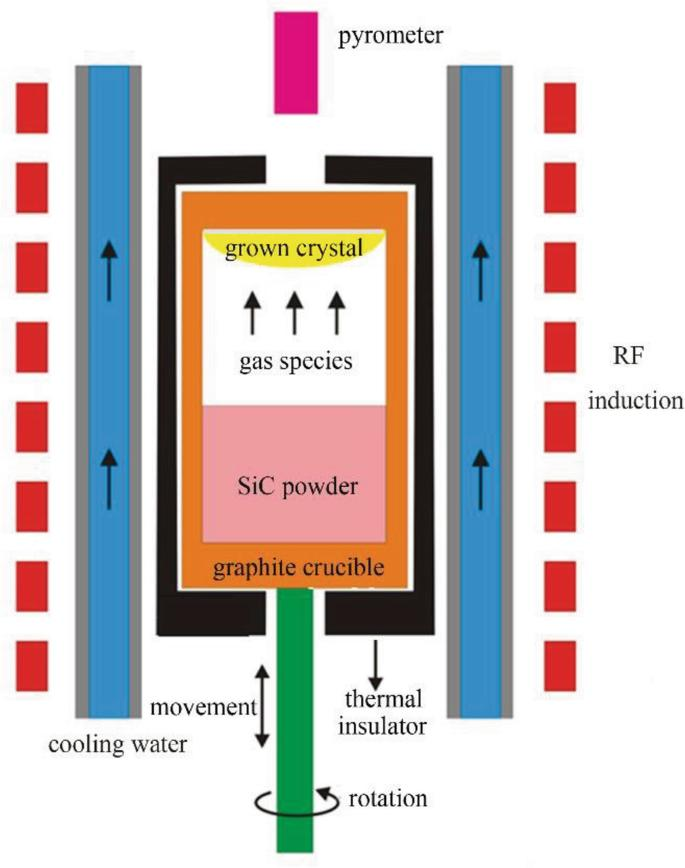

SiC Crystal Growth (PVT)

TaC ilə örtülmüş tigelər, toxum tutucular, bələdçi üzüklər və tige halqaları indi isti zona aparatının istifadə müddətini uzatmaqla yanaşı böyümə kamerasının içərisindəki çirkləri azaltmaq üçün geniş istifadə olunur.

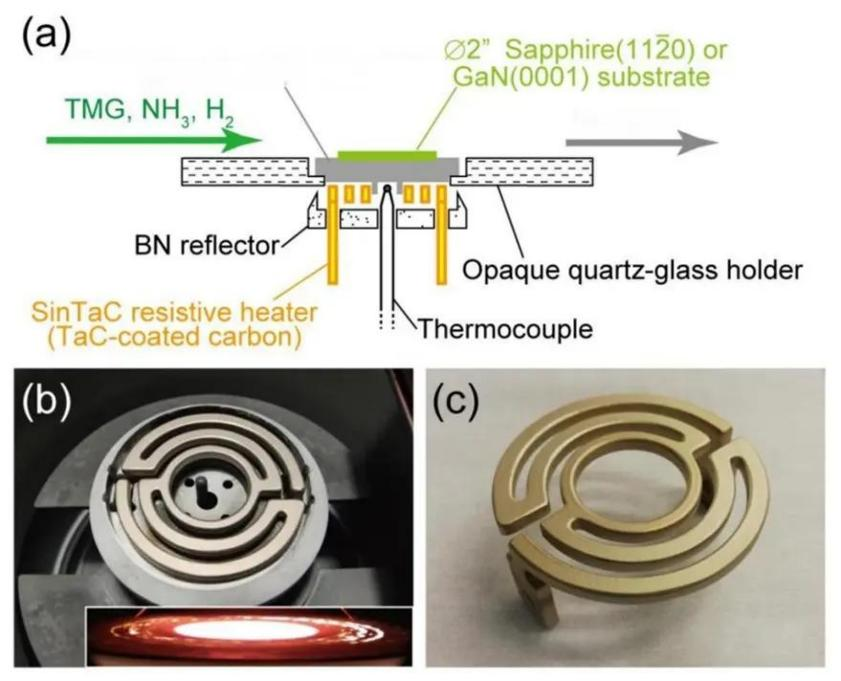

GaN MOCVD Sistemləri

TaC örtüklü qrafit qızdırıcılar sabit istilik çıxışı təmin edir və GaN epitaksisi zamanı ammonyak və hidrogenin korroziyasına müqavimət göstərir, uzun kampaniyalar ərzində vahid temperatur profillərini saxlamağa kömək edir.

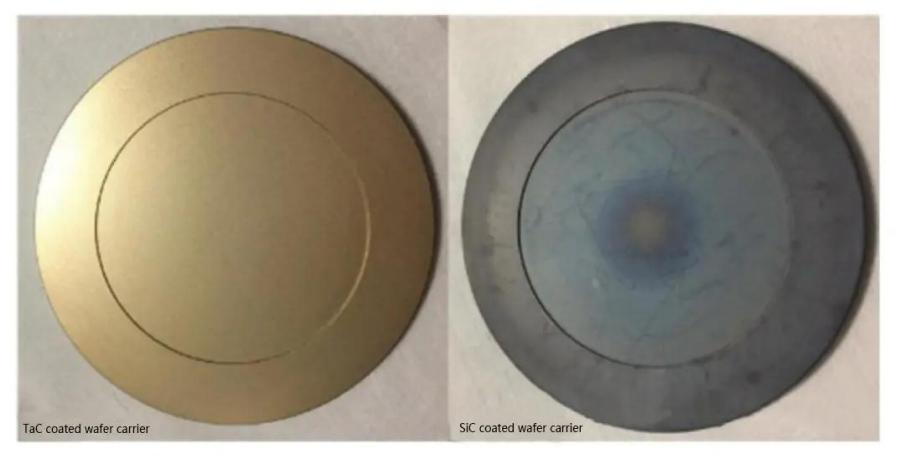

Epitaksial Suseptorlar (Vaffer Daşıyıcıları)

Qəbuledicilər təkrarlanan termal zərbələri və aşındırıcı qazlara məruz qalır. TaC örtüyü onlara səthi pisləşmədən bir çox qaçışdan sağ çıxmaq üçün daha yaxşı şans verir.

Digər Yüksək Temperaturlu Yarımkeçirici Avadanlıqlar

Əlavə istifadələrə AlN kristal artımı, silikon epitaksi, ümumi termal sahə komponentləri və hətta bəzi qabaqcıl keramika emal alətləri daxildir.

CVD Metodunun Niyə Əhəmiyyətli olduğu

Bütün TaC örtükləri bərabər yaradılmır. Müxtəlif çökmə üsulları arasında CVD geniş şəkildə yarımkeçirici dərəcəli iş üçün qızıl standart hesab olunur, çünki o, aşağıdakıları təmin edir:

• Çox yüksək sıxlıq və aşağı gözeneklilik
• Əla təmizlik (çirklənməyə həssas proseslər üçün kritikdir)
• Dəqiq, təkrarlanan qalınlığa nəzarət
• Mürəkkəb hissə həndəsələri üzrə vahid əhatə dairəsi
• Qrafit substrata möhkəm yapışma

Ardıcıllığın və etibarlılığın hər şey olduğu tətbiqlər üçün CVD aydın seçim kimi seçilir.

İrəli Baxış: TaC ilə örtülmüş qrafitin rolu

Sənayenin irəliləməsi ilə:

• 8 düymlük SiC vafliləri
• Daha yüksək güclü GaN cihazları
• Daha inkişaf etmiş mürəkkəb yarımkeçiricilər
• Daha uzun istehsal kampaniyaları
• Daha sərt təmizlik tələbləri

qrafit komponentləri yalnız daha böyük stresslə üzləşəcək. TaC örtüyü yalnız bir qoruyucu təbəqədən kənara çıxır - getdikcə yeni nəsil istehsal üçün əsas vasitə kimi görünür. Məhsuldarlığı artırmaq, alətin işləmə müddətini artırmaq və hissələrin xidmət müddətini artırmaqla ciddi məşğul olan şirkətlər artıq TaC ilə örtülmüş qrafitə uzunmüddətli proseslərin optimallaşdırılmasının strateji hissəsi kimi baxırlar.

Nəticə

TaC örtüklərinin artan qəbulu sadə bir reallığı əks etdirir: yarımkeçirici sənayenin getdikcə daha tələbkar şərtlərə uyğunlaşa bilən materiallara ehtiyacı var. Qrafitin termal üstünlüklərini tantal karbidinin kimyəvi davamlılığı ilə birləşdirərək, CVD-TaC örtüklü hissələr çirklənmənin azaldılması, komponentlərin daha uzun ömür müddəti və daha sabit istehsal dövrləri üçün praktiki yol təklif edir. Kristal artımı və epitaksiya texnologiyaları irəliləməyə davam etdikcə, TaC örtükləri yarımkeçiricilərin istehsalında geniş spektrdə daha böyük rol oynamağa hazırlaşır.

Tez-tez verilən suallar

1. TaC örtüyü adi qrafitdən daha yaxşıdır?

Əksər yüksək temperaturlu yarımkeçirici proseslər üçün bəli - TaC örtüyü korroziya, çirklənmə və mexaniki aşınmaya qarşı əhəmiyyətli dərəcədə daha yaxşı qorunma təmin edir, bu da adətən daha uzun xidmət müddətinə çevrilir.

2. TaC ilə örtülmüş qrafit hansı sənaye sahələrində istifadə olunur?

Əsasən yarımkeçiricilərin istehsalı, o cümlədən SiC kristal artımı, GaN MOCVD, silikon epitaksi və qabaqcıl termal sahə sistemləri.

3. Nə üçün CVD-yə TaC tətbiqi üçün üstünlük verilir?

CVD mükəmməl yapışma və qalınlıq vahidliyi ilə sıx, yüksək təmizlikli təbəqələr istehsal edir - məhz tələb olunan yarımkeçirici tətbiqlərin tələb etdiyi şey.

4. Hansı növ qrafit hissələri TaC ilə örtülə bilər?

Tipik namizədlər arasında yüksək temperaturlara və reaktiv qazlara məruz qalan tigelər, susseptorlar, toxum tutucular, bələdçi üzüklər, qızdırıcılar, qablar və digər qrafit hissələri daxildir.
