TaC Kaplaması PVT Tətbiqlərində SiC Kristal Artımını necə gücləndirir

TaC Kaplaması PVT Tətbiqlərində SiC Kristal Artımını necə gücləndirir

Silikon karbid (SiC) indi elektrik avtomobillərinin güc aqreqatlarında, bərpa olunan enerji çeviricilərində və yüksək tezlikli enerji modullarında görülən tərəqqinin çox hissəsini dəstəkləyir. İstehsal iqtisadiyyatı və cihazın performansı həm SiC kristal ölçülərinin böyüdülməsinə, həm də partiyanın məhsuldarlığının artırılmasına və qüsur populyasiyalarının qarşısının alınmasına bağlıdır. Bu hədəflərə çatmaq dəqiq tənzimlənmiş proses reseptlərindən daha çox tələb edir. Xüsusilə Fiziki Buxar Nəqliyyatı (PVT) sobalarının içərisindəki aqressiv şəraiti nəzərə alaraq, istilik sahəsi materiallarının bütövlüyü və uzunömürlülüyü eyni dərəcədə həlledici olur.

Qrafit hissələri üçün səth mühəndisliyi variantları arasında Tantal Karbidinin (TaC) Kimyəvi Buxar Çöküntüsü (CVD) ölçülə bilən dartma qazandı. Bu örtük sadəcə substratı qorumur; ən sərt xidməti görən komponentlərin səthi kimyasını və istilik reaksiyasını aktiv şəkildə dəyişdirir.

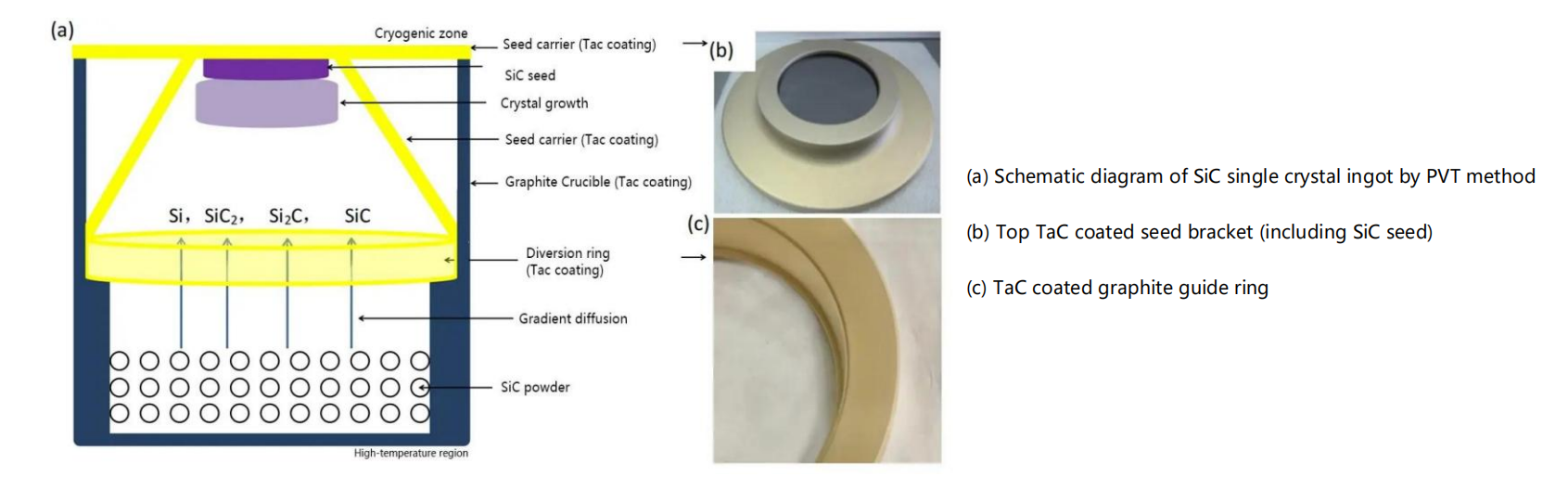

PVT sobasının içərisində hansı TaC örtüyü var?

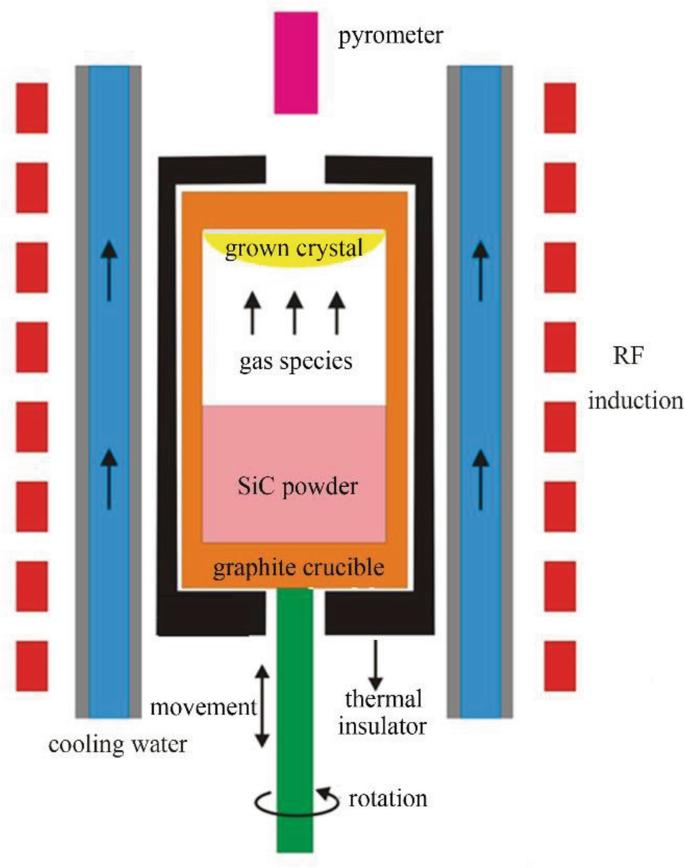

PVT artımı 2000°C-dən yuxarı SiC xammalının sublimasiyası ilə davam edir. Nəticədə yaranan buxar növləri daha soyuq toxum kristalına doğru hərəkət edir, burada kondensasiya və yenidən kristallaşma tədricən bula əmələ gətirir. A single run can last hundreds of hours. Bu intervalda hər bir qrafit səthi - çəngəl divarları, toxum tutucusu, bələdçi halqalar - daimi silikonla zəngin buxar, həddindən artıq istilik qradiyenti və termal genişlənmə uyğunsuzluğundan yaranan mexaniki gərginliklə üzləşir.

Qoruyucu təbəqələr olmadan qrafit iki paralel deqradasiya yolundan keçir. Bunlardan biri fizikidir: səthin eroziyası incə karbon hissəciklərini buxar axınına buraxır. Digəri kimyəvidir: silisium buxarı qrafitlə reaksiyaya girərək uçucu SiC və ya digər vasitəçi növlər əmələ gətirir və tədricən komponent divarını incələşdirir. Hər iki yol böyüyən kristalda karbon klasterlərini və ya metal çirklərini izləyir və hər ikisi bahalı soba mebellərinin istifadə müddətini qısaldır.

CVD TaC örtüyü bu mexanizmləri dayandırır. Örtük təbəqəsi stoxiometrik olaraq idarə olunur, sancaqsızdır və qrafit substratına yapışır. Yüksək temperatur buxarına kimyəvi cəhətdən təsirsiz bir üz təqdim edir, buna görə də əsas qrafit heç vaxt reaktiv mühitlə birbaşa əlaqə saxlamır. Bu ayrılıq çirklənmə trayektoriyasını əsaslı şəkildə dəyişdirir.

Kristal Keyfiyyətində Müşahidə Edilən Təkmilləşdirmələr

Kristal yetişdiriciləri tez-tez bildirirlər ki, TaC ilə örtülmüş komponentlər daha az karbon daxilolmaları və mikroboruların bağlanması ilə əlaqələndirilir. İzahat, örtünün çoxsaylı qaçışlarda sabit səth vəziyyətini saxlamaq qabiliyyətindədir. Örtülməmiş qrafit zamanla dəyişir - onun məsaməliliyi artır, emissiya qabiliyyəti dəyişir və yerli temperatur paylanması sürüşür. Bu tədricən dəyişikliklər vahid radial böyümə üçün vacib olan istilik sahəsinin simmetriyasını pozur.

Stabil bir istilik sahəsi, əksinə, toxum səthində idarə olunan addım-axın böyüməsi üçün lazım olan eksenel və radial temperatur gradientlərini qoruyur. TaC örtüyü ilə potanın daxili hissəsi daha çox böyümə dövrü ərzində orijinal həndəsəsini və istilik emissiyasını saxlayır. Nəticə, kristal keyfiyyət göstəricilərinin qaçışdan qaçışa qədər daha sıx paylanmasıdır ki, bu da hər bula üçün istifadə oluna bilən vaflilərin payını birbaşa artırır.

Genişləndirilmiş Komponentin Ömrü və Əməliyyat Xərcləri

TaC örtüyü üçün iqtisadi vəziyyət çox vaxt ömrün uzadılmasına əsaslanır. Qatlanmamış formada olan qrafit komponentləri xüsusi temperatur profilindən və işləmə müddətindən asılı olaraq 10-20 artımdan sonra dəyişdirilməli ola bilər. TaC ilə örtülmüş ekvivalentlər, sənədləşdirilmiş soba əməliyyatlarında, ölçülə bilən çəki itkisi və ya səthi kobudlaşmadan əvvəl müntəzəm olaraq 2-3 dəfə xidmət müddətinə çatır.

Bu davamlılıq örtüyün yüksək ərimə nöqtəsindən (3800°C-dən çox) və həm karbon, həm də silisium üçün aşağı diffuziya əmsalından irəli gəlir. Hətta 2200°C-də belə, örtük-substrat interfeysi boyunca interdiffuziya əhəmiyyətsiz olaraq qalır. CVD çöküntü parametrləri lazımi şəkildə optimallaşdırıldığı təqdirdə, örtük termal dövran altında tökülmür, lopalaşmır və ya parçalanmır. Komponentlərin dəyişdirilməsi arasında daha uzun intervallar daha az sobanın soyudulması – qızdırma dövrləri, sökülməsi və yenidən yığılması üçün daha az əmək və yüksək təmizlikli qrafit ehtiyatının daha az istehlakı deməkdir.

Yarımkeçiricilər üçün vacib olan təmizlik xüsusiyyətləri

Cihaz dərəcəli SiC üçün milyonda hissə səviyyələrində metal çirkləri daşıyıcının ömrünü və qırılma gərginliyini azalda bilər. Buna görə örtük özü yarımkeçiricilərə uyğun olmalıdır. Yüksək təmizlik prekursorlarından işlənmiş CVD TaC 99,999841% sənədləşdirilmiş təmizliyə nail olur. Bu rəqəm təsadüfi deyil: o, prekursor qazının təmizlənməsinə, reaktorun təmizliyinə və çökmədən sonrakı işlərə qəsdən nəzarəti əks etdirir. Bu təmizlik səviyyəsində örtükdən buxar fazasına keçə bilən hər hansı metal növlər tipik böyümə müddətləri üçün analitik aşkarlama limitlərinin altında qalır.

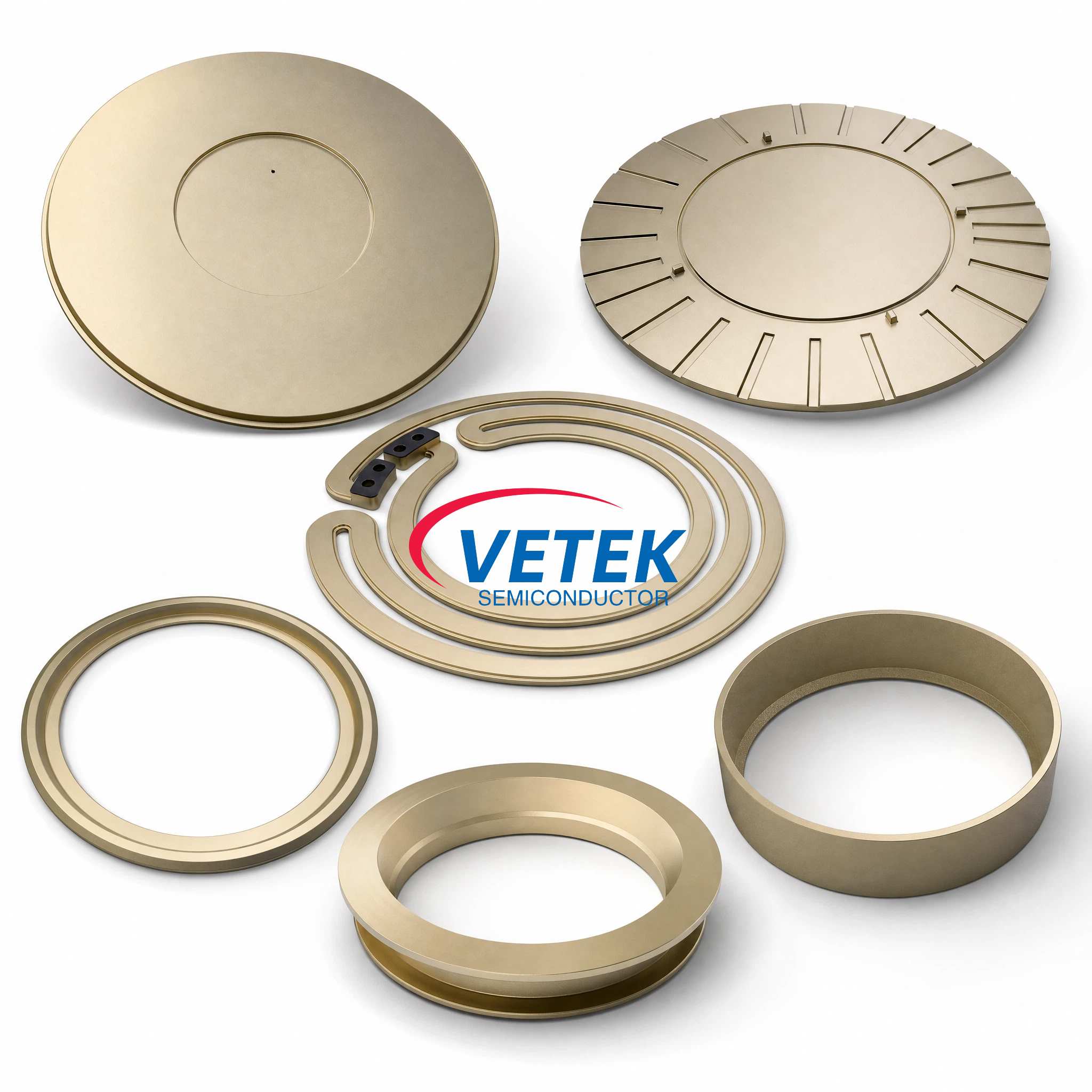

Ümumi örtüklü qrafit hissələri

PVT istilik sahələrinə adətən TaC tətbiqindən faydalana bilən beş-səkkiz fərqli qrafit komponenti daxildir:

Tərkibində SiC mənbəyi toz olan və ən yüksək temperaturu saxlayan potalar.

Toxum kristalını quraşdıran və dəqiq termal əlaqə tələb edən toxum sahibləri.

Toxuma doğru buxar axını yolunu formalaşdıran bələdçi üzüklər.

Mənbə və toxum arasındakı boşluğu müəyyən edən pota üzükləri və boşluqlar.

Müəyyən soba dizaynlarında əlavə izolyasiya qalxanları və ya dəstək postları.

Bu hissələrin hamısının və ya əksəriyyətinin örtülməsi, lokallaşdırılmış termal və ya kimyəvi asimmetriyalara səbəb ola biləcək qarışıq örtülmüş və örtülməmiş səthlərə malik olmaqdansa, bütün isti zonada ardıcıl səth şəraiti yaradır.

Niyə CVD Digər Depozit Metodlarından Çox?

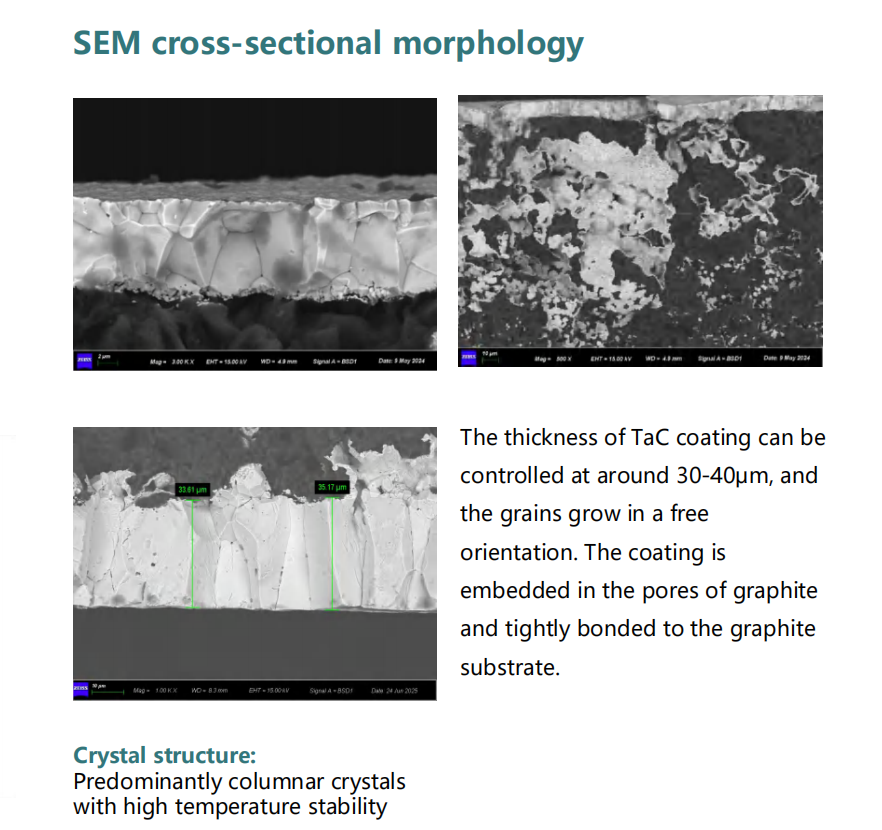

Not all TaC coatings perform identically. Plazma spreyi və ya qablaşdırma sementləşdirmə yolları daha qalın təbəqələr yaradır, lakin daha yüksək məsaməlik, daha zəif yapışma və termal şok altında daha çox spallasiya riski ilə. CVD, buxar fazalı prekursorlardan atom-atom örtüyünün böyüməsi ilə fərqlənir. Bu, bir neçə mikrometr səviyyəsində taxıl ölçüləri və geniş sahəli komponentlər arasında ±5 μm daxilində qalınlıq vahidliyi ilə tam sıx mikrostrukturlar verir.

Standart CVD TaC qalınlığı əksər PVT tigeləri və tutucuları üçün 30 ± 5 μm-də müəyyən edilmişdir. Uzun dövrlər və ya daha yüksək pik temperaturlarda işləyən sobalar üçün 40 μm-ə qədər fərdi qalınlıq tətbiq oluna bilər. Daha qalın örtüklər diffuziya maneəsinin uzunluğunu artırır, lakin interfasial gərginliyin qarşısını almaq üçün qrafit substratın istilik genişlənmə əmsalı ilə diqqətli uyğunlaşma tələb edir - CVD prosesinin dizaynında yaxşı xarakterizə olunan amil.

Övladlığa götürmə üçün praktiki mülahizələr

Örtülməmişdən TaC ilə örtülmüş komponentlərə keçid edən qurğular temperatur nəzarətində düzəlişləri gözləməlidir. Kaplama pirometr oxunuşlarını və ya gücün temperaturun kalibrlənməsini 20-50°C dəyişə bilən səth emissiyasını dəyişir. Bu dəyişmə proqnozlaşdırıla bilən və təkrarlana biləndir, ona görə də düzgün istilik təyinat nöqtələrini bərpa etmək üçün qısa bir kalibrləmə işi kifayətdir. Bu ilkin kompensasiyadan sonra örtülmüş sistem, örtülməmiş həmkarına nisbətən qaçışlar arasında daha ardıcıl davranaraq, hər qaçış üçün tənzimləmə ehtiyacını azaldır.

Nəticə

PVT əsaslı SiC istehsalı qrafit termal sahə komponentlərinə fövqəladə tələblər qoyur. CVD TaC örtüyü dörd bir-biri ilə əlaqəli təsirlər vasitəsilə bu tələblərə cavab verir: o, karbon hissəciklərinin buraxılmasını boğur, substrata silikon hücumunu maneə törədir, uzadılmış işləmə ardıcıllığı üzərində istilik sahəsinin simmetriyasını qoruyur və komponentlərin dəyişdirilməsi intervallarını uzadır. Bu nəticələr birlikdə kristal təmizliyini yaxşılaşdırır, bula başına istifadə edilə bilən məhsuldarlığı artırır və istehlak materiallarından hər bir vafli maya dəyərini azaldır. SiC vafli ölçüləri 200 mm-ə doğru irəlilədikcə və qüsur sıxlığı tələbləri daha da sərtləşdikcə, TaC kimi mühəndis örtüklərinin qəbulu, çox güman ki, qabaqcıl istehsal xətlərində bir seçimdən baza spesifikasiyasına qədər genişlənəcək.
