Bərk CVD SiC Fokus Üzüklərinin İstehsalında: Qrafitdən Yüksək Dəqiqlikli Hissələrə qədər

Dəqiqlik və ekstremal mühitlərin birgə mövcud olduğu yarımkeçirici istehsalının yüksək riskli dünyasında Silikon Karbid (SiC) fokus halqaları əvəzolunmazdır. Müstəsna istilik müqaviməti, kimyəvi dayanıqlığı və mexaniki gücü ilə tanınan bu komponentlər qabaqcıl plazma aşındırma prosesləri üçün vacibdir.

Onların yüksək performansının sirri Solid CVD (Kimyəvi Buxar Depoziti) texnologiyasındadır. Bu gün biz sizi ciddi istehsal səyahətini - xam qrafit substratından fabın yüksək dəqiqlikli "görünməz qəhrəmanına" qədər kəşf etmək üçün pərdə arxasına aparırıq.

I. Altı Əsas İstehsal Mərhələləri

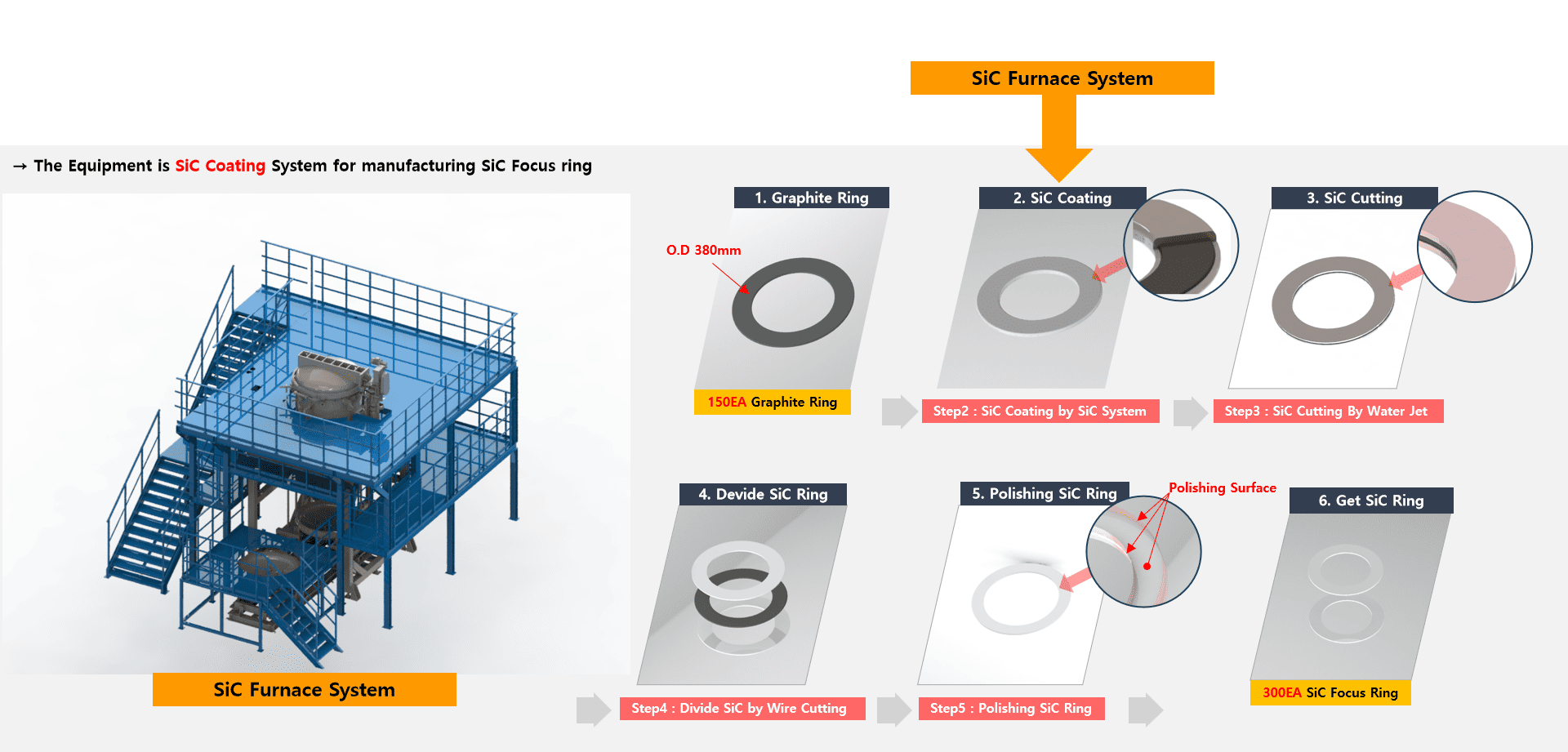

Solid CVD SiC fokus halqalarının istehsalı yüksək səviyyədə sinxronlaşdırılmış altı addımlı bir prosesdir:

• Qrafit substratının ilkin müalicəsi
• SiC örtüyünün çökməsi (əsas proses)
• Su Jeti ilə Kəsmə və Forma Vermə
• Telin kəsilməsinin ayrılması
• Dəqiq Cilalama
• Yekun keyfiyyət yoxlaması və qəbulu

Yetkin proses idarəetmə sistemi vasitəsilə 150 ​​qrafit substratın hər partiyası yüksək konversiya səmərəliliyini nümayiş etdirərək təxminən 300 bitmiş SiC fokus halqası verə bilər.

II. Texniki Dərin Dalış: Xammaldan Hazır hissəyə qədər

1. Material Hazırlığı: Yüksək Təmizlikdə Qrafit Seçimi

Səyahət premium qrafit üzükləri seçməklə başlayır. The purity, density, porosity, and dimensional accuracy of the graphite directly impact the adhesion and uniformity of the subsequent SiC coating. Before processing, every substrate undergoes purity testing and dimensional verification to ensure zero impurities interfere with the deposition.

2. Kaplamanın çökməsi: Bərk CVD-nin Ürəyi

The CVD process is the most critical phase, conducted in specialized SiC furnace systems. İki tələb olunan mərhələyə bölünür:

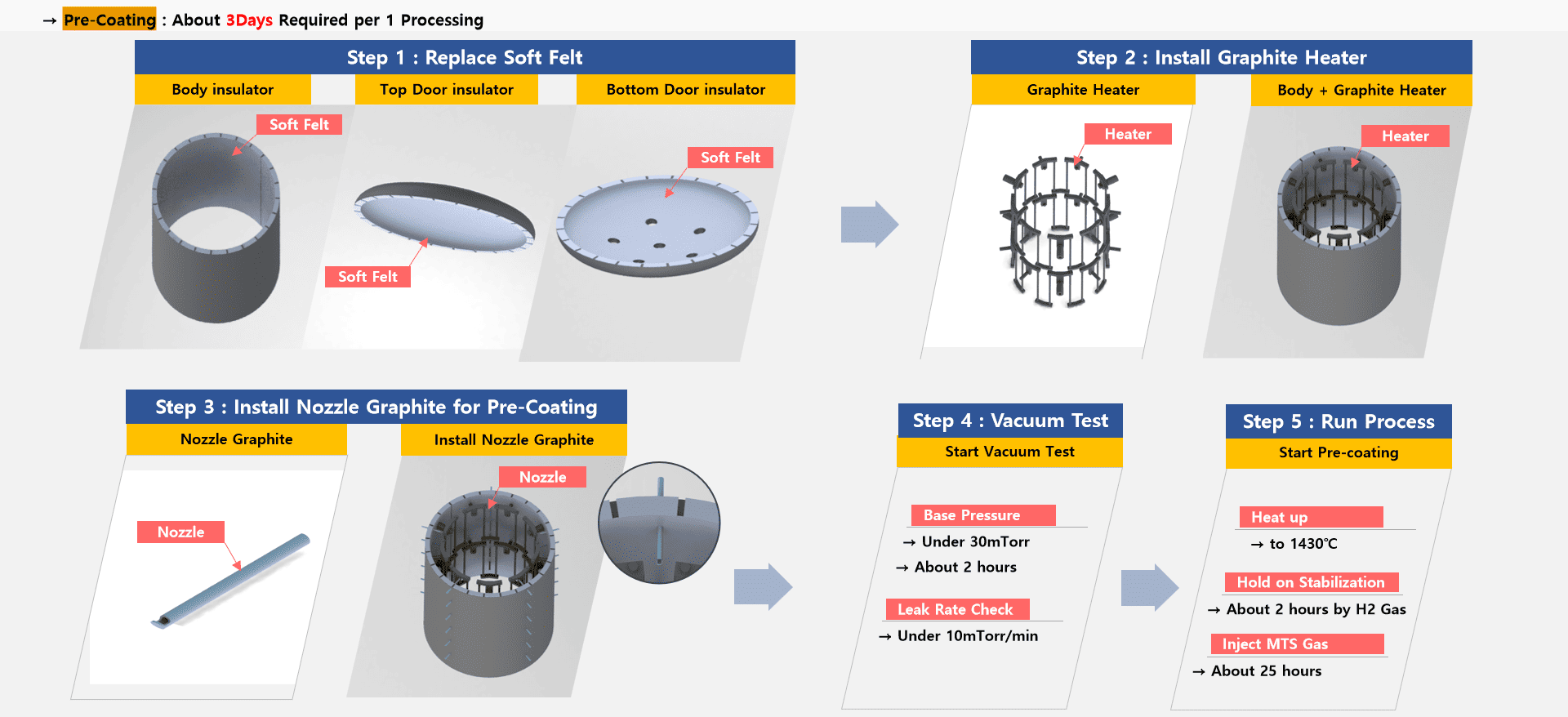

(1) Ön Örtmə Prosesi (~3 Gün/Paket):

• Quraşdırma: İstilik tutarlılığını təmin etmək üçün yumşaq keçə izolyasiyasını (üst, alt və yan divarlar) dəyişdirin; qrafit qızdırıcıları və xüsusi ön örtüklü nozziləri quraşdırın.
• Vakuum və Sızma Testi: Mikro sızmaların qarşısını almaq üçün kamera 30 mTorr-dan aşağı sızma dərəcəsi ilə 10 mTorr/dəq-dən aşağı əsas təzyiqə çatmalıdır.
• İlkin çökmə: Ocaq 1430°C-ə qədər qızdırılır. After 2 hours of H₂ atmosphere stabilization, MTS gas is injected for 25 hours to form a transition layer that ensures superior bonding for the main coating.

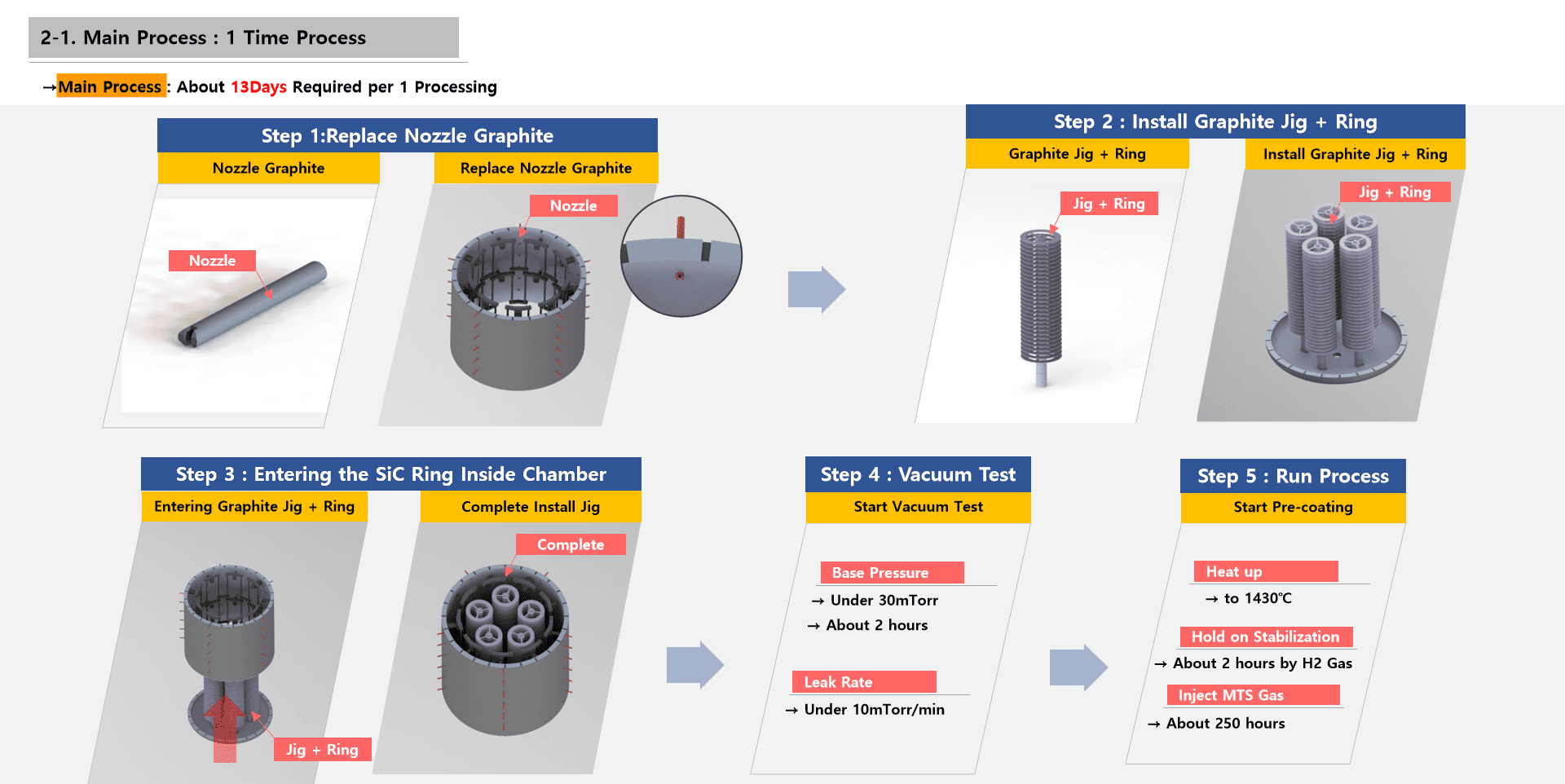

(2) Əsas Kaplama Prosesi (~13 Gün/Paket):

• Konfiqurasiya: Nozzləri yenidən tənzimləyin və hədəf halqalarla qrafit çəngəlləri quraşdırın.
• İkinci dərəcəli vakuum yoxlaması: Çöküntü mühitinin mükəmməl təmiz və sabit qalmasına zəmanət vermək üçün ciddi ikincili vakuum testi aparılır.
• Davamlı Artım: 1430°C-nin saxlanması ilə MTS qazı təxminən 250 saat ərzində vurulur. Bu yüksək temperatur şəraitində MTS yavaş-yavaş və bərabər şəkildə qrafit səthinə çökən Si və C atomlarına parçalanır. Bu, Solid CVD keyfiyyətinin əlaməti olan sıx, məsaməli olmayan SiC örtüyü yaradır.

3. Formalaşdırma və Dəqiq Ayırma

• Su ilə kəsmə: Yüksək təzyiqli su axınları halqanın kobud profilini müəyyən etmək üçün artıq materialı çıxararaq ilkin formalaşdırmanı həyata keçirir.
• Tel kəsmə: Dəqiq naqil kəsmə toplu materialı mikron səviyyəsində dəqiqliklə fərdi halqalara ayırır və onların ciddi quraşdırma tolerantlıqlarına cavab verməsini təmin edir.

4. Səthin İşlənməsi: Dəqiq Cilalama

Kəsmədən sonra SiC səthi mikroskopik qüsurları və emal toxumalarını aradan qaldırmaq üçün cilalanır. This reduces surface roughness, which is vital for minimizing particle interference during the plasma process and ensuring consistent wafer yields.

5. Yekun Yoxlama: Standart Əsaslı Qiymətləndirmə

Hər bir komponent ciddi yoxlamalardan keçməlidir:

• Ölçü Dəqiqliyi (məsələn, Xarici Diametr tolerantlığı ±0,01 mm)
• Kaplamanın qalınlığı və vahidliyi
• Səthi pürüzlülük
• Kimyəvi Saflıq və Qüsur Skanı

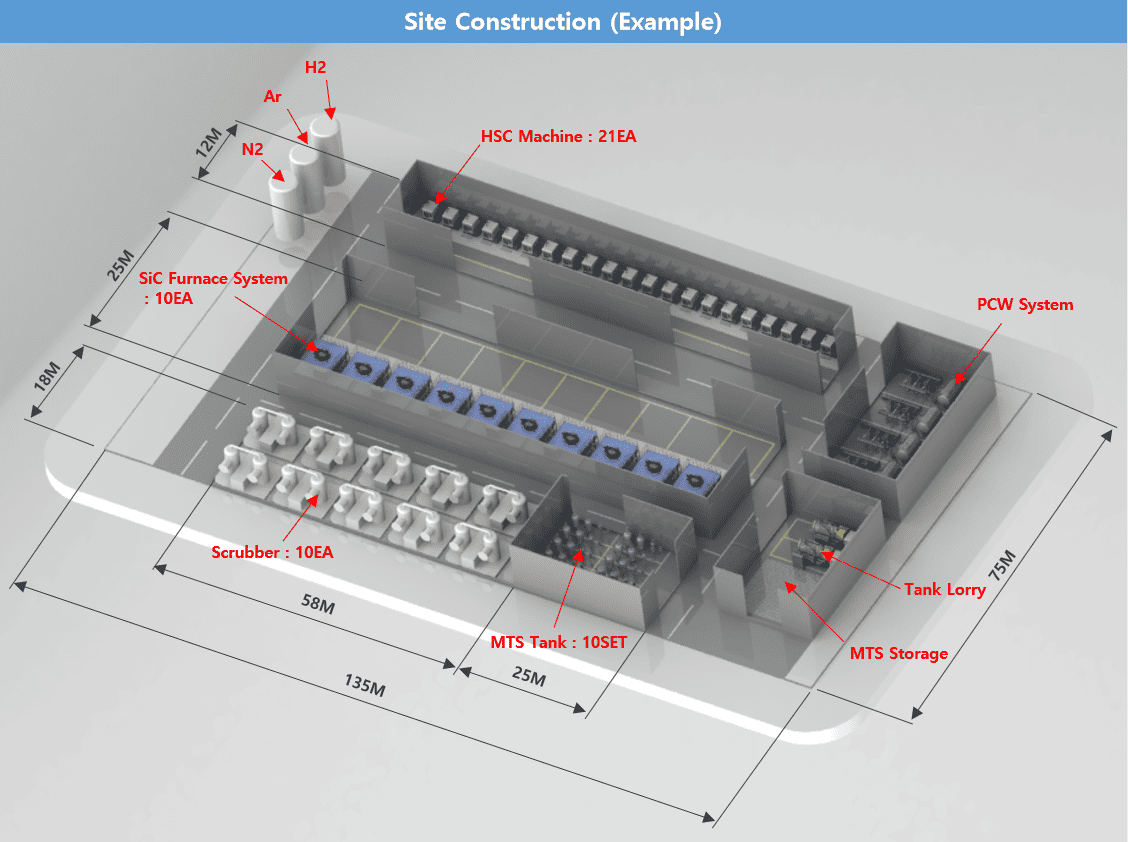

III. Ekosistem: Avadanlıqların İnteqrasiyası və Qaz Sistemləri

1. Əsas Avadanlıq Konfiqurasiyası

Dünya səviyyəli istehsal xətti mürəkkəb infrastruktura əsaslanır:

• SiC Soba Sistemləri (10 Vahid): Çox stansiyalı sinxron əməliyyatlara imkan verən kütləvi qurğular (7,9m x 6,6m x 9,7m).
• Qazın çatdırılması: 10 dəst MTS çənləri və çatdırılma platformaları yüksək təmizlikdə axın sabitliyini təmin edir.
• Dəstək Sistemləri: Ətraf mühitin təhlükəsizliyi üçün 10 skrubber, PCW soyutma sistemləri və 21 HSC (Yüksək Sürətli Emal) qurğuları daxildir.

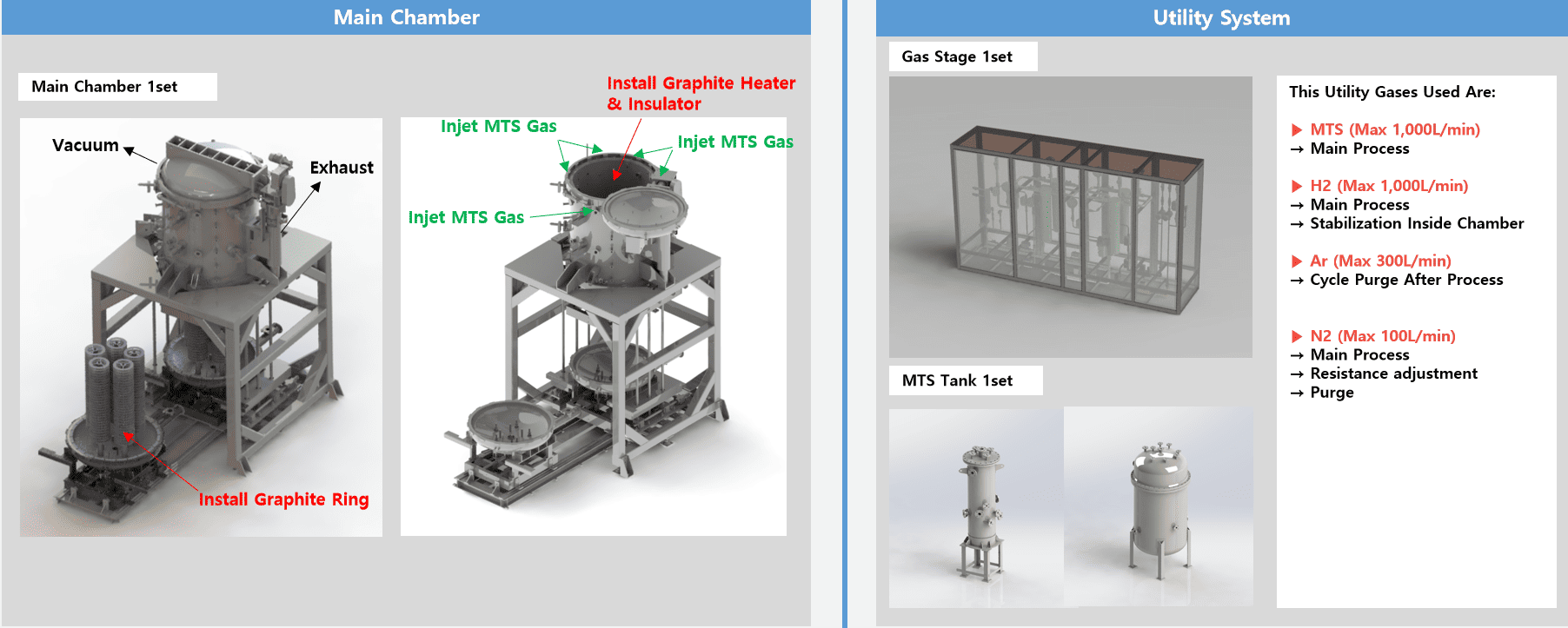

2. Əsas Qaz Sisteminin Funksiyaları

• MTS (Maks. 1000 L/dəq): Si və C atomlarını təmin edən əsas çökmə mənbəyi.
• Hidrogen (H₂, Maks. 1000 L/dəq): Ocaq atmosferini sabitləşdirir və reaksiyaya kömək edir.
• Arqon (Ar, Maks. 300 L/dəq): Prosesdən sonrakı təmizləmə və təmizləmə üçün istifadə olunur.
• Azot (N₂, Maks. 100 L/dəq): Müqavimətin tənzimlənməsi və sistemin təmizlənməsi üçün istifadə olunur.

Nəticə

Bərk CVD SiC fokus halqası "istehlak materialı" kimi görünə bilər, lakin o, əslində materialşünaslıq, vakuum texnologiyası və qaz nəzarətinin şah əsəridir. Qrafit mənşəyindən hazır komponentə qədər hər bir addım qabaqcıl yarımkeçirici qovşaqları dəstəkləmək üçün tələb olunan ciddi standartların sübutudur.

Proses qovşaqları daralmağa davam etdikcə, yüksək performanslı SiC komponentlərinə tələbat yalnız artacaq. Yetkin, sistematik istehsal yanaşması aşındırma kamerasında sabitliyi və növbəti nəsil çiplər üçün etibarlılığı təmin edir.
