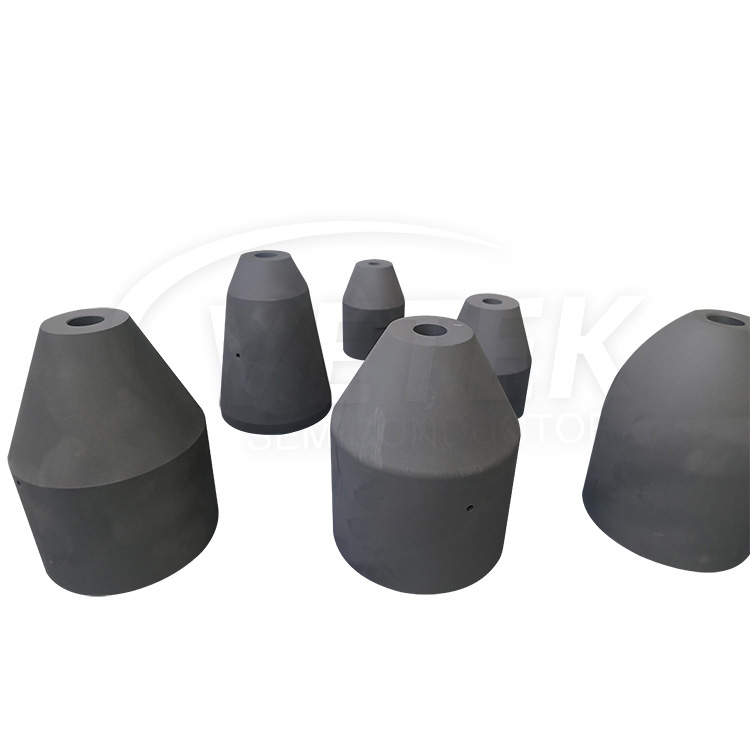

Silikon tək kristal jig çəkin

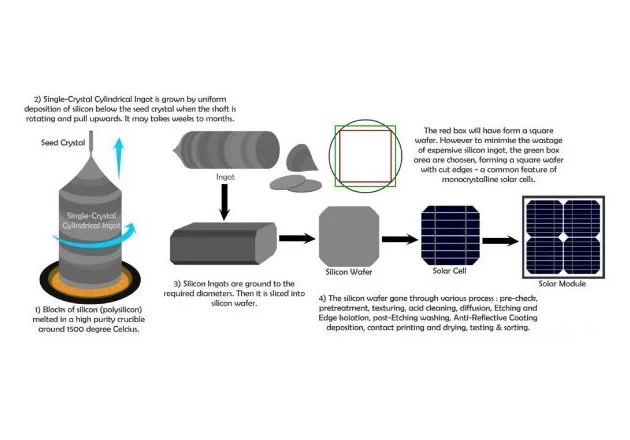

Veteksemiconun üstünlüyü məhsulu çəkmə Silicon Sublal Jig, PV sənayesində CZ metodu tərəfindən Monokristal Silikon Çəkmə üçün hazırlanmışdır. Sorğunuzu bizə xoş gəlmisiniz.

Əsas funksiyalar və texniki məqamlar

●  Ultra Yüksək Saflıq Nəzarəti

Müştəri ehtiyaclarına görə, fotovoltaik və ya yarımkeçirici dərəcəli materialları, çirkli məzmunu <5PPM, elektron sinif standartlarına qədər (GB / T 12963) qədər monokristal silikonun təmizliyini təmin etmək

●  Ağıllı Temperature Sahə İdarəetmə

7 zona Müstəqil Temperatur İdarəetmə Sistemi, ± 0.5 ℃ Dəqiqlik Nəzarət, Dəstək CZ / FZ İki Kristal Böyümə rejimi Pulsuz keçid (Temperatur əyri dəyişikliklərinin dinamik görüntüsü, vizuallaşdırmanı artırın)

●  Uzun xidmət müddəti

With multi-layer composite coating technology, a single mold can complete 3000+ crystal pulling cycles, reducing maintenance costs by 60%

Tipik tətbiq ssenarisi

● 8 düym yuxarıda böyük ölçülü gofrets: 300 mm diametrli kristal böyüməsi ilə əlaqəli xüsusi istilik sahəsi dizaynı

● Fotovoltaik N Tipi Monokristalin Silikon Wafer: Oksigen Məzmun Nəzarət <12ppma, Topcon Batareya Prosesi üçün Uyğundur

● Mürəkkəb yarımkeçirici R & D: GAAS, SIC və digər üçüncü nəsil yarımkeçirici material hazırlığı ilə uyğun gəlir

Niyə həllimizi seçirsiniz?

●  Dəqiq parametr nəzarəti

Bərk maye interfeys morfologiyasının optimallaşdırılması AI alqoritmi, dislokasiya sıxlığı <500 / sm² (yarı standart yoxlama)

●  Sürətli çatdırılma qabiliyyəti

Xüsusi Xidmətləri dəstəkləyin: 5 iş günü ərzində tam rəsm təsdiqlənməsi → 30 gün çatdırılma

●  Qlobal Xidmət Şəbəkəsi

7 × 24 saat təmin edən peşəkar onlayn xidmət mərkəzini təmin edin
