Aixtron G10 Komponentləri: Yüksək Performanslı SiC Epitaksi üçün əsas hissələr

Silicon Carbide (SiC) texnologiyası daha böyük vaflilərə və daha yüksək məhsuldarlığa doğru irəliləyir. Bu o deməkdir ki, Aixtron G10 platforması kimi qabaqcıl epitaksiya sistemləri üçüncü nəsil yarımkeçiricilər istehsalında getdikcə daha çox əhəmiyyət kəsb edir.

Köhnə reaktorlarla müqayisədə, Aixtron G10 sistemləri istilik sahələrinə, qaz axınının dayanıqlığına, hissəciklərin çirklənməsinə və hissələrin nə qədər davam etməsinə daha ciddi nəzarət tələb edir. Hər bir daxili reaktor komponenti epitaksial böyümə keyfiyyətinə, vaflinin vahidliyinə və istehsal sabitliyinə birbaşa təsir göstərir.

Bu məqalə sizi SiC epitaksi sistemlərində istifadə olunan əsas Aixtron G10 Komponentləri ilə tanış edir. Onların nə etdiyini, hansı materialları tələb etdiyini və yüksək temperaturda yarımkeçirici emalda nə üçün vacib olduğunu izah edəcəyik.

Aixron G10 Komponentləri Nədir?

Aixron G10 Komponentləri SiC epitaksi kamerasının içərisində oturan əsas daxili reaktor hissələridir. Onlar birlikdə istilik şəraitini sabit saxlamağa, qaz paylanmasını optimallaşdırmağa, vafli fırlanmanı dəstəkləməyə və yüksək temperaturda epitaksial böyümə zamanı çirklənməni azaltmağa kömək edir.

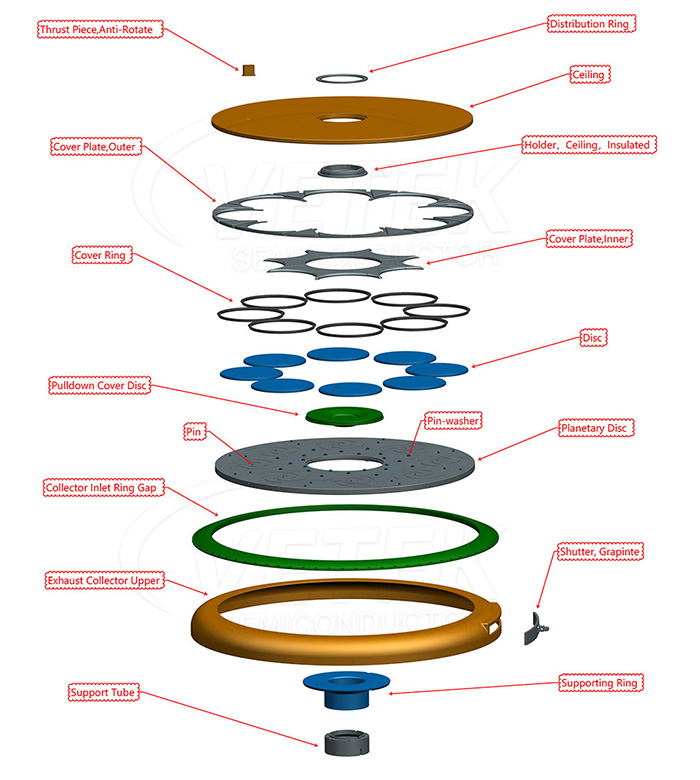

Aixron G10 reaktorunda tapa biləcəyiniz tipik hissələrə aşağıdakılar daxildir:

• Tavan
• Paylama Üzüyü
• Qapaq üzüyü
• Qapaq Plitələr
• Planet diski
• Açılan Qapaq Diski
• Egzoz kollektoru
• Dəstəkləyici Üzük
• Dəstək borusu
• Qrafit qapaq
• Pin və Pəncərə Yuyucu Kompleksləri

Bu hissələrin əksəriyyəti silan və karbohidrogenlər kimi aşındırıcı proses qazlarına məruz qalarkən 1500°C-dən yuxarı temperaturda davamlı olaraq işləyir. Beləliklə, material performansı tamamilə vacibdir.

Aixron G10 reaktorunun daxilindəki əsas funksional sahələr

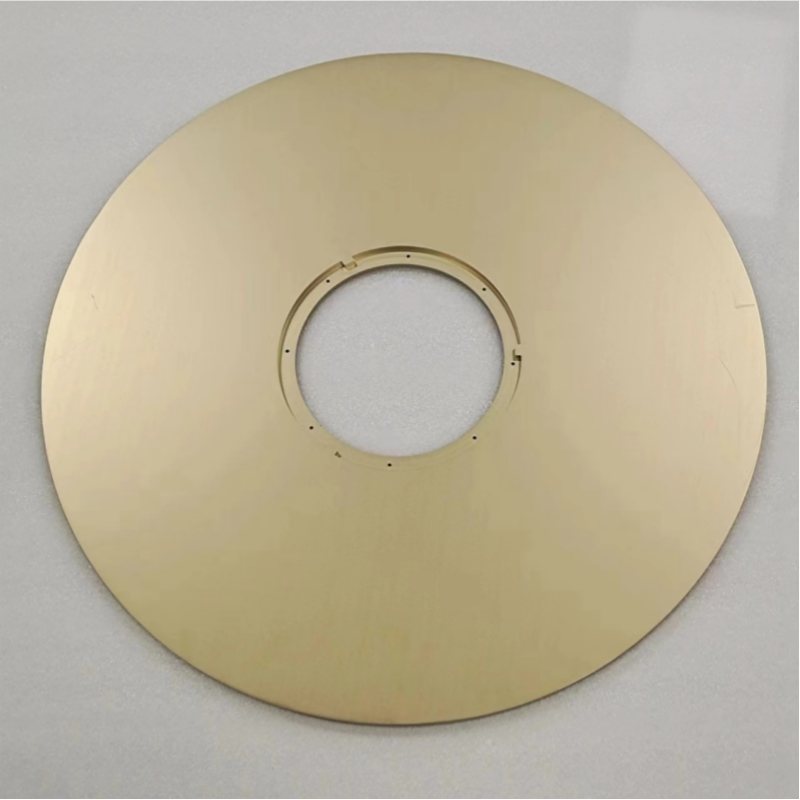

1. Tavan Komponentləri

Tavan reaktorun istilik sahəsinin əsas hissəsidir. O, kameranın temperaturunu sabit saxlamağa kömək edir, qaz axınına rəhbərlik edir və yuxarı reaktor strukturlarını birbaşa istilikdən qoruyur.

Yaxşı tavan komponentləri olmalıdır:

• Bərk termal sabitlik
• Aşağı hissəcik istehsalı
• Korroziyaya qarşı güclü müqavimət
• Vahid örtük keyfiyyəti
• Uzunmüddətli ölçü sabitliyi

CVD SiC örtüklü qrafit burada ümumi seçimdir, çünki o, sizə qrafitin istilik keçiriciliyini və silikon karbidin kimyəvi müqavimətini verir.

2. Paylama halqası

Paylama halqası kamera daxilində qaz axınına nəzarət edir və istiqamətləndirir. Qaz paylama vahidinin əldə edilməsi bütün vaflilərdə ardıcıl epitaksial təbəqə qalınlığına nail olmaq üçün vacibdir.

Qaz axını yaxşı idarə olunmursa, aşağıdakılarla qarşılaşa bilərsiniz:

• Qalınlığın dəyişməsi
• Dopinq uyğunsuzluqları
• Səth qüsurları
• Aşağı vafli məhsuldarlığı

Buna görə yüksək emal dəqiqliyi və vahid örtük bu hissə üçün çox vacibdir.

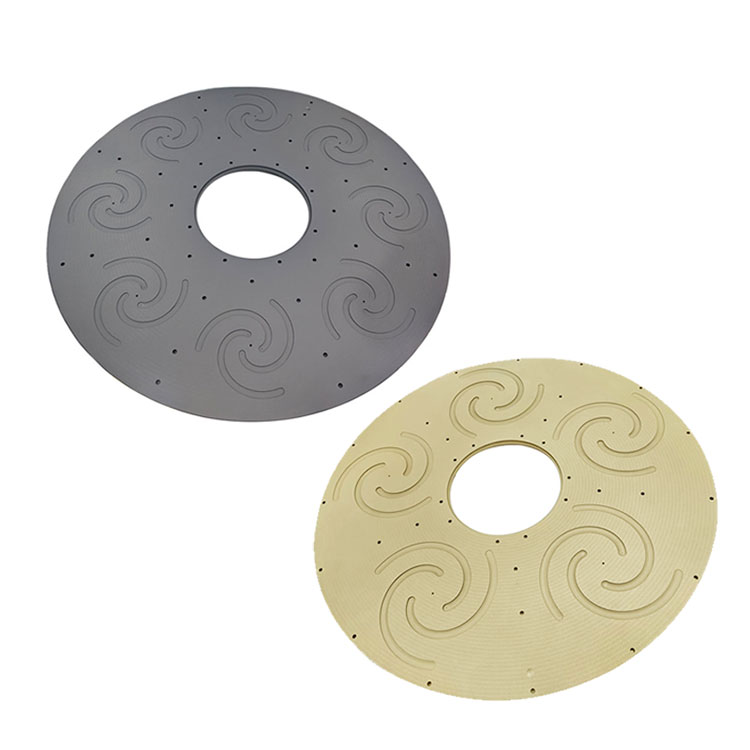

3. Planet disk sistemi

Planet diski epitaksial böyümə zamanı vafliləri döndərən şeydir. Hamar fırlanma temperaturun vahidliyini yaxşılaşdırır və bütün vaflilərin oxşar qaza məruz qalmasını təmin edir.

Böyük ölçülü SiC vafli istehsalı üçün planet sistemi aşağıdakıları təmin etməlidir:

• Yaxşı düzlük
• Aşağı istilik deformasiyası
• Yüksək struktur gücü
• Təkrar isitmə və soyutma ilə sabit əməliyyat

Diskin özü adətən inkişaf etmiş CVD SiC örtüyü ilə yüksək təmizlikli qrafitdən hazırlanır.

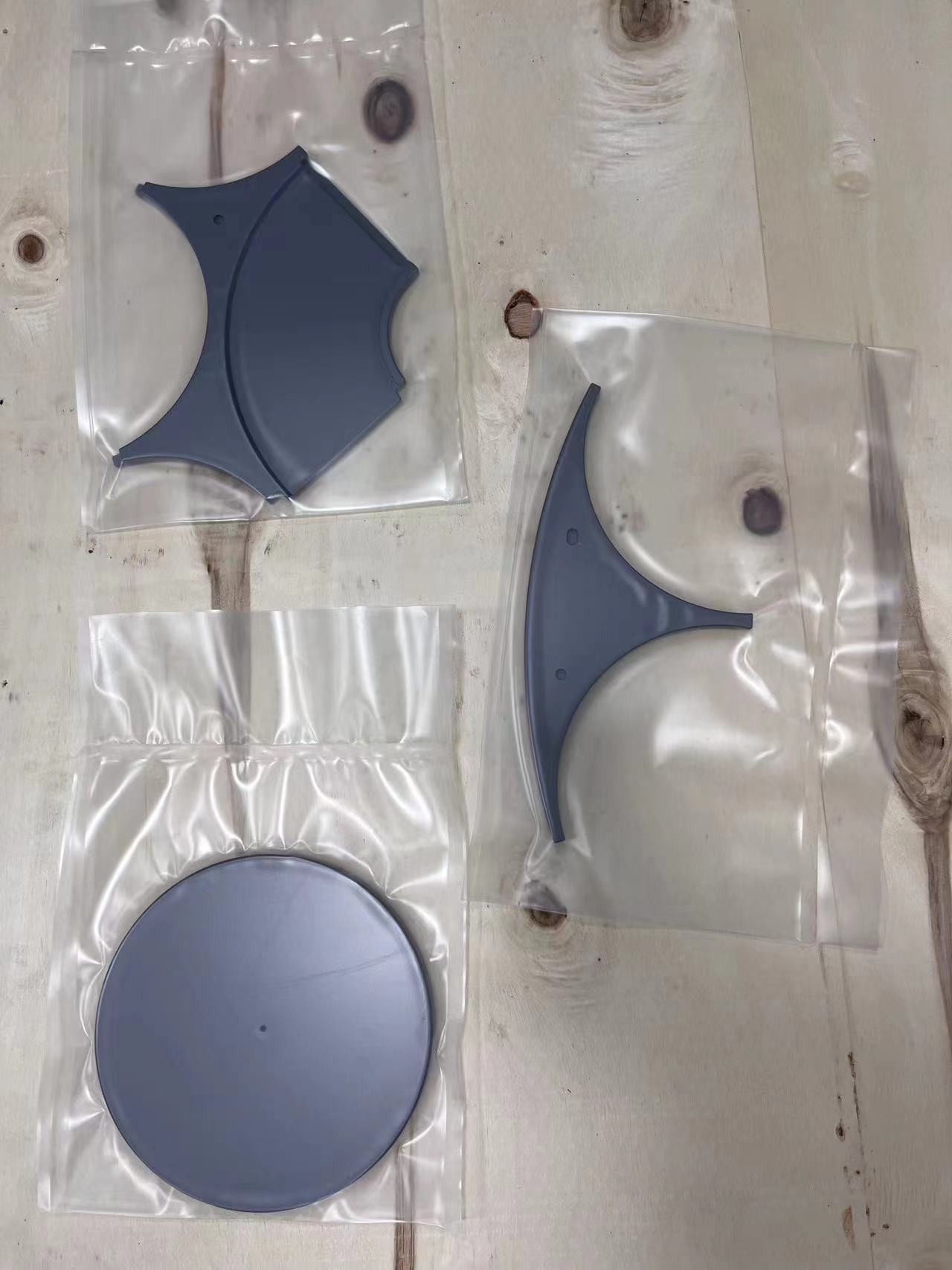

4. Qapaq üzükləri və örtük lövhələri

Qapaq Üzükləri və Qapaq Plitələri müəyyən reaktor sahələrini qoruyur və istilik sahəsini sabitləşdirməyə kömək edir.

Bu hissələr kömək edir:

• İstənməyən çöküntüləri azaldın
• Hissəciklərin çirklənməsini minimuma endirmək
• Qrafit strukturlarını qoruyun
• Kameranın ömrünü uzadın

Çoxlu termal velosipeddən keçdikləri üçün, güclü örtük yapışması mütləqdir.

5. Egzoz Kollektor Sistemi

Egzoz Kollektoru işlənmiş qaz axınını idarə edir və kameranın təzyiqini sabit saxlamağa kömək edir.

Sabit egzoz axını aşağıdakılara gətirib çıxarır:

• Daha yaxşı prosesin təkrarlanması
• Daha təmiz kamera mühiti
• Daha az hissəcik yığılması
• Baxım arasında daha uzun fasilələr

Qabaqcıl SiC epitaksi sistemlərində egzozla əlaqəli hissələr də aqressiv kimyəvi maddələrə və istilik stresinə qarşı durmalıdır.

SiC Epitaxy-də material seçimi niyə vacibdir?

SiC epitaksiyası çətin bir mühitdir. Ənənəvi materiallar tez-tez belə problemlərlə üzləşir:

• Kaplamanın soyulması
• Qrafit eroziyası
• Termal krekinq
• Hissəciklərin yaranması
• Qısa xidmət müddəti

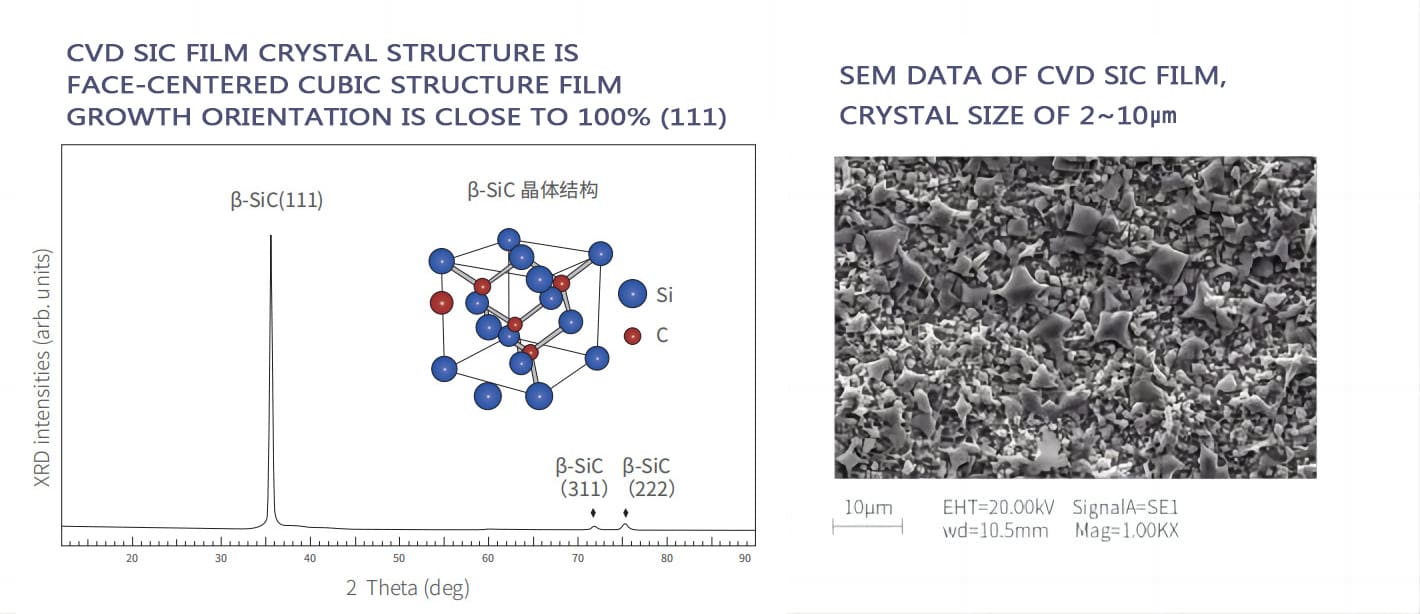

Bu problemləri həll etmək üçün qabaqcıl yarımkeçirici reaktorlar CVD SiC ilə örtülmüş qrafitə müraciət edirlər. CVD SiC örtüyü sizə verir:

• Əla kimyəvi müqavimət
• Yüksək təmizlik
• Böyük termal şok müqaviməti
• Aşağı çirklənmə riski
• Uzun əməliyyat müddəti

Hal-hazırda, bu, yüksək səviyyəli SiC epitaksi reaktor hissələri üçün ən çox istifadə olunan materiallardan biridir.

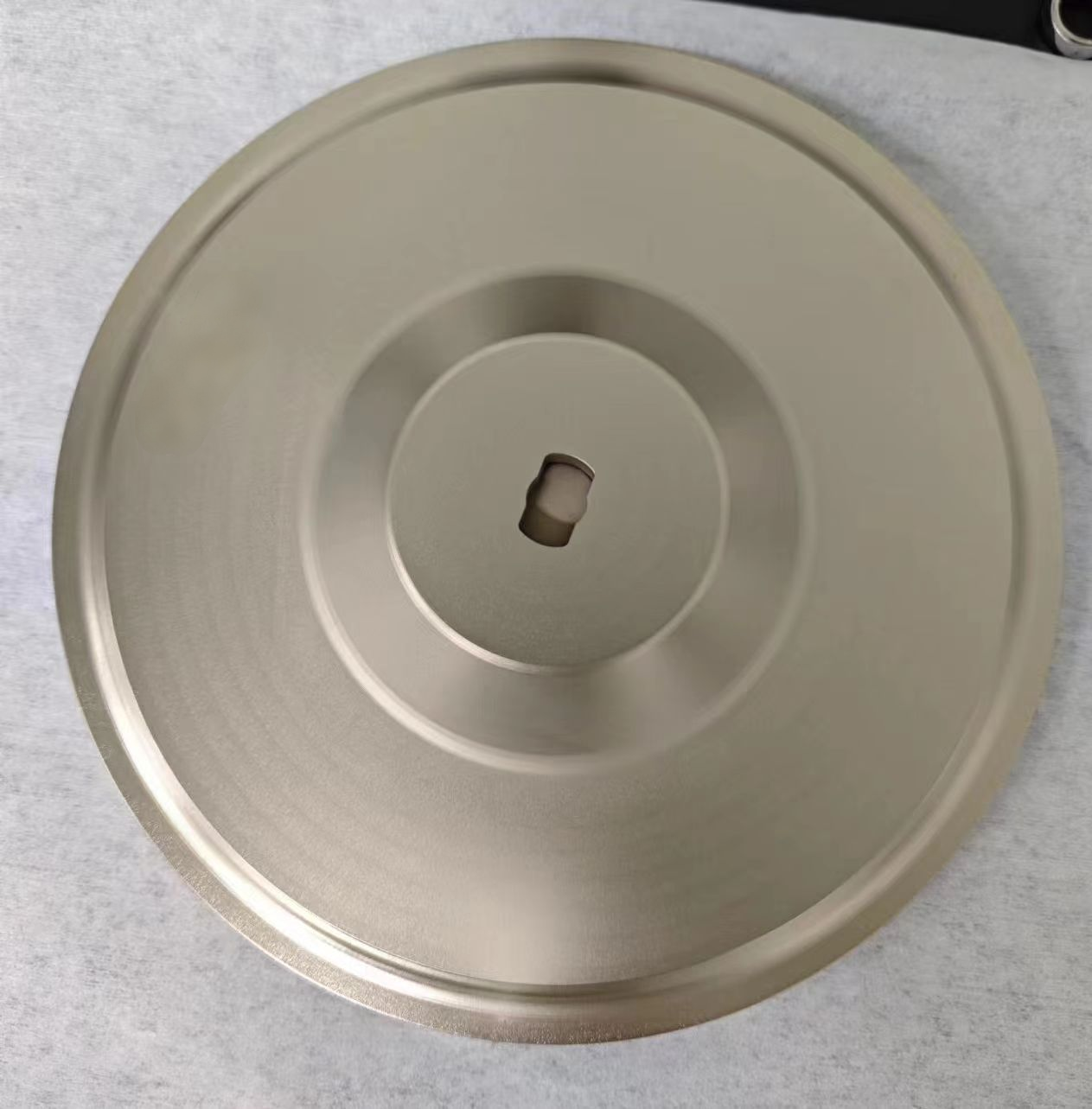

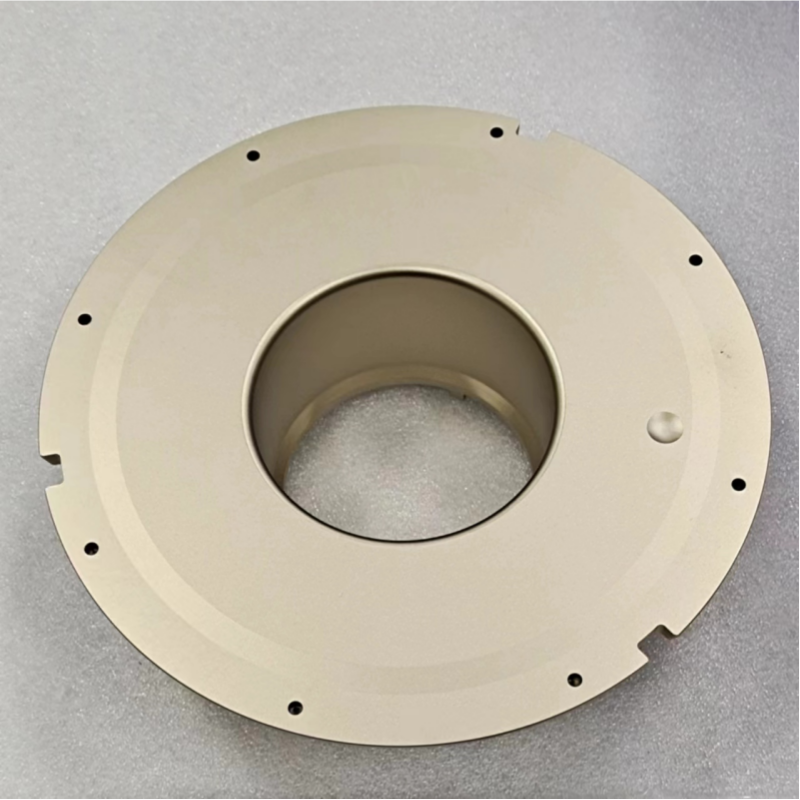

TaC (Tantal Carbide) örtüyü ultra yüksək temperatur tətbiqləri üçün növbəti addım kimi ortaya çıxır. Adi SiC örtükləri ilə müqayisədə TaC örtükləri aşağıdakıları təklif edir:

• Daha yaxşı yüksək temperatur sabitliyi
• Daha güclü korroziya müqaviməti
• Hissəciklərin əmələ gəlməsi riskinin aşağı olması
• 2000°C-dən yuxarı sabit işləmə

TaC örtükləri daha böyük vafli və daha yüksək temperaturdan istifadə edən gələcək platformalar üçün xüsusilə perspektivli görünür.

Aixron G10 Komponentləri üçün İstehsal Problemləri

Yüksək keyfiyyətli Aixtron G10 Komponentlərinin hazırlanması qabaqcıl istehsal imkanlarını tələb edir, o cümlədən:

• Yüksək təmizlikdə qrafitin təmizlənməsi
• Dəqiq CNC emal
• Yarımkeçirici dərəcəli örtük mühitləri
• Vahid CVD örtük texnologiyası
• Böyük ölçülü komponentlərin işlənməsi
• Ciddi təmizlik və ölçülü nəzarət

Ölçülərdə və ya örtük vahidliyində hətta kiçik bir sapma reaktorun sabitliyinə və epitaksial performansa təsir göstərə bilər.

VeTek Yarımkeçiricinin Aixtron G10 Komponentləri üçün Bacarıqları

VeTek Semiconductor qabaqcıl epitaksiya tətbiqləri üçün yarımkeçirici dərəcəli qrafit və örtük texnologiyaları üzrə ixtisaslaşmışdır.

Biz aşağıdakılarla uyğun gələn fərdi komponentlər təklif edirik:

• Aixron G10
• Aixron G5
• SiC epitaksiya sistemləri
• MOCVD reaktorları

Məhsul çeşidimizə daxildir:

• CVD SiC örtüklü qrafit komponentləri
• TaC örtük komponentləri
• Planet diskləri
• Tavan komponentləri
• Qapaq üzükləri
• Qrafit istilik sahəsi hissələri
• Bərk SiC komponentləri

Bu məhsullar SiC epitaksiyası, LED epitaksisi və qabaqcıl yarımkeçirici termal sahə sistemlərində geniş istifadə olunur.

Nəticə

SiC yarımkeçirici istehsalı daha böyük vaflilərə və daha yüksək istehsal səmərəliliyinə doğru irəlilədikcə, Aixtron G10 Komponentləri reaktorun sabitliyi və epitaksial keyfiyyət üçün getdikcə daha vacib olur.

Tavan konstruksiyalarından və planetar disklərdən qaz paylama və egzoz sistemlərinə qədər hər bir komponent birbaşa istilik idarəetməsinə, çirklənməyə nəzarətə və vafli konsistensiyaya təsir göstərir.

Yüksək təmizlikli qrafit materialları, qabaqcıl CVD SiC örtük texnologiyası və yeni nəsil TaC örtüklərini birləşdirərək, müasir reaktor hissələri gələcək yarımkeçirici sənayesi üçün SiC epitaksi istehsalını daha sabit və səmərəli etməyə kömək edir.
