Niyə CVD TaC Üçüncü Nəsil Yarımkeçiricilərdə "Yüksək Temperatur Zirehi" ilə örtür

SiC kristal inkişaf sobasının daxilindəki mühit yarımkeçiricilər istehsalında ən az bağışlayan mühitlərdən biridir: temperatur 2400°C-dən yuxarıdır, hidrogen və ammonyak konsentrasiyaları yüksəkdir və qrafit komponentləri daim hissəciklərin tökülməsi və çirkləri buraxma riski altındadır. Proses mühəndisləri uzun müddətdir ki, həddindən artıq istiliyə, aqressiv kimyaya və çirklənməyə tab gətirə bilən maddi həll yolu axtarırlar.

CVD tantal karbid (TaC) örtüyü sakitcə bu cavaba çevrildi - ərimə nöqtəsi 3880°C, aşındırma sürəti NH₃-də cəmi 0,2μm/saat və H₂-də 0,1μm/saat və kritik çirklənmə səviyyələri ppb ilə ölçülür. Bununla belə, onu həqiqətən cəlbedici edən istehsal mərtəbəsində baş verənlərdir: mikro boru qüsurlarının sıxlığı 90%-dən çox azalır, kristalların ümumi tərkibi 70%-dən çox azalır və müqavimət 2-3 dəfə artır.
Beləliklə, TaC örtüyü buna necə nail olur? Onun performans üstünlükləri haradan gəlir? Hansı real dünya tətbiqlərində ən çox dəyər verir? Və bazar hansı istiqamətə doğru gedir? Bu məqalə sistematik olaraq CVD TaC örtüyünün texniki prinsiplərini, əsas xüsusiyyətlərini, əsas tətbiq ssenarilərini və sənaye tendensiyalarını araşdırır.

1. CVD TaC örtüyü nədir?

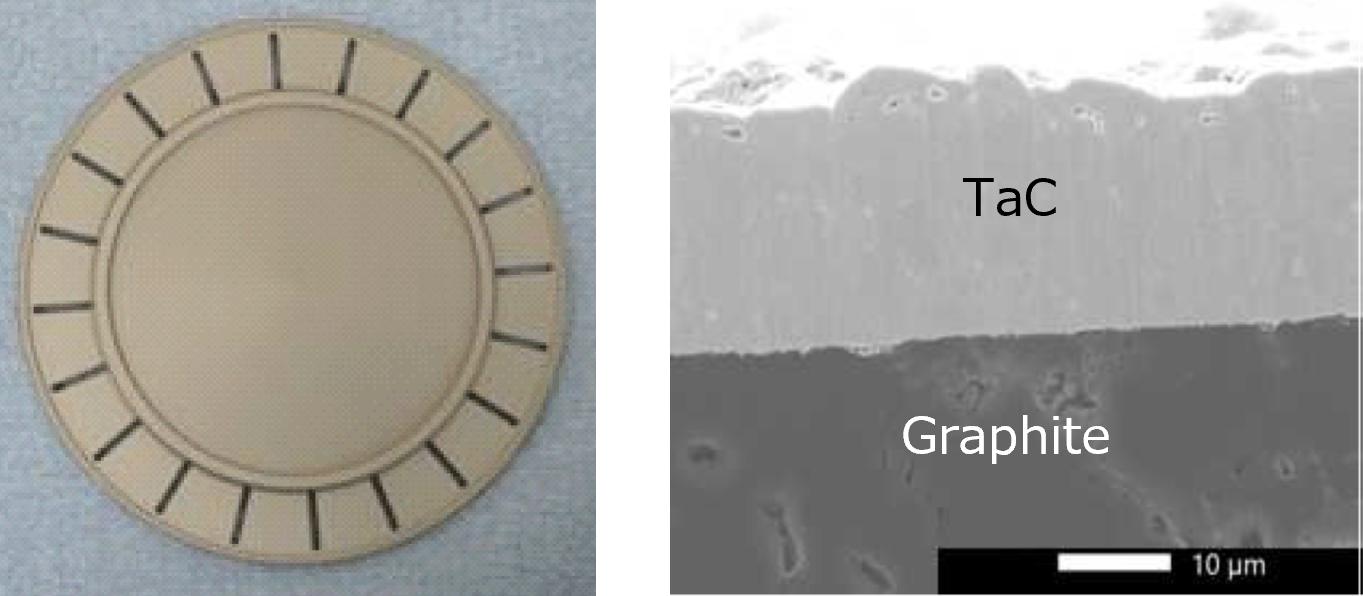

Əslində, CVD TaC örtüyü kimyəvi buxar çöküntüsündən istifadə edərək yüksək təmizlikli qrafit substratların üzərinə çökdürülmüş, fərqli qızılı-sarı görünüşlü keramika tərkibli tantal karbidinin (TaC) qoruyucu təbəqəsidir. Materialın özü birlikdə tapmaq çətin olan xüsusiyyətlərin birləşməsini gətirir: 3880°C ərimə nöqtəsi, 15-19 GPa aralığında sərtlik, güclü kimyəvi təsirsizlik və aqressiv proses mühitlərində yaxşı dayanan korroziyaya qarşı müqavimət.

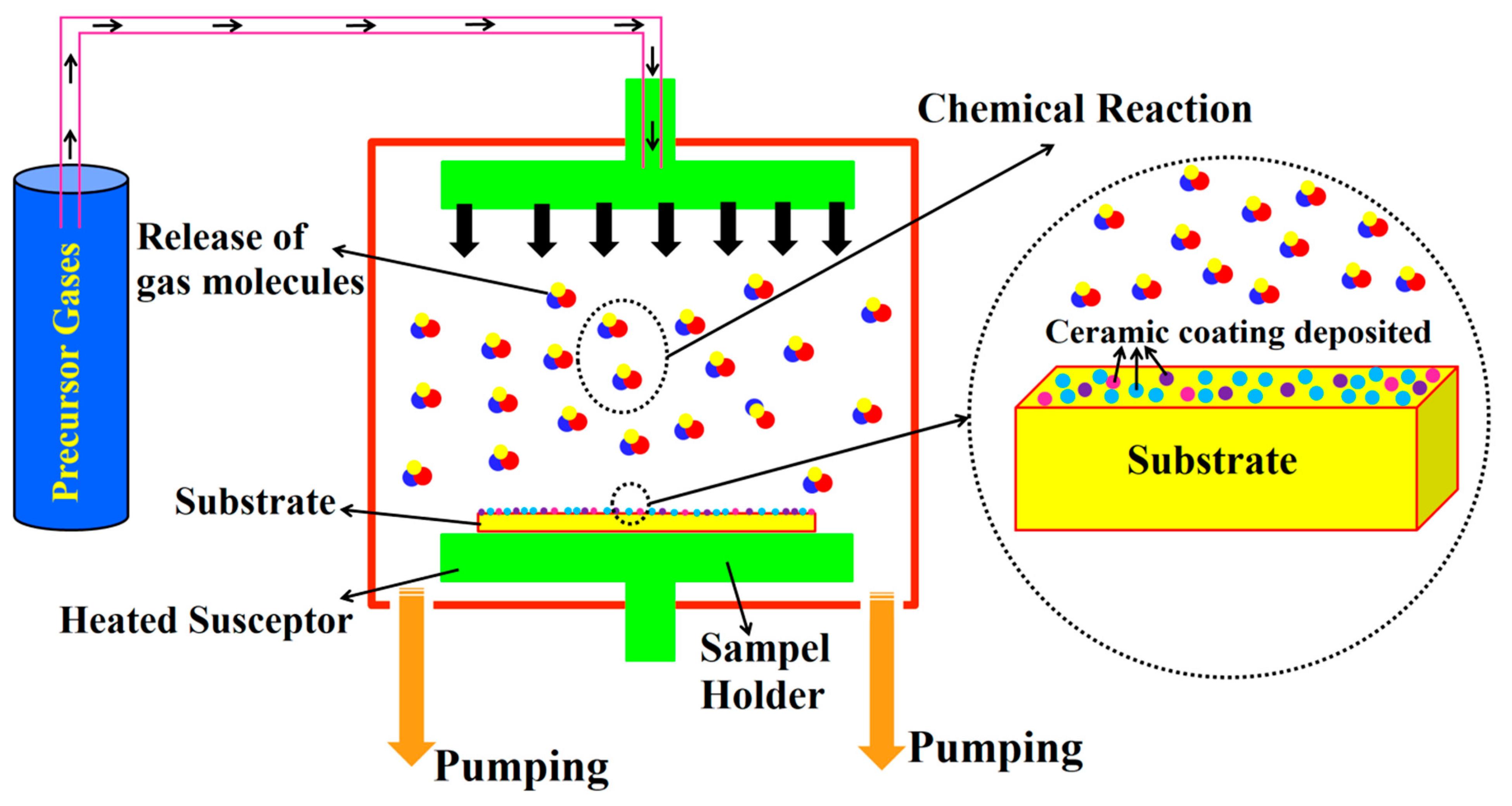

TaC örtüklərinin istehsalının müxtəlif yolları arasında CVD ən yetkin yol olaraq qalır. Tipik resept, ətraflı göstərildiyi kimi, arqon və hidrogen tərəfindən qızdırılan kameraya daşınan tantal və karbon prekursorları kimi tantal pentaklorid (TaCl₅) və propilen (C₃H₆) ilə başlayır. Buxarlanmış TaCl₅ qrafit səthinə çatdıqdan sonra adsorbsiya edilir və ardıcıl parçalanma və rekombinasiya reaksiyalarına məruz qalır. Yalnız səth təbəqəsi deyil, ərinmiş duz və ya sol-gel emalı kimi alternativ üsullarla əldə edilə biləndən daha vahid və tərkibinə nəzarət edilə bilən sıx, yaxşı yapışan örtükdür.

2. CVD TaC Kaplamasının Əsas Performans Üstünlükləri

2.1 Çox yüksək istilik sabitliyi
CVD TaC örtüyü 3880°C-də əriyir, buna görə də 2200°C-dən yuxarıda belə struktur olaraq sağlam qalır. Bu, onu SiC kristalının böyüməsi və MOCVD kimi tələbkar yarımkeçirici proseslər üçün yaxşı uyğunlaşdırır - adi SiC örtüklərinin çox istiləşdiyi zaman pisləşdiyi yerlər.

2.2 Mükəmməl kimyəvi korroziyaya davamlılıq
Bu örtük hidrogen, ammonyak, xloridlər və silisium buxarı kimi aşındırıcı proses qazlarına qarşı yaxşı dayanır. SiC örtükləri ilə müqayisədə, yüksək temperaturlu yarımkeçirici mühitlərdə qrafitin deqradasiyası və hissəciklərin çirklənməsini azaldır. Nəticə? Daha yaxşı proses sabitliyi və daha yüksək vafli məhsuldarlığı.

2.3 Yaxşı mexaniki sərtlik və termal zərbəyə davamlılıq
CVD TaC örtüyü sərtdir və qrafit substratlara güclü şəkildə bağlanır, buna görə də yavaş köhnəlir və termal zərbələri gözəl idarə edir. Çatlamadan və soyulmadan təkrarlanan sürətli isitmə və soyutma dövrlərinə davam edə bilər. Bu, daha uzun komponent ömrü və daha sürətli proses sürəti deməkdir.

2.4 Ultra-yüksək təmizlik və çirklənmənin qarşısının alınması
TaC örtüyü çox aşağı çirklənmə səviyyələrinə malikdir və möhkəm diffuziya maneəsi kimi çıxış edir – o, çirkləndiricilərin qrafit substratdan və böyümə mühitinə miqrasiyasını dayandırır. Bu, kristal qüsurlarını azaltmağa kömək edir, çirkləri kənarda saxlayır və SiC kristallarının həm keyfiyyətini, həm də müqavimətini yaxşılaşdırır.

3. CVD TaC Kaplamasının Tipik Tətbiq Ssenariləri

3.1 SiC Tək Kristal Artım (PVT Metod)
SiC monokristallarının PVT böyüməsi prosesində TaC örtüyü potalar, bələdçi halqalar və toxum kristal sahibləri kimi əsas qrafit komponentlərinə tətbiq olunur. Fan et al. TaC örtüyü təkcə fiziki mühafizəni təmin etmir, həm də aşağı emissiya xüsusiyyətləri ilə kristal böyüməsi interfeysində temperatur qradiyentini tənzimləyir, radial temperaturun vahidliyini yaxşılaşdırır, SiC sublimasiya stoxiometriyasını saxlayır, çirklərin miqrasiyasını boğur və enerji istehlakını azaldır. Meng et al. “Journal of Crystal Growth” daha da təsdiq edir ki, TaC ilə örtülmüş qrafit relay halqası və qrafit kağızı olan pota strukturundan istifadə edərək yetişdirilən kristal külçə kristal mükəmməlliyi və interfeys forması baxımından üstün xüsusiyyətlər nümayiş etdirir. Faktiki ölçmələr göstərir ki, TaC ilə örtülmüş tigelərlə yetişdirilmiş kristal külçələrin diametrindən kənarlaşma ≤2% təşkil edir və kristal səthinin hamarlığı (RMS) 40% yaxşılaşır.

3.2 GaN/SiC Epitaksial artım

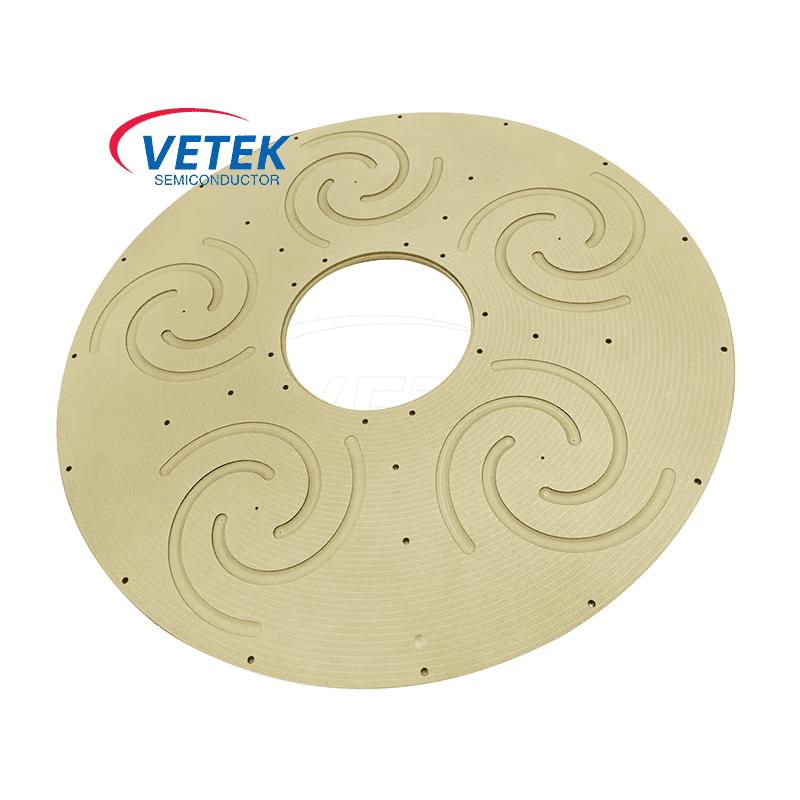

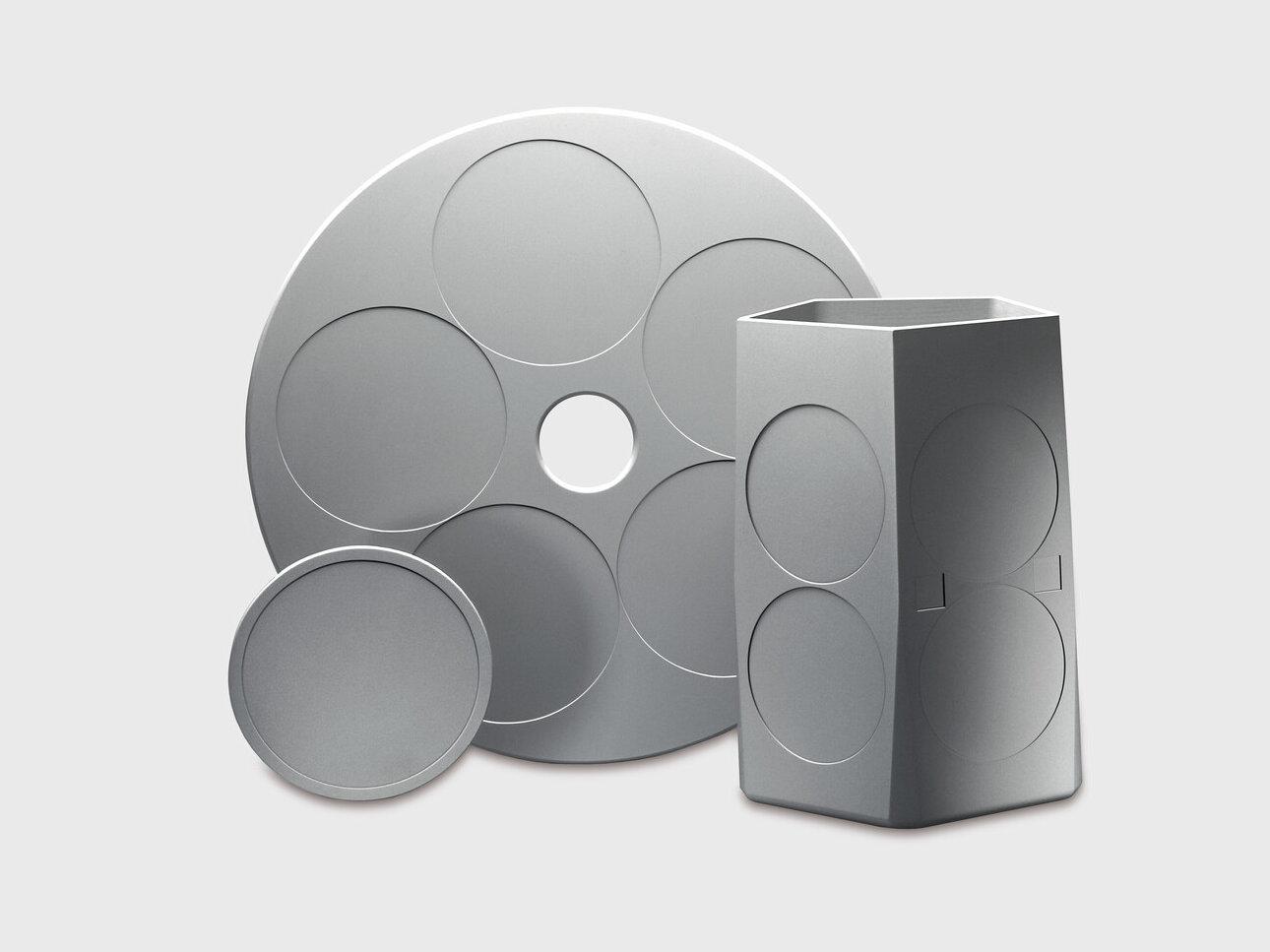

GaN və SiC epitaksisi üçün CVD reaksiya kameralarında TaC örtüyü vafli daşıyıcılar, peyk diskləri, nozullar və sensorlar kimi komponentlərə geniş şəkildə tətbiq olunur. Bu komponentlər yüksək temperatur və korroziyalı mühitlərdə uzun müddət işləməlidir və TaC örtüyü onların xidmət müddətini əhəmiyyətli dərəcədə uzada və proses məhsuldarlığını yaxşılaşdıra bilər. Aixtron G5 kimi MOCVD avadanlıqlarında TaC örtüyünün prosesin sabitliyini təmin etmək üçün əsas material olduğu sübut edilmişdir.

3.3 MOCVD Sistemi Qızdırıcıları

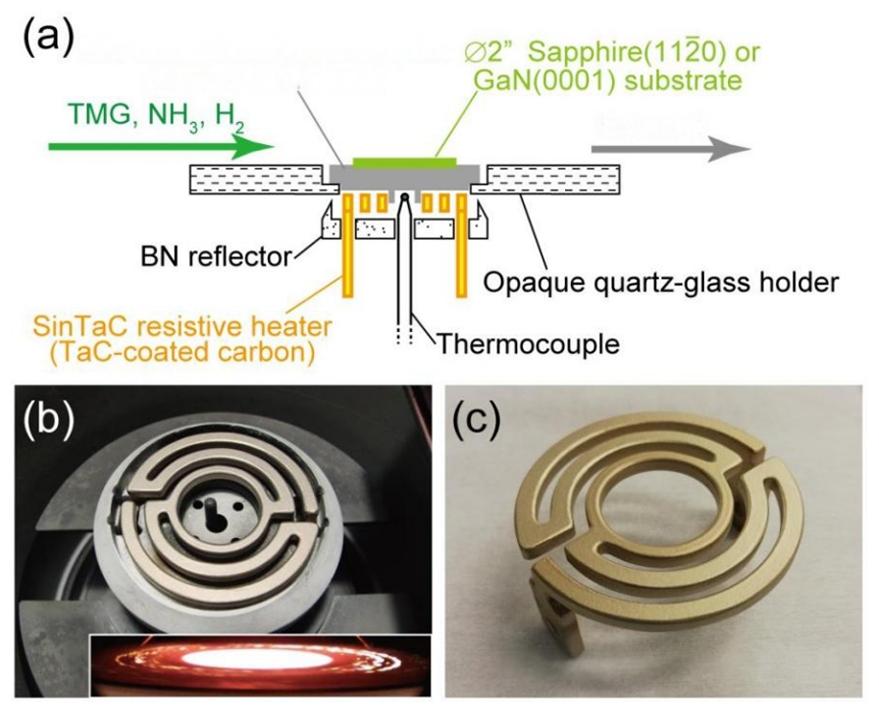

TaC örtüklü qrafit qızdırıcıları MOCVD sistemlərində uğurla tətbiq edilmişdir. Ənənəvi pBN örtüklü qızdırıcılarla müqayisədə, TaC qızdırıcıları daha yaxşı istilik səmərəliliyi və vahidliyi təmin edir, enerji istehlakını azaldır və daha aşağı səth emissiyası (0,3) sayəsində istilik sahəsinin bütövlüyünü yaxşılaşdırmağa kömək edir. Fan və digərlərinin araşdırmasına görə, TaC örtüyünün aşağı emissiya qabiliyyəti kristal böyüməsi üçün temperaturun vahidliyini yaxşılaşdırmaqla yanaşı, GaN epitaksial çökmə keyfiyyətini də artırır.

3.4 Yüksək Temperaturlu Sənaye Tətbiqləri
Yarımkeçirici sahəsindən başqa, TaC örtüyü, istilik müqaviməti və korroziyaya davamlılıqdakı hərtərəfli üstünlüklərindən tam istifadə edərək müqavimətli qızdırıcı elementlər, enjeksiyon başlıqları, qoruyucu üzüklər və lehimləmə qurğuları kimi yüksək temperaturlu sənaye komponentləri üçün də istifadə edilə bilər.

4. CVD TaC vs SiC Örtüyü: Necə Seçmək olar?

Yarımkeçirici sənayesində CVD SiC və CVD TaC qrafit komponentləri üçün ən çox yayılmış iki qoruyucu örtükdür. Seçim xüsusi proses temperatur tələblərindən asılıdır.

CVD SiC örtüyü:Aşağı istilik genişlənmə əmsalı, yaxşı struktur sabitliyi və 1800 ° C-dən aşağı mühitlərdə xərc üstünlükləri, LED epitaksial qablar və monokristal silikon epitaksial qablar kimi orta və yüksək temperatur ssenarilərində geniş istifadə olunur.

CVD TaC örtüyü:Daha yüksək istilik sabitliyi (SiC üçün ərimə nöqtəsi 3880°C və ~2700°C), daha güclü kimyəvi təsirsizlik, xüsusilə SiC monokristal artımı və GaN epitaksisi kimi 2000°C-dən yuxarı ultra yüksək temperatur və yüksək korroziyalı mühitlər üçün uyğundur.

Sadəcə olaraq:Proses temperaturu 1800°C-dən çox olduqda, xüsusilə hidrogen və ammonyak kimi aşındırıcı qazlar iştirak etdikdə, TaC örtüyü üstün seçimdir.

5. Bazar perspektivləri və sənaye meylləri

SiC monokristal artımının və epitaksinin sürətli genişlənməsi TaC örtüklərinə tələbatı kəskin şəkildə artırır. Son iki bazar araşdırması əhəmiyyətli dərəcədə genişlənmə ərəfəsində olan bir bazara işarə edir. QYResearch, 2031-ci ilə qədər Qlobal TaC Örtmə Bazarına Baxış, Dərin Təhlil və Proqnozda 2024-cü il üçün qlobal tantal karbid örtük bazarını təxminən 45 milyon ABŞ dolları səviyyəsində müəyyənləşdirir və onun 2031-ci ilə qədər 142 milyon ABŞ dollarına çatacağını proqnozlaşdırır - illik 17,9% mürəkkəb artım tempi. Qlobal Məlumat Tədqiqatının rəqəmləri eyni diapazonda yer alır, 2024-cü il bazarını təxminən 47 milyon ABŞ dolları dəyərində qiymətləndirir və 2031-ci ilə qədər 143 milyon ABŞ dollarına qalxacağını proqnozlaşdırır ki, bu da CAGR-nin 17,5%-ə bərabərdir. Bu proqnozlar arasındakı uyğunluq TaC örtüyünün davamlı böyümə mərhələsinə daxil olduğuna əminlik verir.

Bu bazarı kimin təmin etdiyinə gəlincə, o, kifayət qədər yuxarıda cəmləşib. Momentive Technologies, Tokai Carbon və Toyo Tanso birlikdə qlobal gəlirin təxminən 76%-ni təşkil edir [10]. Coğrafi baxımdan Şimali Amerika bazarın təxminən 45%-i ilə liderlik edir, Asiya-Sakit okean regionu isə təxminən 41%-lə geridə qalır. Bununla belə, bu regional balans dəyişməyə başlayır. Çin istehsalçıları boşluğu aradan qaldırmaq üçün böyük sərmayələr qoyurlar və VeTek Semiconductor buna misaldır: şirkətin CVD TaC örtük qabiliyyəti indi diametri 750 mm-ə qədər olan komponentləri əhatə edir və onu bu miqyasda hissələri idarə edə bilən çox az yerli oyunçu sırasına yerləşdirir.

Gələcəyə baxaraq, 8 düymlük SiC substratlarına keçid, istehsal avadanlıqlarında istilik sahəsinin vahidliyi və örtük etibarlılığı üçün daha yüksək zolağı təyin edir. Təkcə bu tendensiya, çox güman ki, TaC örtüyünün gələcək illər üçün vafli istehsalında strateji material kimi rolunu gücləndirəcək.

6. VeTek Yarımkeçiricinin TaC Kaplama Texnologiyası

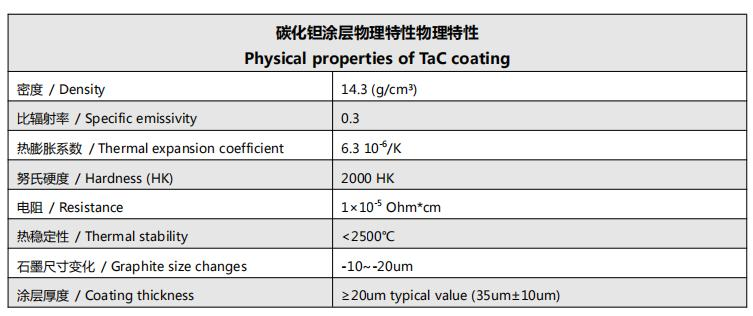

Məlumat mənbəyi: VeTek Yarımkeçirici Məhsulun Texniki Spesifikasiyası

VeTek-in CVD TaC örtüyü yaxşı temperatur sabitliyi, ultra yüksək təmizlik, H₂/NH₃/SiH₄/Si korroziyasına qarşı müqavimət, güclü termal şok müqaviməti, qrafit substratlara yüksək yapışma və vahid örtük örtüyünə malikdir. O, induksiya qızdırıcıları, müqavimətli qızdırıcı elementlər və istilik qoruyucu hissələri kimi əsas komponentlərə tətbiq oluna bilər. Şirkət qrafit, keramika və ya odadavamlı metal substrat komponentlərinin istehsalı üçün qabaqcıl emal imkanlarına malikdir və SiC və ya TaC keramika örtüklərinin birdəfəlik daxili emalını, həmçinin müştəri tərəfindən təchiz edilmiş hissələrin örtük xidmətlərini təmin edir.

7. Nəticə

Üçüncü nəsil yarımkeçiricilər sənayesi daha böyük ölçülərə (8 düym), daha yüksək güc sıxlığına və aşağı xərclərə doğru sürətləndikcə, istehsal proseslərində material performansına olan tələblər getdikcə daha sərt olur. Son dərəcə yüksək ərimə nöqtəsi, üstün kimyəvi təsirsizliyi və əla mexaniki xassələri ilə CVD TaC örtüyü 2000°C-dən yuxarı yüksək temperaturlu yarımkeçirici proseslər üçün “qızıl standart”a çevrilir. SiC monokristal böyüməsindən GaN epitaksiyasına, MOCVD qızdırıcılarından vafli daşıyıcılara qədər TaC örtüyü yarımkeçiricilərin istehsalı üçün əvəzedilməz material əsasını təmin edir.

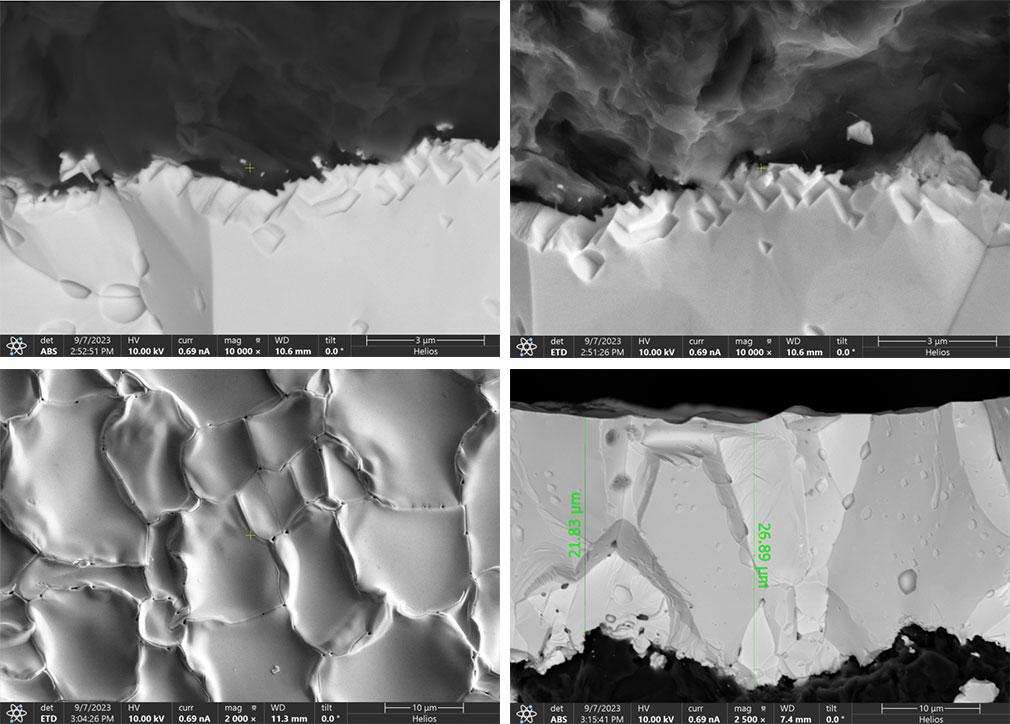

VeTek Semiconductor davamlı Ar-Ge sərmayəsi və texnoloji iterasiya yolu ilə qlobal müştərilərə yüksək keyfiyyətli CVD TaC örtük məhsulları və fərdi həllər təqdim etməyə sadiqdir. Əgər sizə təfərrüatlı texniki məlumat, SEM kəsiyi təhlili və ya fərdi rəsm qiymətləndirməsi lazımdırsa, lütfən bizimlə əlaqə saxlayın.

İstinadlar

[1] Sun, J., Zhang, Q., & Li, X. (2021).Karbon materialları üzərində tantal karbid örtükləri üzərində tədqiqat tərəqqisi. Material Elmində Tərəqqi.(ScienceDirect-də mövcuddur)

[2] Kim, D. Y. və b. (2016).TaCl₅-C₃H₆-Ar-H₂ Sistemindən Tantal Karbidinin Kimyəvi Buxar Çöküntüsü. Koreya Keramika Cəmiyyətinin jurnalı, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Müxtəlif sərt şəraitdə qrafit əsaslı TaC örtüklərinin mikrostrukturunun və mexaniki xassələrinin təkamülünün öyrənilməsi. Ərintilər və birləşmələr jurnalı, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., et al. (2019).TaC örtüyünün SiC PVT prosesinə nəzarət və kristal keyfiyyətinə təsiri üzrə tədqiqat. Birgə tədqiqat məlumatları,Dong-Eui Universiteti, Cənubi Koreya.

[5] Meng, J., et al. (2022).Böyük ölçülü SiC monokristalının böyüməsi üçün pota strukturunu optimallaşdırmaqla böyümə keyfiyyətinə nəzarət. Crystal Growth jurnalı,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Qlobal TaC Kaplama Bazarının Görünüşü, 2031-ci ilə qədər Dərin Təhlil və Proqnoz.
