Fab məhsuldarlığını artırmaq: niyə CVD Solid SiC kritik kamera hissələri üçün ən yaxşı seçimdir

Qabaqcıl yarımkeçirici istehsalında sənaye "Graphite + SiC Coating" quraşdırmalarından hər bir son performans damcısını sıxışdırdı. Bu, illərdir işləyirdi, lakin biz 3nm və ondan kənara çıxdıqda, substrat və qalxan arasındakı köhnə interfeys böyük bir baş ağrısına çevrilir. CTE uyğunsuzluğu artıq sadəcə nəzəri problem deyil - bu, sadəcə aradan qalxmayacaq mikro çatlara səbəb olan məhsuldarlıq öldürücüdür.

Buna görə monolit CVD Solid SiC-ə keçid sadəcə bir tendensiya deyil; mexaniki bir zərurətdir. Biz sadə səthi emaldan yerdən böyüdülmüş tam struktur materiala keçirik.

1. Əsas Proses: Yüksək Təmizlikdə CVD Bərk SiC sintezi

Saf CVD Bərk SiC külçəsinin istehsalı standart çökmə ilə müqayisədə tamamilə fərqli bir heyvandır. Methyltrichlorosilane (MTS) ilə başlayır, lakin sehr zamanla reaksiyanın sabitliyində olur.

• Buxar Fazadan Topluya:Silikon və Karbon atomlarının sıx bir beta-SiC qəfəsinə bağlandığı 1200°C+ şirin nöqtəyə çatan temperaturlara baxırıq.
• Zaman faktoru:Sürətli 100 μm örtükdən fərqli olaraq, möhkəm bir hissənin davamlı, sabit böyüməsi günlər, bəzən həftələr tələb edir. Fizikaya tələsmək olmaz.

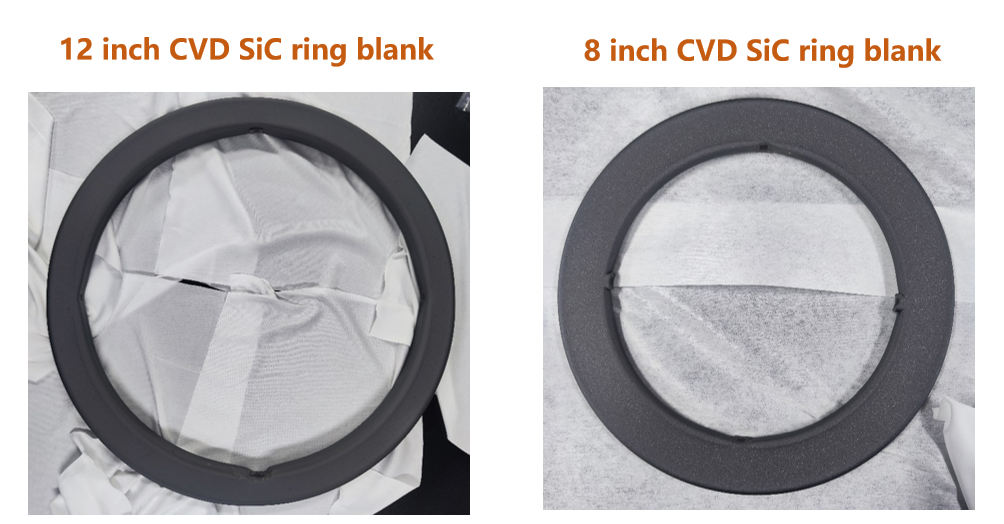

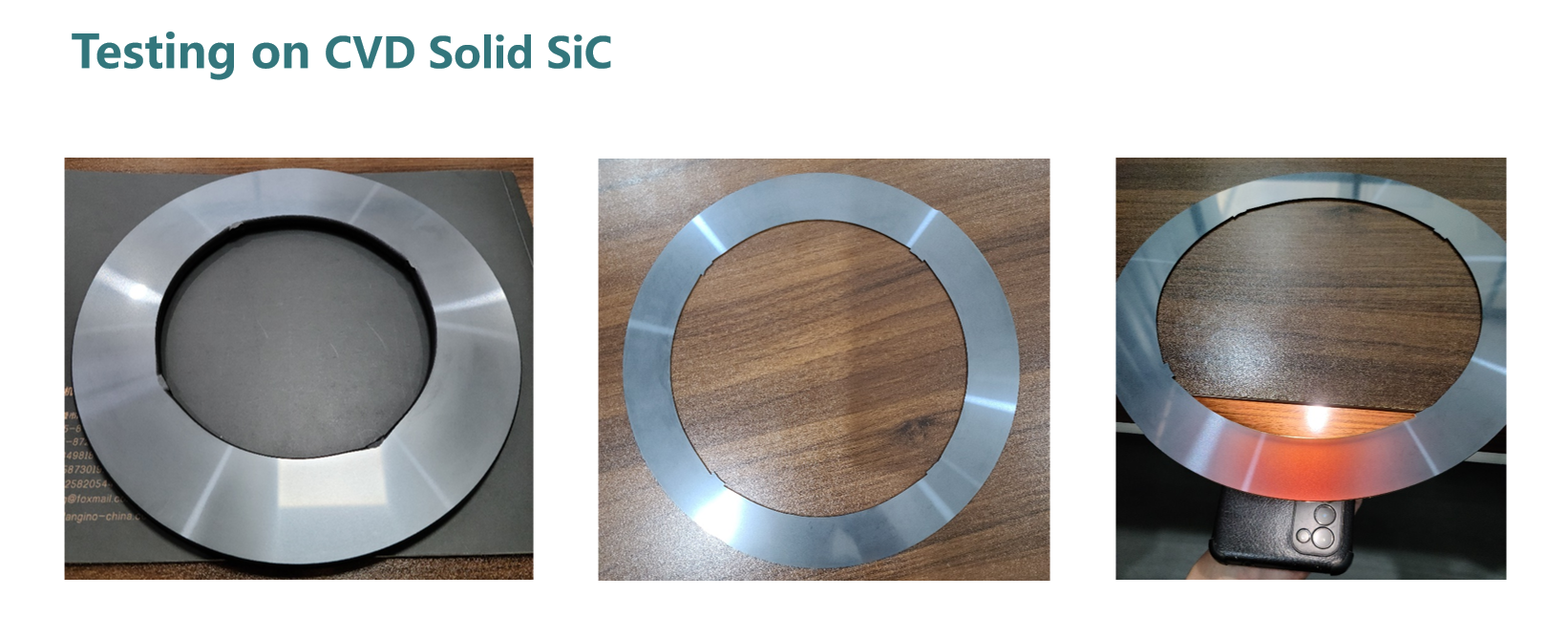

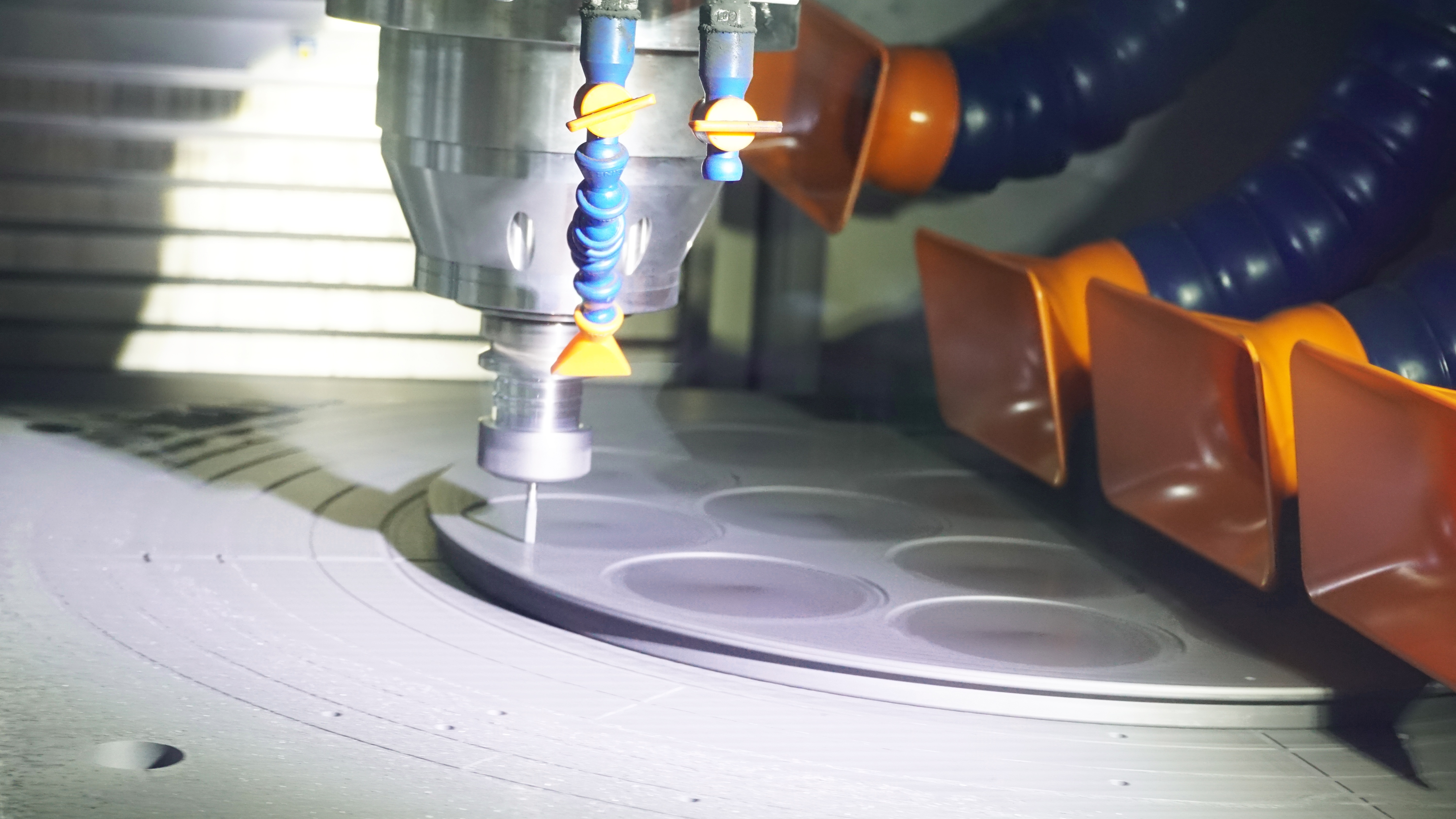

• Dəqiq mühəndislik:Artım başa çatdıqdan sonra təmiz CVD Bərk SiC külçəsi əldə etmək üçün substrat çıxarılır. Bu külçə daha sonra CVD Solid SiC Focus Rings kimi yüksək dözümlü hissələri istehsal etmək üçün almaz alətlə emaldan keçir.

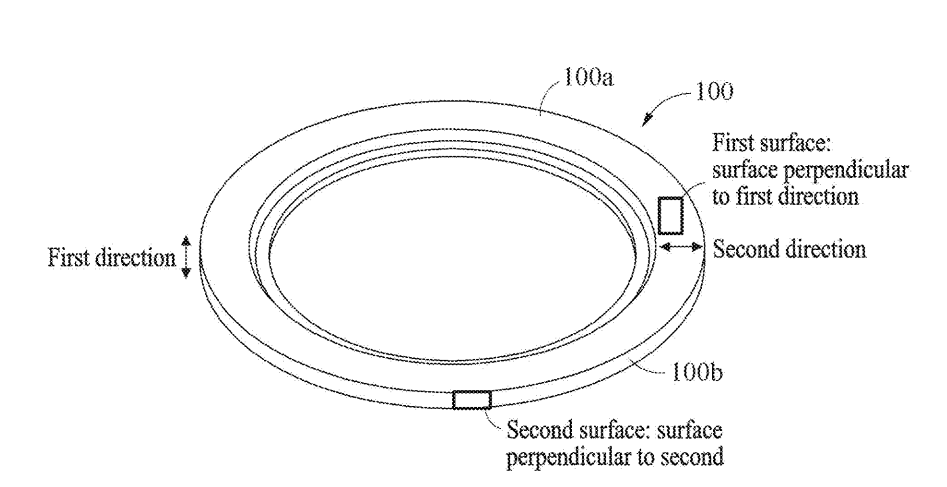

Struktur diaqramı:Şəkildə göstərildiyi kimi, CVD Solid SiC komponentlərinin hazırlanması həndəsi oriyentasiya üzərində mütləq nəzarət tələb edir. Çökmə parametrlərini optimallaşdırmaqla, materialın bütün ölçülərdə (Birinci və İkinci istiqamətlər) yüksək ardıcıl fiziki xüsusiyyətlərə malik olmasını təmin edirik. Bu struktur sabitliyi, 8 düymlük və 12 düymlük yüksək həcmli istehsal xətlərinin ciddi tolerantlıqlarına mükəmməl cavab verərək, emaldan sonra hissələrin müstəsna düzlüyünü və səth perpendikulyarlığını qoruyub saxlamasını təmin edir.

2. Niyə CVD Solid SiC seçməlisiniz?

Sinterlənmiş SiC və ya ənənəvi örtüklərlə müqayisədə CVD Solid SiC misilsiz üstünlüklər təklif edir:

• Ultra Yüksək Saflıq (5N-7N):Bu qaz fazalı bir proses olduğundan, sıfır sinterləmə köməkçiləri və ya metal bağlayıcılar var. Bağlayıcıların olmaması, metal ionlarının qapı oksidinə miqrasiyasının olmaması deməkdir.

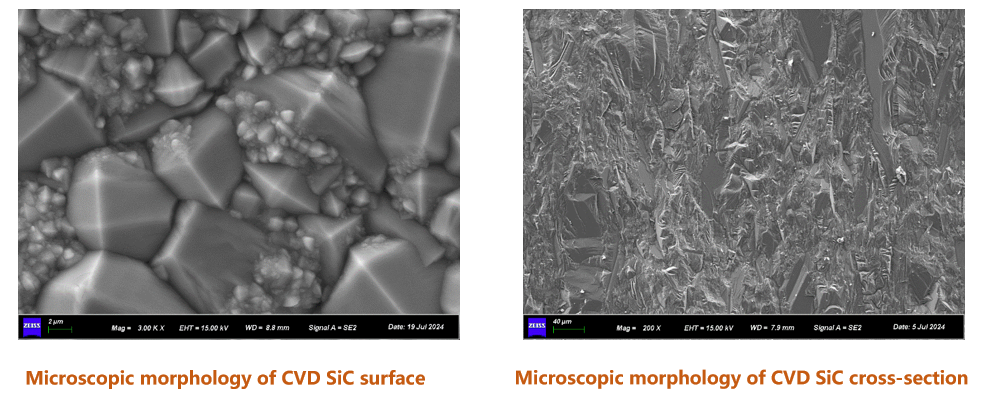

• Yaxın nəzəri sıxlıq:CVD prosesi faktiki olaraq sıfır məsaməliliyə (<0,1%) malik material istehsal edir. Bu həddindən artıq sıxlıq CVD Solid SiC-ni plazma eroziyasına qarşı müstəsna dərəcədə davamlı edir, aşındırma prosesi zamanı hissəciklərin əmələ gəlməsini əhəmiyyətli dərəcədə azaldır.

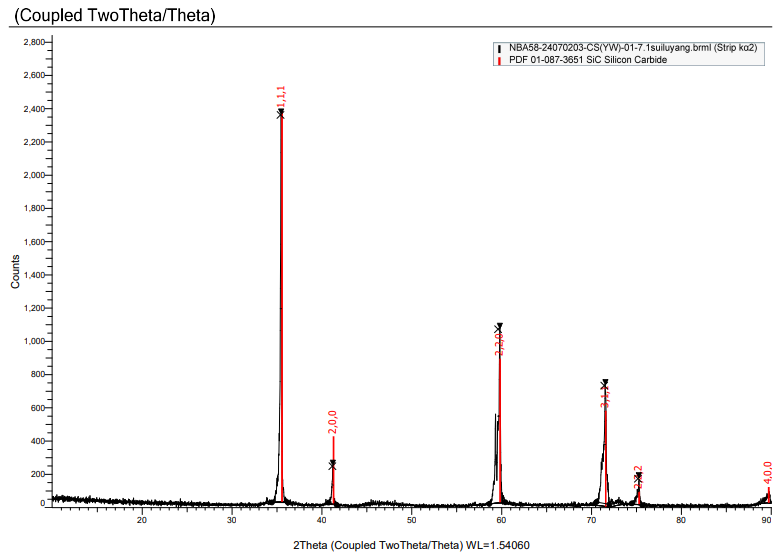

• Termal Stressin aradan qaldırılması:Bir fazalı beta-SiC-nin monolit parçası olan material sürətli termal dövrlər zamanı örtüyün delaminasiyası və ya "qabıqlanması" riskini aradan qaldıraraq, Təmizləmə Arasında Orta Vaxtı (MTBC) kəskin şəkildə uzadır.

3. Əsas Tətbiq Sahələri

Yüksək təmizlikli CVD Bərk SiC materialları yüksək gərginlikli mühitlər üçün vacibdir:

• Plazma aşındırma:Yüksək səviyyəli CVD Solid SiC fokus halqaları və qaz duş başlıqları CF4/O2 plazmalarına üstün müqavimət göstərir.
• Epitaksial böyümə (EPI):Vahid istilik paylanmasını təmin edən həssaslar üçün yüksək performanslı alternativ kimi.
• Sürətli Termal Emal (RTP):Gofretin vahidliyinin təmin edilməsi və həddindən artıq temperatur rampaları zamanı çirklənmənin qarşısının alınması.

4. Nəticə

CVD Solid SiC prosesi daha yüksək ilkin istehsal həddini əhatə etsə də, investisiyanın hərtərəfli qaytarılması (ROI) aydındır. Əhəmiyyətli istehlak materiallarının xidmət müddətini əhəmiyyətli dərəcədə uzatmaqla və vafli qırıntılarını azaltmaqla, CVD Solid SiC uzunmüddətli xərclərin azaldılmasına və səmərəliliyin artmasına nail olmaq üçün fabrikləri gücləndirir.
