İon şüa tıxac mənbələri grid

İon şüası mənbəyi şəbəkə ilə təchiz edilmiş və ionları çıxara bilən Plazma mənbəyidir. OIPT (Oxford Instruments Plasma Technology) ion şüa mənbəyi üç əsas komponentdən ibarətdir: boşaltma kamerası, şəbəkə və neytrallaşdırıcı.

Ion Beam Putter mənbələri şəbəkəsinin sxematik diaqramı

● axıdılması palatasıbir radio-tezlik antenu ilə əhatə olunmuş kvars və ya alüminium kameradır. Onun təsiri, plazma istehsal edən bir radio-tezlik sahəsi vasitəsilə (adətən argon) ionize qazı (adətən argon) etməkdir. Radio-tezlik sahəsi pulsuz elektronları həyəcanlandırır, qaz atomlarının öz növbəsində plazma istehsal etdiyi ion və elektronlara bölünməsinə səbəb olur. Boşaltma otağında RF antenasının gərginliyinin sonu sonu çox yüksəkdir, bu da ionlara elektrostatik təsir edən, onları yüksək enerji ionları halına gətirir.

● Şəbəkənin roluion mənbəyində ionları parçalamaq və lazımi enerjiyə qədər sürətləndirməkdir. OIPT ion şüa mənbəyinin şəbəkəsi geniş ion şüası yarada bilən xüsusi düzülüş nümunəsi olan 2~3 şəbəkədən ibarətdir. Şəbəkənin dizayn xüsusiyyətlərinə ionların enerjisini idarə etmək üçün tətbiq tələblərinə uyğun olaraq tənzimlənə bilən aralıq və əyrilik daxildir.

● Neytrallaşdırıcıion şüasındakı ion yükünü neytrallaşdırmaq, ion şüasının divergensiyasını azaltmaq və çipin və ya püskürtmə hədəfinin səthində yüklənmənin qarşısını almaq üçün istifadə olunan elektron mənbəyidir. İstənilən nəticə üçün müxtəlif parametrləri balanslaşdırmaq üçün neytrallaşdırıcı və digər parametrlər arasında qarşılıqlı əlaqəni optimallaşdırın. İon şüasının divergensiyasına qazın səpilməsi və müxtəlif gərginlik və cərəyan parametrləri daxil olmaqla bir neçə parametr təsir edir.

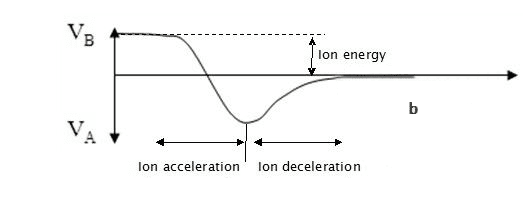

OITT ion şüa mənbəyi prosesi, Kvars Palatasında elektrostatik ekranı yerləşdirmək və üç grid quruluşu qəbul etməklə təkmilləşdirilir. Elektrostatik ekran elektrostatik sahənin ion mənbəyinə girməsinin qarşısını alır və daxili keçirici təbəqənin çöküntüsünün qarşısını alır. Üç grid quruluşu, şüşələmək, sürətləndirən grid və yavaşlayan şəbəkəni, enerjini dəqiq müəyyənləşdirə və ionların konfleksiya və səmərəliliyini yaxşılaşdırmaq üçün ionları idarə edə bilən seltering grid, sürətləndirici şəbəkəni əhatə edir.

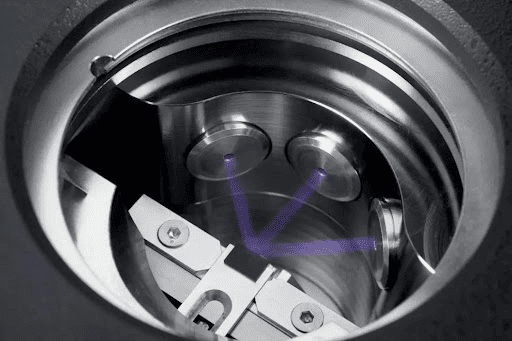

Şəkil 1. Şüa gərginliyindəki mənbənin içərisində plazma

Şəkil2. Şüa gərginliyindəki mənbənin içərisində plazma

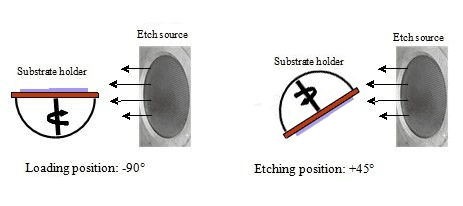

Şəkil 3. İon şüalarının aşındırılması və çökdürülməsi sisteminin sxematik diaqramı

Etching üsulları ilk növbədə iki kateqoriyaya düşür:

● İnert Qazlarla İon Şüasının Oyulması (IBE): Bu üsul aşındırma üçün arqon, ksenon, neon və ya kripton kimi inert qazlardan istifadəni nəzərdə tutur. IBE fiziki aşındırmanı təmin edir və qızıl, platin və palladium kimi metalların emalına imkan verir ki, bunlar adətən reaktiv ionların aşındırılması üçün yararsızdır. Çox qatlı materiallar üçün IBE, Maqnit Təsadüfi Giriş Yaddaşı (MRAM) kimi cihazların istehsalında göründüyü kimi sadəliyi və səmərəliliyi səbəbindən üstünlük verilən üsuldur.

● Reaktiv ion şüa ayırması (ribe): Ribe, SF6, CHF3, CF4, O2 və ya CL2 kimi kimyəvi reaktiv qazların əlavə edilməsinə səbəb olur. Bu üsul kimyəvi reaktivliyi tətbiq etməklə ayırma dərəcələrini və material seçicisini artırır. Ribe ya tire mənbəyi və ya substrat platformasındakı çip ətrafındakı bir mühit vasitəsilə də təqdim edilə bilər. Kimyəvi köməkçi ion şüası (CAIBE) kimi tanınan sonuncu metod daha yüksək səmərəliliyi təmin edir və nəzarət altına alınan xüsusiyyətlərə imkan verir.

İon şüası ilə aşındırma materialın emalı sahəsində bir sıra üstünlüklər təklif edir. O, hətta ənənəvi olaraq plazma aşındırma üsulları üçün çətin olanlara qədər uzanan müxtəlif materialları aşındırmaq qabiliyyətinə malikdir. Bundan əlavə, bu üsul yan divar profillərinin nümunə əyilməsi vasitəsilə formalaşmasına imkan verir, aşındırma prosesinin dəqiqliyini artırır. Kimyəvi reaktiv qazları tətbiq etməklə, ion şüası ilə aşındırma materialın çıxarılmasını sürətləndirmək üçün bir vasitə təmin edərək aşındırma sürətini əhəmiyyətli dərəcədə artıra bilər.

Texnologiya həmçinin ion şüa cərəyanı və enerji kimi kritik parametrlər üzərində müstəqil nəzarət imkanı verir, uyğunlaşdırılmış və dəqiq aşındırma proseslərini asanlaşdırır. Qeyd etmək lazımdır ki, ion şüası ilə aşındırma ardıcıl və etibarlı nəticələri təmin edən müstəsna əməliyyat təkrarlanma qabiliyyətinə malikdir. Bundan əlavə, səthlər arasında materialın ardıcıl çıxarılmasına nail olmaq üçün çox vacib olan diqqətəlayiq aşındırma vahidliyini nümayiş etdirir. Geniş proses çevikliyi ilə ion şüası aşındırma material istehsalı və mikrofabrikasiya tətbiqlərində çox yönlü və güclü bir vasitə kimi dayanır.

Niyə Vetek Yarımkeçirici qrafit materialı ion şüa şəbəkələri hazırlamaq üçün uyğundur?

● keçiricilik: Qrafit əla keçiricilik nümayiş etdirir ki, bu da ion şüalarını sürətləndirmə və ya yavaşlama üçün effektiv şəkildə istiqamətləndirmək üçün ion şüası şəbəkələri üçün çox vacibdir.

● Kimyəvi Sabitlik: Qrafit kimyəvi cəhətdən sabitdir, kimyəvi aşınmaya və korroziyaya davamlıdır, beləliklə struktur bütövlüyünü və performans sabitliyini qoruyur.

● Mexaniki Güc: Grafit, ion şüası sürətlənməsi zamanı yarana biləcək qüvvələrə və təzyiqlərə tab gətirmək üçün kifayət qədər mexaniki güc və sabitliyə malikdir.

● Temperatur Sabitliyi: Qrafit yüksək temperaturda yaxşı dayanıqlıq nümayiş etdirir və ona ion şüası avadanlığı daxilində yüksək temperaturlu mühitlərə nasazlıq və ya deformasiya olmadan tab gətirməyə imkan verir.

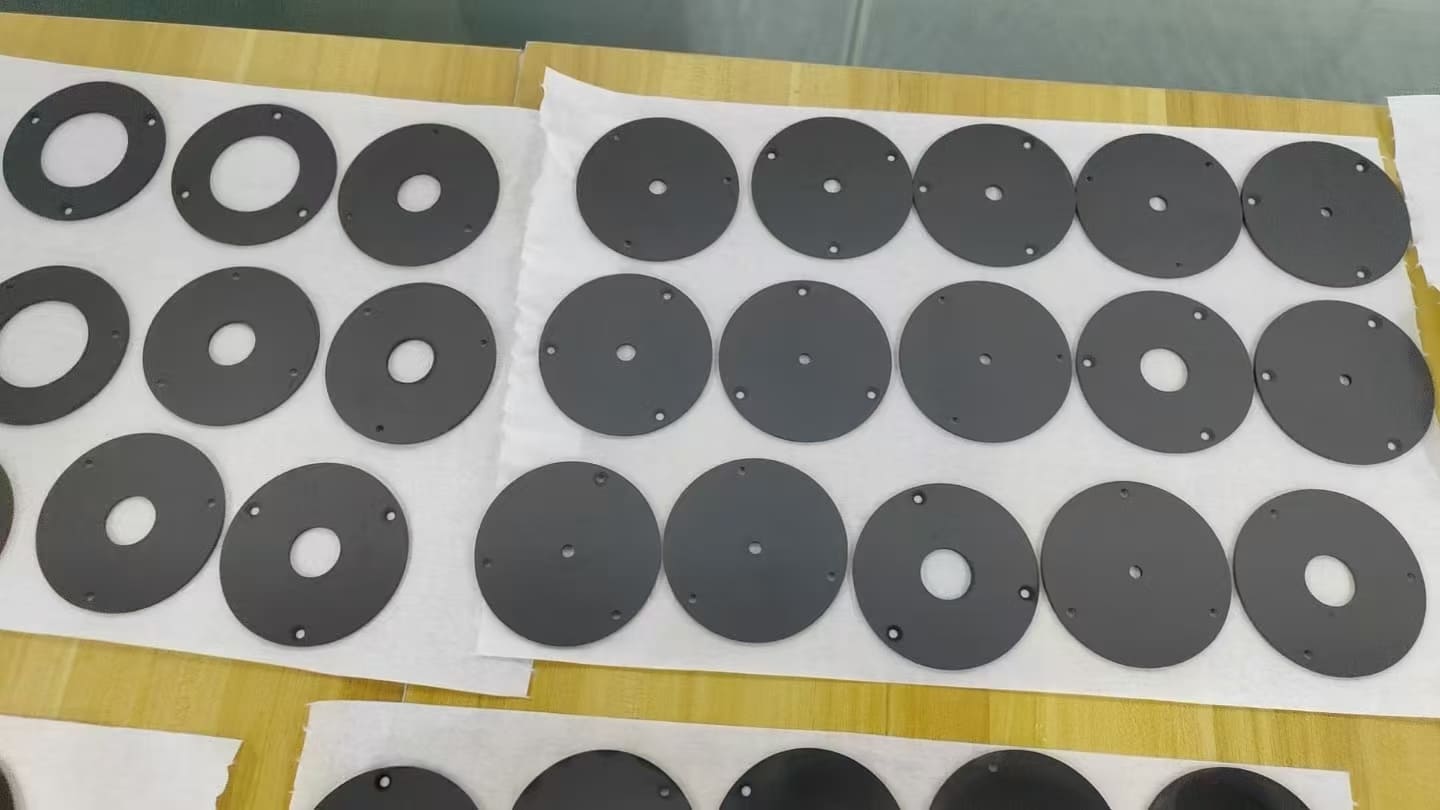

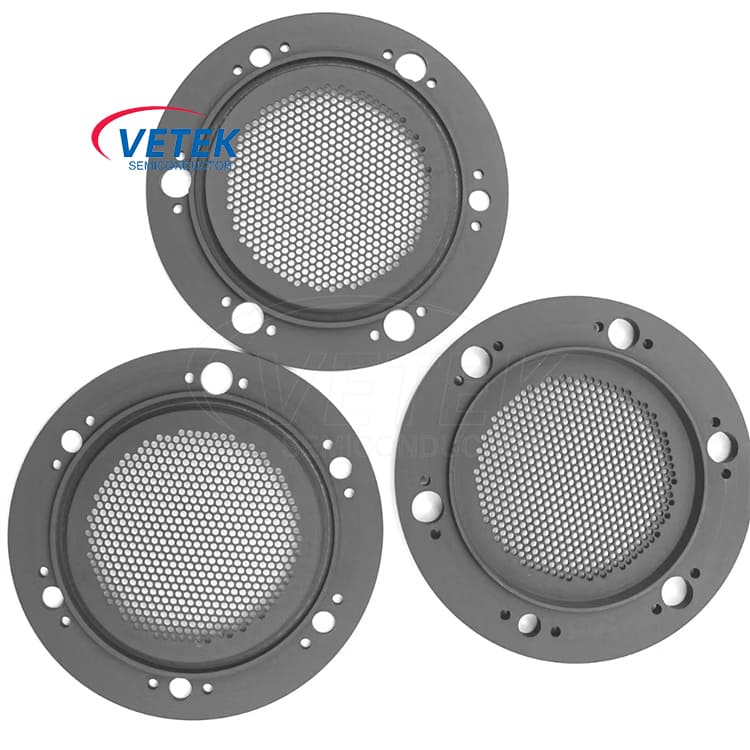

Vetek Yarımkeçirici İon Beam Çarpıntı mənbələri Grid Məhsulları:
