VETEK-AMAT İçi Boş Qaldırıcı Pin Həlli: CVD SiC örtüklü yüksək təmizlikli qrafit substrat

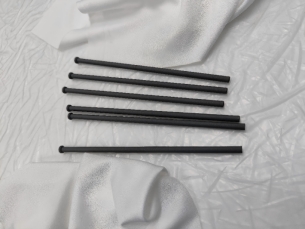

Şəkil 1: AMAT 0200-03201 içi boş qaldırıcı sancaq fiziki məhsul (300 mm silikon epitaksiya sistemləri üçün)

Yarımkeçirici vafli ötürmə proseslərində içi boş qaldırıcı pin (Vafer Lift Pin) vaflilərin dəstəklənməsi və ötürülməsi kimi mühüm vəzifələri yerinə yetirir. MOCVD və epitaksial böyümə kimi yüksək temperaturlu proses mühitlərində qaldırıcı sancaqlar eyni vaxtda yüksək təmizlik, korroziyaya davamlılıq, termal şok müqaviməti və aşağı hissəcik çirklənməsi daxil olmaqla bir çox tələblərə cavab verməlidir.

Hal-hazırda, bazarda əsas qaldırıcı sancaqlar qrafit substratı + CVD SiC örtük həllini qəbul edir. Bununla belə, təchizatçıların böyük əksəriyyətinin örtük texnologiyası yalnız xarici səthi əhatə edə bilər - içi boş strukturlar üçün,daxili divar həqiqətən "texniki qeyri-insan ərazisidir".

I. Daxili divar örtüyünün üzləşdiyi üç əsas problem

1. Nəzarətsiz Çöküntü Vahidliyi

İçi boş strukturlar böyük bir aspekt nisbətinə malikdir. CVD reaktiv qazları daxili çuxurun dərinliyinə bərabər şəkildə yayılmaq üçün mübarizə aparır və daxili divar örtüyünün qalınlığının limandan dərin içəriyə doğru qradiyentdə azalmasına səbəb olur, yerli ərazilər hətta çılpaq məruz qalmış bölgələri göstərir.

2. Qeyri-kafi İnterfasial Bağlama Gücü

Əyri daxili divar səthi çökmə prosesi parametrlərinin optimallaşdırılması məkanını məhdudlaşdırır. Kaplama və qrafit substratı arasındakı yapışma gücünün xarici səthlə eyni səviyyəyə çatması çətindir və termal velosiped zamanı mikro çatlar və ya hətta soyulma asanlıqla baş verə bilər.

3. Nəzarətsiz Daxili Buruq Təmizliyi

Qrafit substratın məsaməli strukturu örtüklə tamamilə bağlanmazsa, yüksək temperaturda karbon hissəcikləri və metal çirkləri ayrılacaq. Çirkləri ayrıldıqdan sonra, onlar birbaşa vafli səthində rəng fərqinə və hissəcik qüsurlarına səbəb olur və istehsal məhsuldarlığını ciddi şəkildə azaldır.

CVD örtük sahəsində toplanmış dərin texniki təcrübəsindən istifadə edərək, VETEK, boş strukturların daxili divarında CVD SiC örtüyünün vahid çökdürülməsi və interfasion birləşməsi problemlərini uğurla dəf etdi - qaz axını sahəsinin simulyasiyasının optimallaşdırılmasından tutma temperaturu sahəsinin dəqiq nəzarətinə qədər, daxili divarın qalınlığını təmin edən daxili divarın qalınlığını təmin edən tam daxili örtük prosesinə qədər. standartlara cavab verən çuxur, möhkəm yapışma və daxili buruq təmizliyi.

Bu məqalə aşağıdakıların dərin təhlilini təqdim edəcək: içi boş qaldırıcı sancaq daxili divar örtüyünün texniki çətinlikləri, daxili divar örtüyünün vahidliyinin vafli məhsuldarlığına necə təsir etməsi və prosesin dizaynından keyfiyyətə nəzarət və çatdırılmaya qədər əsas nəzarət qovşaqları.

II. AMAT içi boş qaldırıcı pin nədir?

AMAT içi boş qaldırıcı sancaq yarımkeçirici texnoloji avadanlığın içərisində istifadə olunan dəqiq vafli idarəedici komponentdir. Onun əsas funksiyası yükləmə, boşaltma və emal ardıcıllığı zamanı vafliləri qaldırmaq və yerləşdirməkdir.

Adi bərk qaldırıcı sancaqlardan fərqli olaraq, içi boş dizayn daxili boşluğa malikdir. Bu struktur tələb olunan mexaniki həndəsəni qoruyarkən ümumi material həcmini və istilik kütləsini azaldır. Bununla belə, yarımkeçirici tətbiqlər üçün içi boş qaldırıcı sancaqların istehsalı adi bərk komponentlərin emal edilməsindən daha tələbkardır. Həm daxili, həm də xarici səthlərin ölçü dəqiqliyinə ciddi nəzarət edilməlidir və daxili və xarici həndəsələr arasında konsentriklik xüsusilə vacibdir. Buna görə də, həm material seçimi, həm də örtük prosesləri qaldırıcı pin son performansı üçün vacibdir.

AMAT epitaksiya sistemləri üçün VETEK Semiconductor yüksək təmizlikli qrafit substratlara və sıx CVD silisium karbid (SiC) örtüklərinə əsaslanan fərdiləşdirilmiş AMAT içi boş qaldırıcı sancaqlar həlləri təqdim edir. İçi boş quruluş vafli qaldırma üçün tələb olunan mexaniki quruluşu qoruyarkən lazımsız material kütləsini azaltmağa kömək edir; CVD silisium karbid örtüyü yüksək təmizlik, kimyəvi müqavimət və yüksək temperaturda sabitlik təmin edir. VETEK-in AMAT 0200-03201 qaldırıcı pin xüsusi olaraq 300 mm silikon epitaksi tətbiqləri üçün nəzərdə tutulmuşdur və müştərinin çertyojlarına, ölçülərinə və proses tələblərinə uyğun olaraq hazırlana bilər.

III. VETEK-in AMAT içi boş qaldırıcı pininin quruluşu

VETEK hazırda AMAT içi boş qaldırıcı sancaqlar üçün yüksək təmizlikli qrafit + CVD silisium karbid örtük strukturuna diqqət yetirir. Əsas tikinti prosesi belədir:

Yüksək təmizlikli qrafit substrat → Həssas CNC emal → CVD silisium karbid örtüyü → Dəqiq yoxlama

Qrafit substratı struktur əsası təmin edir və nazik divarlı və içi boş həndəsələrin dəqiq emal edilməsi üçün uyğundur. VETEK adətən müştəri tələblərindən asılı olaraq SGL Carbon və Toyo Tanso materialları da daxil olmaqla idxal olunmuş yarımkeçirici dərəcəli qrafit materiallarından istifadə edir. Sıx bir CVD silisium karbid örtüyü daha sonra qoruyucu yarımkeçirici dərəcəli işçi səth yaratmaq üçün qrafit səthinə yerləşdirilir.

Substrat olaraq niyə qrafiti seçməlisiniz?

İçi boş qaldırıcı sancaqlar üçün substrat materialı emal qabiliyyəti, istilik performansı, mexaniki dayanıqlıq və örtük prosesinin uyğunluğu arasında tarazlıq yaratmalıdır. Yüksək təmizlikli qrafit xüsusilə uyğundur, çünki o, aşağıdakı xüsusiyyətləri təqdim edir:

• Yüksək temperaturda yaxşı sabitlik

• Aşağı istilik genişlənməsi

• Yaxşı istilik keçiriciliyi

• Nisbətən aşağı sıxlıq

• Mürəkkəb həndəsələr üçün əla emal qabiliyyəti

• CVD silisium karbid örtük prosesi ilə uyğunluq

Qrafitdən istifadə həm də yüksək dəqiqliklə mürəkkəb içi boş və nazik divarlı strukturların istehsalına imkan verir. VETEK yarımkeçirici qrafit və silisium karbid komponentləri üçün dəqiq CNC emal imkanlarına malikdir, emal prosesləri ölçülərə nəzarət və səth keyfiyyəti üçün optimallaşdırılmışdır.

IV. CVD Silikon Karbid Kaplama: Kritik Qoruyucu Qat

CVD silisium karbid örtüyü VETEK AMAT içi boş qaldırıcı sancaqların ən vacib xüsusiyyətlərindən biridir. Bu örtük qrafit substratda sıx silisium karbid səthi əmələ gətirir və əsas qrafiti proses mühitindən qorumağa kömək edir.

Belə VETEK komponentləri üçün standart CVD silisium karbid örtük qalınlığı təxminəndir100±20 μm. Kaplamanın təmizliyi təxminəndir6N / 99,99995%.

VETEK-in daha geniş CVD silisium karbid texniki imkanlarına yüksək təmizlikli örtüklər, idarə olunan örtük qalınlığı və partiyadan partiyaya qalınlığın vahidliyi daxildir. Texniki məlumatlar CVD silisium karbid örtüyünün saflığının 6N–7N səviyyəsində olduğunu göstərir. Xüsusi AMAT qaldırıcı pin layihələri üçün örtük spesifikasiyaları müştəri təsvirlərinə və proses tələblərinə uyğun olaraq tənzimlənə bilər.

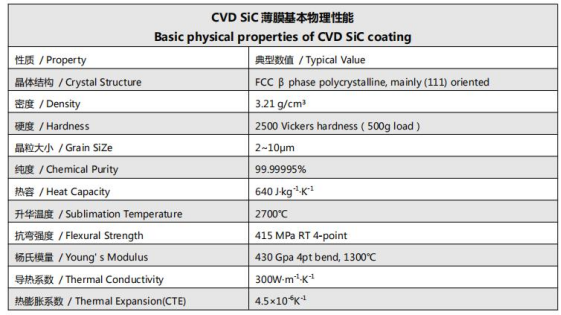

Şəkil 2: CVD SiC örtüyünün əsas fiziki xassələri

Daxili divar örtüyü niyə vacibdir?

AMAT içi boş qaldırıcı sancaqların texniki cəhətdən ən çətin aspektlərindən biri sadəcə xarici səthi örtmək deyil, içi boş strukturun daxili divarında sabit və vahid örtük əldə etməkdir.

CVD örtük prosesi zamanı daxili səthə daxil olmaq çətindir. Xarici səthlə müqayisədə daxili həndəsə qaz axını, çökmə vahidliyi, örtük qalınlığına nəzarət və prosesin ardıcıllığında əlavə çətinliklər yaradır. Buna görə də, daxili divar örtüyünün keyfiyyəti təchizatçılar arasında mühüm fərqləndirici amil ola bilər.

VETEK, içi boş konstruksiyaların CVD silisium karbidlə örtülməsində təcrübəyə malikdir və daxili səthə xüsusi diqqət yetirir. Yaxşı idarə olunan daxili divar örtüyü daxili qrafiti proses mühitinə məruz qoymaq əvəzinə, bütün boş strukturda qoruyucu silisium karbid təbəqəsini saxlamağa kömək edir. Bu, qaldırıcı pin yüksək temperaturlu və kimyəvi cəhətdən aqressiv yarımkeçirici proses kameralarında işləyərkən xüsusilə vacibdir.

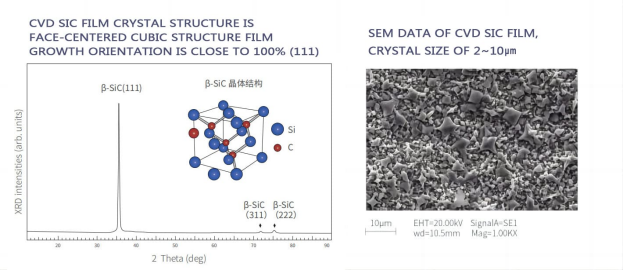

Şəkil 3: CVD silisium karbid örtüyünün mikroskopik kristal quruluşu

V. VETEK AMAT içi boş qaldırıcı sancaqların əsas üstünlükləri

Yüksək təmizlikli material sistemi:Yüksək təmizlikli qrafit və yüksək təmizlikli CVD silisium karbidinin birləşməsi çirklənməyə nəzarətin vacib olduğu yarımkeçirici mühitlər üçün nəzərdə tutulmuşdur. Seçilmiş spesifikasiyadan asılı olaraq, CVD silisium karbid örtüyünün təmizliyi 6N-dir.

Standart 100±20 μm silisium karbid örtüyü:VETEK-in standart örtük qalınlığı təxminən 100±20 μm təşkil edir və yarımkeçirici proses komponentləri üçün praktiki örtük qalınlığını təmin edir, eyni zamanda müştəri tələblərinə uyğun olaraq fərdiləşdirmə mövcuddur.

Mükəmməl daxili divar örtmə qabiliyyəti:İçi boş komponentlər üçün daxili divar örtüyü istehsal prosesinin daha çətin hissələrindən biridir. VETEK qaz axını sahəsinin simulyasiyasından tutmuş temperatur sahəsinin idarə edilməsinə qədər içi boş qaldırıcı sancaqların daxili divarında yüksək keyfiyyətli örtük əldə etməyə qadir olan örtük proseslərini işləyib hazırlayıb, ardıcıl örtük qalınlığını və möhkəm yapışmanı təmin edib.

Yüksək temperaturda sabitlik:Həm qrafit substratı, həm də CVD silisium karbid örtüyü yüksək temperaturlu yarımkeçirici proses mühitləri üçün uyğundur. CVD silisium karbid təbəqəsi kimyəvi hücuma və səthin deqradasiyasına qarşı əlavə qorunma təmin edir. VETEK-in CVD silisium karbid filmi məlumatlarında yüksək istilik keçiriciliyi, aşağı istilik genişlənməsi və təxminən 2700 °C sublimasiya temperaturu göstərilir ki, bu da materialın tələbkar yüksək temperatur tətbiqləri üçün uyğun olduğunu göstərir.

Kimyəvi və korroziyaya davamlılıq:Sıx CVD silisium karbid səthi çılpaq qrafitdən daha yaxşı korroziya müqaviməti təklif edir və aqressiv proses qazlarına və kimyəvi təmizləmə mühitlərinə tab gətirə bilir. Bu, substratın deqradasiyasını azaltmağa kömək edir və təkrarlanan proses dövrlərində daha sabit komponent səthini saxlayır.

Dəqiq emal və fərdiləşdirmə:İçi boş qaldırıcı sancaqlar xarici diametrə, daxili diametrə, divar qalınlığına, uzunluğa və konsentrikliyə dəqiq nəzarət tələb edir. VETEK müştəri çertyojlarına uyğun olaraq mürəkkəb yarımkeçirici komponentləri istehsal etmək üçün CNC dəqiq emalını CVD örtük prosesləri ilə birləşdirir. Lift sancaqları aşağıdakılara uyğun olaraq istehsal edilə bilər:

• Müştəri rəsmləri

• Nümunə komponentləri

• Ölçü spesifikasiyası

• Tələb olunan örtük qalınlığı

• Tələb olunan qrafit dərəcəsi

• Xüsusi proses tələbləri

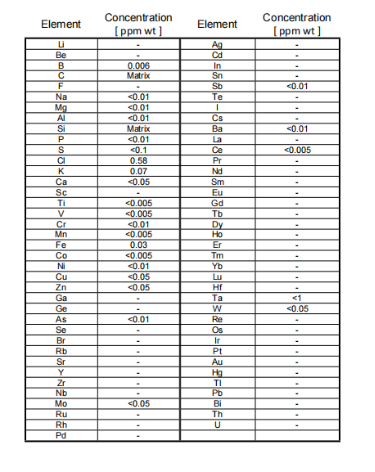

Şəkil 4: CVD silisium karbid örtüyü GDMS təmizlik test hesabatı

VI. Tipik Tətbiqlər

Silikon epitaksiyası:Lift sancaqları vafli qaldırma, yerləşdirmə və epitaksiya avadanlığı daxilində köçürmə üçün istifadə olunur. VETEK-in mövcud AMAT 0200-03201 məhsulu xüsusi olaraq 300 mm silikon epitaksi tətbiqləri üçün yerləşdirilib.

Gofret idarəetmə sistemləri:Lift sancaqları yüksək temperaturda sabitlik, ölçü dəqiqliyi və çirklənməyə nəzarət tələb edən tətbiqlər üçün dəqiq vafli idarəetmə komponentləri kimi xidmət edə bilər. İçi boş boruvari gövdəsi olan vafli qaldırıcı sancaqlar yerli istilik itkisini effektiv şəkildə minimuma endirə bilər və beləliklə, yüksək temperatur proseslərində (məsələn, epitaksial böyümə və ya yumşalma kimi) vaflinin arxa tərəfində görülən sancaq izlərini azaldır. Lift pin gövdəsinin içərisində içi boş bir boşluq yaratmaq istilik kütləsini azaldır və vafli temperaturun vahidliyini yaxşılaşdırır.

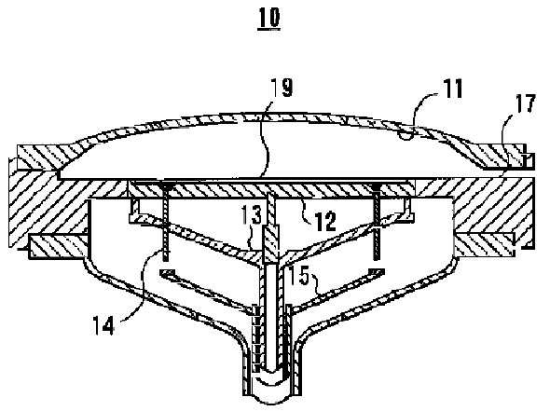

Şəkil 5: İçi boş qaldırıcı sancaqlar istilik kütləsini azaltmaq və vafli temperatur vahidliyini yaxşılaşdırmaq prinsipinin sxemi

Yarımkeçirici texnoloji avadanlıq:Müştəri təsvirləri və nümunələri əsasında oxşar qrafit + CVD silisium karbid komponentləri digər yarımkeçirici avadanlıq platformaları üçün hazırlana bilər. VETEK-in yarımkeçirici məhsul portfeli silisium epitaksisi, silisium karbid epitaksisi, MOCVD, RTP/RTA, aşındırma və digər yarımkeçirici prosesləri əhatə edir.



VII. İstehsal prosesi: Proseslərin dizaynından Keyfiyyətə Nəzarət və Çatdırılmaya qədər Əsas Nəzarət Qovşaqları

AMAT içi boş qaldırıcı sancaqların istehsalı bir çox kritik addımları əhatə edir, bunların hər biri son məhsulun etibarlılığına və vafli məhsuldarlığına birbaşa təsir göstərir:

1. Qrafit materialının seçimi— Müştərinin ölçü, istilik performansı və təmizlik tələblərinə uyğun olaraq müvafiq yüksək təmizlikli qrafit dərəcəsini (SGL Carbon və ya Toyo Tanso və s.) seçin.

2. Dəqiq CNC emal— Qrafit blankını lazımi boşluq həndəsəsinə maşınla düzəldin. Daxili diametrə, xarici diametrə, divar qalınlığına, uzunluğa və konsentrikliyə xüsusi diqqət yetirilir.

3. Səthin hazırlanması— İşlənmiş qrafit komponenti CVD ilə örtülməzdən əvvəl təmizləmə və səth hazırlığından keçir.

4. CVD silisium karbid örtüyü— Qrafit substratın üzərinə sıx CVD silisium karbid təbəqəsi qoyun. Standart örtük qalınlığı təxminən 100±20 μm, seçilmiş spesifikasiyaya uyğun olaraq örtük təmizliyi 6N-dir.

5. Daxili səth örtüyü (kritik texniki addım)— İçi boş qaldırıcı sancaqlar üçün, sabit silisium karbid örtüyünə nail olmaq üçün daxili divar diqqətlə işlənir. Qaz axını sahəsinin simulyasiyasının optimallaşdırılması və çökmə temperaturunun dəqiq sahəsinə nəzarət vasitəsilə limandan çuxurun dərin daxili hissəsinə qədər ardıcıl örtük qalınlığı, möhkəm yapışma və standartlara cavab verən daxili buruq təmizliyi təmin edilir.

6. Yoxlama — Hazır komponentlər göndərilməzdən əvvəl ölçü dəqiqliyi, örtük vəziyyəti və müştəri tərəfindən müəyyən edilmiş digər tələblər üçün yoxlanılır.

VETEK-in istehsal imkanları yarımkeçirici karbon əsaslı komponentlər üçün inteqrasiya olunmuş istehsal zənciri təmin edərək, təmizləmə, CNC emal, CVD örtük və yoxlamanı əhatə edir.

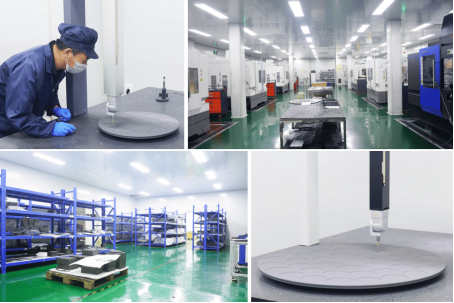

Şəkil 6: VETEK yarımkeçirici materialların istehsalı və dəqiq emal bazası

VIII. Nümunə çatdırılma vaxtı

Fərdi AMAT içi boş qaldırıcı pin nümunələri üçün tipik istehsal müddəti təxminən 20 gündür. Faktiki çatdırılma müddəti rəsm mürəkkəbliyinə, material seçiminə, örtük tələblərinə, kəmiyyətə və yoxlama tələblərinə görə dəyişə bilər. Təkrar sifarişlər və ya artıq keyfiyyətli məhsullar üçün istehsal cədvəlləri müştəri proqnozlarına və tələb olunan çatdırılma tarixlərinə uyğun olaraq ayrıca müzakirə edilə bilər.

Şəkil 7: VETEK AMAT içi boş qaldırıcı sancaqlı məhsulun qablaşdırılması



IX. Niyə VETEK-in AMAT içi boş qaldırıcı sancaqlarını seçməlisiniz?

VETEK qrafit materialının tədarükü, dəqiq emal, CVD silisium karbid örtüyü və yarımkeçirici komponentlərin istehsalını inteqrasiya olunmuş istehsal prosesinə birləşdirir. Əsas imkanlara aşağıdakılar daxildir:

• Yüksək təmizlikli qrafit substrat (SGL Carbon / Toyo Tanso və s.)

• CVD silisium karbid örtük təmizliyi 6N

• Standart örtük qalınlığı 100±20 μm

• İçi boş strukturların işlənməsi

• Daxili divar CVD silisium karbid örtüyü (əsas fərqləndirmə qabiliyyəti)

• Dəqiq CNC emal

• AMAT-uyğun vafli qaldırıcı pin həlləri

• Nümunənin çatdırılma müddəti təxminən 20 gündür

VETEK xüsusi Ar-Ge mərkəzləri və yarımkeçirici materialların istehsalı müəssisələri tərəfindən dəstəklənən CVD avadanlığının inkişafı, CVD prosesinin inkişafı, CNC dəqiq emal və təmizlənmənin tam texniki zəncirini əhatə edir.

X. Tez-tez verilən suallar (FAQ)

S1: VETEK AMAT içi boş qaldırıcı sancaqların standart CVD silisium karbid örtük qalınlığı nədir?

Standart örtük qalınlığı təxminən 100±20 μm-dir. Xüsusi qalınlıq müştəri təsvirlərinə və proses tələblərinə uyğun olaraq tənzimlənə bilər.

S2: CVD silisium karbid örtüyü hansı təmizlik səviyyəsinə çata bilər?

Seçilmiş spesifikasiyadan asılı olaraq örtük təmizliyi təxminən 6N (99,99995%) təşkil edir. VETEK-in CVD silisium karbid platforması müntəzəm olaraq 6N–7N səviyyəsində işləyir.

S3: İçi boş qaldırıcı sancaqlar üçün daxili divar örtüyü niyə vacibdir?

Daxili həndəsəni bərabər şəkildə örtmək çətindir. Yüksək keyfiyyətli daxili divar silisium karbid örtüyü qrafit substratın yüksək temperaturlu, kimyəvi cəhətdən aktiv proses mühitlərinə məruz qalmasının qarşısını alır və uzunmüddətli etibarlılıq üçün əsas fərqləndirici amildir. Daxili divar örtüyünün vahidliyi birbaşa daxili buruqların təmizliyi və vafli məhsuldarlığı ilə bağlıdır.

S4: VETEK mənim OEM təsvirlərimə və ya nümunələrimə uyğun istehsal edə bilərmi?

Bəli. VETEK müştəri təsvirlərinə, OEM hissə nömrələrinə (AMAT 0200-03201 kimi), nümunə komponentlərinə, ölçü spesifikasiyasına, tələb olunan qrafit dərəcəsinə və örtük tələblərinə uyğun istehsal edə bilər.

S5: Tipik nümunənin çatdırılma müddəti nədir?

Tipik nümunənin çatdırılma müddəti təxminən 20 gündür. Faktiki çatdırılma rəsmin mürəkkəbliyindən, material seçimindən, örtük tələblərindən, kəmiyyətdən və yoxlama ehtiyaclarından asılıdır.

XI. Xülasə

AMAT içi boş qaldırıcı pin nisbətən kiçik yarımkeçirici komponent olsa da, onun istehsal tələbləri sadə deyil. İncə divar həndəsəsi, ciddi konsentriklik tələbləri, yüksək temperaturda işləmə, çirklənməyə nəzarət və daxili səth örtüyünün birləşməsi onu ixtisaslaşmış yarımkeçirici proses komponentinə çevirir.

VETEK-in hazırkı məhlulu CVD silisium karbidinin yüksək təmizliyi, kimyəvi müqaviməti və yüksək temperaturda dayanıqlığı ilə qrafitin emal qabiliyyətini və istilik xüsusiyyətlərini birləşdirərək CVD silisium karbid örtüklü yüksək təmizlikli qrafiti qəbul edir. 100±20 μm standart örtük qalınlığı, 6N-ə qədər təmizlik, SGL və Toyo Tanso qrafit material variantları və daxili divar örtük qabiliyyəti ilə VETEK yarımkeçirici vafli ilə işləmə və silisium epitaksi tətbiqləri üçün fərdiləşdirilmiş AMAT içi boş qaldırıcı pin həlləri təmin edə bilər.

Alternativ təchizatçı axtaran müştərilər üçünAMAT 0200-03201 içi boş vafli qaldırıcı sancaqlar,və yadigər silisium karbidlə örtülmüş qrafit yarımkeçirici komponentlər,VETEK çertyojları və ya nümunələri qiymətləndirə və fərdiləşdirilmiş istehsal həlləri təqdim edə bilər.
