Yüksək saflı məsaməli qrafit nədir?

Son illərdə enerji istehlakı, həcm, səmərəlilik və s. Baxımından enerji elektron cihazları üçün performans tələbləri getdikcə daha yüksək hala gəldi. SIC daha yüksək bir band qastrası, daha yüksək qiymətləndirmə sahəsindəki güc, daha yüksək istilik keçiriciliyi, daha yüksək doymuş elektron hərəkətlilik və ənənəvi yarımkeçirici materialların çatışmazlıqlarını təşkil edir. SIC kristallarını səmərəli və geniş miqyasda necə böyütmək həmişə çətin bir problem və yüksək saflıq tətbiqidirməsaməli qrafitSon illərdə keyfiyyəti təsirli şəkildə yaxşılaşdırdıSIC tək kristal böyüməsi.

Vetek yarımkeçirici məsaməli qrafitin tipik fiziki xüsusiyyətləri:

PVT metodu ilə SIC tək kristal böyüməsi üçün yüksək təmizlikli məsaməli qrafit

Ⅰ. Pvt metodu

Pvt metodu, sic vahid kristalların böyüməsi üçün əsas prosesdir. SIC kristal artımının əsas prosesi xammalın yüksək temperaturun sublimasiya parçalanmasına, temperatur gradientinin təsiri altında qaz fazası maddələrinin daşınması və toxum kristalında qaz fazası maddələrinin yenidən qurulması. Buna əsaslanaraq, çubuğun içərisində üç hissəyə bölünür: xammal sahəsi, böyümə boşluğu və toxum kristal. Xammal sahəsində istilik istilik radiasiyası və istilik keçiriciliyi şəklində köçürülür. Qızdırıldıqdan sonra, sic xammal əsasən aşağıdakı reaksiyalardan parçalanır:

Vəc (s) = si (g) + c (s)

2SIC (S) = SI (G) + SIC₂(g)

2SIC (S) = C (s) + si₂C (g)

Xammal sahəsində, temperaturu çubuğunuzun çiyəri səthinə, xammal kənarındakı temperaturun, xammalın daxili temperaturu> xammal səthinin temperaturu, yaranan, büllur böyüməsinə daha çox təsir göstərəcəkdir. Yuxarıdakı temperatur gradientinin hərəkəti altında, xammal, maddi axın və məsaməsizliyin dəyişməsi nəticəsində xammalın yaxınlığında qrafikləşməyə başlayacaqdır. Böyümə otağında, xammal sahəsində yaranan qazlı maddələr eksenel temperaturun gradientinin idarə etdiyi toxum kristal mövqeyinə aparılır. Qrafitin səthi çuxurlu bir örtüklə örtülmədiyi zaman, qazlı maddələr, böyümə otağında C / SI nisbətini dəyişdirərkən qrafitin çarpacağını aşındıran, çarpaz səthlə reaksiya göstərəcəkdir. Bu sahədə istilik əsasən istilik radiasiya şəklində köçürülür. Toxum kristal mövqeyində, qazlı maddələr SI, SI2C, SI2C, SIC2 və s. Əsas reaksiyalar aşağıdakı kimidir:

Və₂C (g) + + SIC₂(g) = 3SIC (lər)

Və (g) + + sic₂(g) = 2SIC (lər)

Tətbiq ssenariləriTək kristal sic böyüməsində yüksək təmizlikli məsaməli qrafit2650 ° C-ə qədər vakuum və ya inert qaz mühitində sobalar:

Ədəbiyyat tədqiqatına görə, yüksək saflıqlı məsaməli qrafit SIC tək kristalının böyüməsində çox faydalıdır. SIC tək kristalının böyümə mühitini və olmadan müqayisə etdikYüksək saflı məsaməli qrafit.

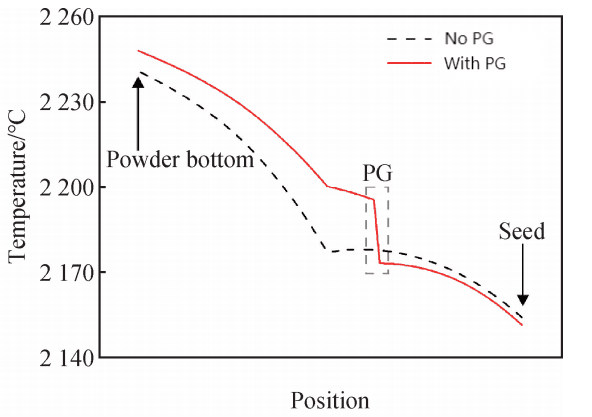

Məsaməli qrafit ilə və olmadan iki quruluş üçün çubuğunun mərkəzi xətti boyunca temperatur dəyişməsi

Xammal sahəsində iki quruluşun yuxarı və alt temperatur fərqləri müvafiq olaraq 64.0 və 48.0 ℃. Yüksək saflı məsaməli qrafitin üst və alt temperatur fərqi nisbətən kiçikdir və eksenel temperatur daha vahiddir. Xülasə, yüksək saflıqlı məsaməli qrafit əvvəlcə xammalın ümumi temperaturunu artırır və xammalın tam sublimasiya və parçalanmasına uyğun olan böyümə otağında temperaturu azaldır. Eyni zamanda, xammal sahəsindəki eksenel və radial temperatur fərqləri azalır və daxili temperaturun paylanmasının vahidliyi artır. SIC kristallarının tez və bərabər böyüməsinə kömək edir.

Temperatur effekti ilə yanaşı, yüksək təmizli məsaməli qrafit də SIC tək kristal sobasında qaz axını sürətini də dəyişdirəcəkdir. Bu, əsasən, yüksək saflı məsaməli qrafitin kənarındakı maddi axın sürətini yavaşlatması və bununla da SIC vahid kristallarının böyüməsi zamanı qaz axını sürətini sabitləşdirəcəkdir.

Ⅱ. SIC tək kristal böyümə ocağında yüksək təmizli məsaməli qrafitin rolu

SIC yüksək saflı gözenekli qrafit olan SIC bir kristal böyümə ocağında, materialların daşınması yüksək saflı gözenekli qrafit ilə məhdudlaşdırılır, interfeys çox forma və böyümə interfeysində kənar çırpping yoxdur. Bununla birlikdə, SIC-nin yüksək saflı məsaməli qrafiti olan SIC vahid kristallarının böyüməsi nisbətən yavaşdır. Buna görə, büllur interfeysi üçün yüksək təmizli məsaməli qrafitin tətbiqi EDGE qrafitizasiyadan yaranan yüksək maddi axın sürətini effektli şəkildə bağlayır, bununla da SIC kristalının vahid şəkildə böyüdür.

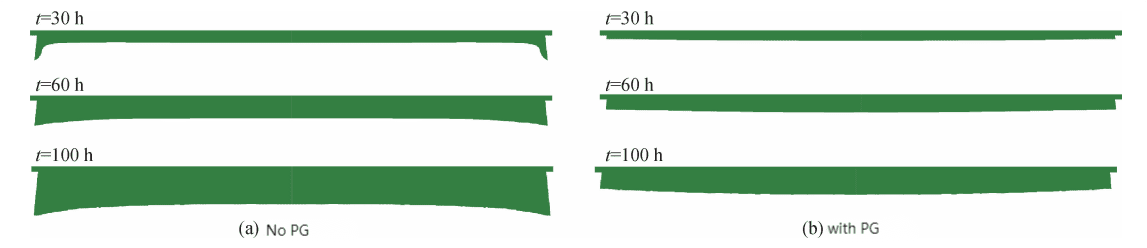

İnterfeys, saf, yüksək təmizli qabığının olmadan və olmadan sic vahid kristal böyüməsi zamanı dəyişir

Buna görə yüksək saflı məsaməli qrafit, SIC kristallarının böyümə mühitini yaxşılaşdırmaq və kristal keyfiyyətini optimallaşdırmaq üçün təsirli bir vasitədir.

Məsaməli qrafit plitəsi, məsaməli qrafitin tipik bir istifadə formasıdır

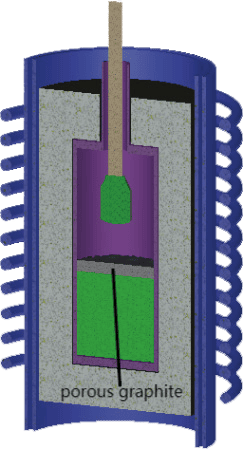

Gözenli qrafit boşqabından və Pvt metodundan istifadə edərək SIC vahid kristal hazırlığının sxematik diaqramıCvdVəsxam materialyarımkeçiricinin anlaşılmasından

Vetek yarımkeçiricinin üstünlüyü güclü texniki komandası və əla xidmət komandasıdır. Ehtiyaclarınıza görə uyğun olaraq uyğunlaşa bilərikhəqrəbməsaməli qrafiteSIC tək kristal böyümə sənayesində böyük irəliləyiş və üstünlüklər yaratmağınıza kömək edəcək məhsullar.
