Silikon karbid epitaksisi

Yüksək keyfiyyətli silisium karbid epitaksiyasının hazırlanması qabaqcıl texnologiya və avadanlıq və avadanlıq aksesuarlarından asılıdır. Hazırda ən çox istifadə edilən silisium karbid epitaksiyasının böyüməsi üsulu Kimyəvi buxar çökdürmədir (CVD). O, epitaksial plyonka qalınlığına və dopinq konsentrasiyasına dəqiq nəzarət, daha az qüsur, orta böyümə sürəti, prosesə avtomatik nəzarət və s. kimi üstünlüklərə malikdir və kommersiya baxımından uğurla tətbiq olunan etibarlı texnologiyadır.

Silikon karbid CVD epitaksisi ümumiyyətlə isti divar və ya isti divar CVD avadanlığını qəbul edir ki, bu da yüksək böyümə temperaturu şəraitində (1500 ~ 1700 ℃), isti divar və ya isti divar CVD-nin uzun illər inkişafından sonra epitaksi təbəqəsi 4H kristal SiC-nin davam etdirilməsini təmin edir. giriş hava axını istiqaməti və substrat səthi arasında əlaqə, Reaksiya kamerası üfüqi quruluş reaktoru və şaquli quruluş reaktoruna bölünə bilər.

SIC epitaksial sobanın keyfiyyəti üçün üç əsas göstərici var, birincisi epitaksial böyümə performansıdır, o cümlədən qalınlığın vahidliyi, dopinq vahidliyi, qüsur dərəcəsi və böyümə sürəti; İkincisi, istilik / soyutma dərəcəsi, maksimum temperatur, temperaturun vahidliyi daxil olmaqla, avadanlığın özünün temperatur göstəriciləri; Nəhayət, bir vahidin qiyməti və tutumu daxil olmaqla, avadanlığın özünün xərc göstəriciləri.

Üç növ silisium karbid epitaksial böyümə sobası və əsas aksessuarlar fərqləri

İsti divar üfüqi CVD (LPE şirkətinin tipik modeli PE1O6), isti divarlı planetar CVD (tipik model Aixtron G5WWC/G10) və kvazi-isti divar CVD (Nuflare şirkətinin EPIREVOS6 tərəfindən təmsil olunur) həyata keçirilmiş əsas epitaksial avadanlıq texniki həllərdir. bu mərhələdə kommersiya tətbiqlərində. Üç texniki qurğunun da öz xüsusiyyətləri var və tələbata uyğun olaraq seçilə bilər. Onların quruluşu aşağıdakı kimi göstərilir:

Müvafiq əsas komponentlər aşağıdakılardır:

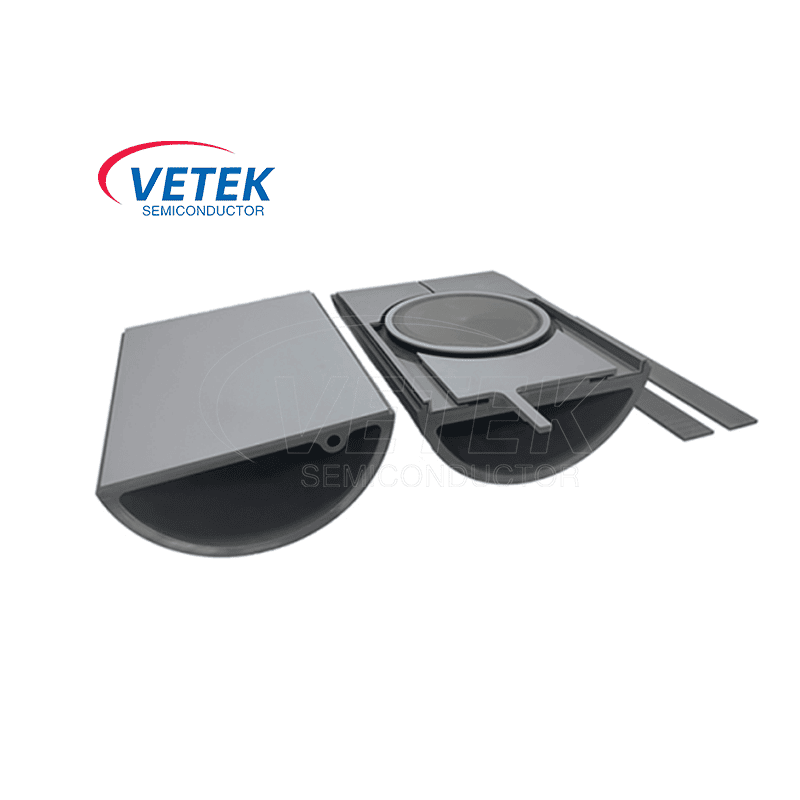

(a) İsti divar üfüqi tipli əsas hissə- Yarım Ay Hissələrindən ibarətdir

Aşağı axın izolyasiyası

Əsas izolyasiya üstü

Yuxarı yarım ay

Yuxarı izolyasiya

Keçid hissəsi 2

Keçid hissəsi 1

Xarici hava ucluğu

Konik şnorkel

Xarici arqon qaz ucluğu

Arqon qaz ucluğu

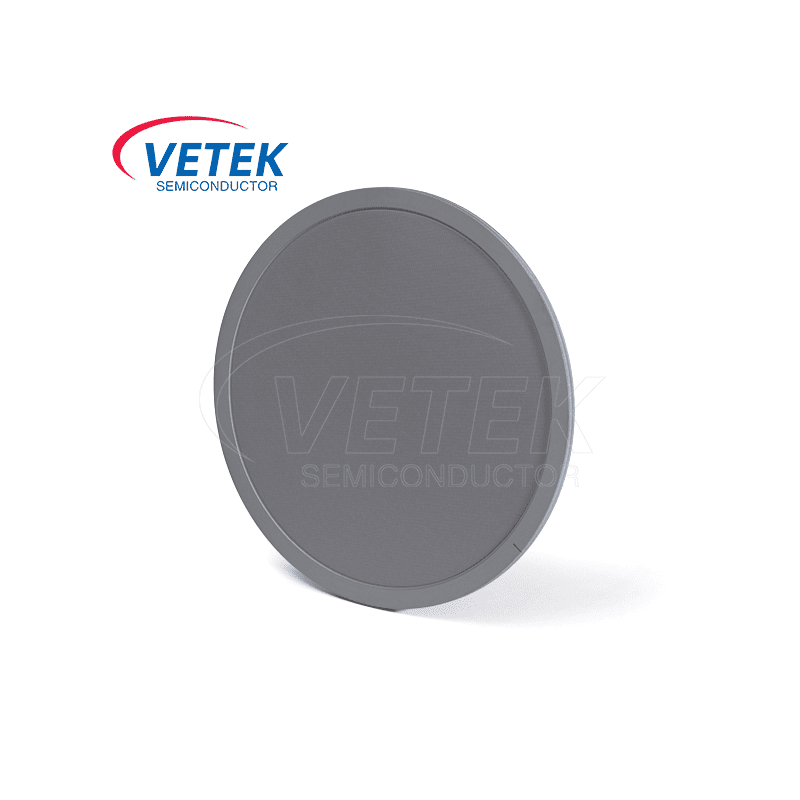

Gofret dəstək lövhəsi

Mərkəzləşdirmə pin

Mərkəzi mühafizə

Aşağı axın sol qoruyucu qapağı

Aşağı axın sağ qoruma örtüyü

Yuxarı sol qoruyucu qapaq

Yuxarı sağ qoruyucu örtük

Yan divar

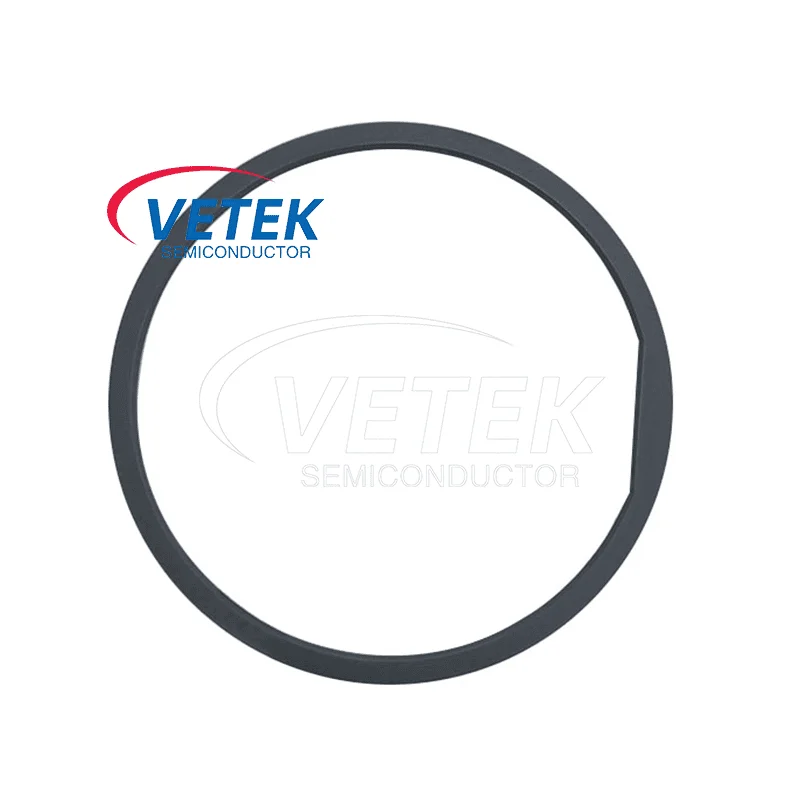

Qrafit üzük

Qoruyucu hiss

Dəstəkləyici hiss

Əlaqə bloku

Qaz çıxışı silindri

(b) Planet tipli isti divar

SiC örtüklü Planet Disk və TaC örtüklü Planet Disk

(c) Kvazi-termal divar tipli

Nuflare (Yaponiya): Bu şirkət istehsal məhsuldarlığını artırmağa kömək edən iki kameralı şaquli sobalar təklif edir. Avadanlıq dəqiqədə 1000 dövrəyə qədər yüksək sürətli fırlanma xüsusiyyətlərinə malikdir ki, bu da epitaksial vahidlik üçün çox faydalıdır. Əlavə olaraq, onun hava axınının istiqaməti digər avadanlıqlardan fərqlənir, şaquli olaraq aşağıya doğrudur, beləliklə, hissəciklərin əmələ gəlməsini minimuma endirir və hissəcik damcılarının vaflilərə düşməsi ehtimalını azaldır. Bu avadanlıq üçün əsas SiC örtüklü qrafit komponentləri təqdim edirik.

SiC epitaksial avadanlıq komponentlərinin təchizatçısı kimi VeTek Semiconductor SiC epitaksiyasının uğurla həyata keçirilməsini dəstəkləmək üçün müştəriləri yüksək keyfiyyətli örtük komponentləri ilə təmin etmək öhdəliyi götürür.
