SiC Ceramic Gofre Boat nədir? Spesifikasiyalar, Materiallar və Tətbiqlər

Yarımkeçirici yüksək temperatur proseslərində vaflilərin idarə edilməsi, dəstəklənməsi və istilik müalicəsi xüsusi dəstəkləyici komponentə - vafli qayığa əsaslanır. Prosesin temperaturu yüksəldikcə, təmizliyə və hissəciklərə nəzarət tələbləri artdıqca, ənənəvi kvars vafli qayıqlar tədricən qısa xidmət müddəti, yüksək deformasiya dərəcələri və zəif korroziyaya davamlılıq kimi problemləri ortaya qoyur.Silikon karbid (SiC) keramik vafli qayıqlarbu kontekstdə ortaya çıxdı və yüksək səviyyəli istilik emal avadanlıqlarında əsas daşıyıcıya çevrildi.

Silikon karbid (SiC) yüksək sərtliyi, yüksək istilik keçiriciliyini və əla kimyəvi sabitliyi birləşdirən mühəndislik keramika materialıdır.SiC keramika, yüksək temperaturda sinterləmə nəticəsində əmələ gələn, yalnız üstün termal şok müqaviməti nümayiş etdirmir, həm də oksidləşdirici və aşındırıcı mühitlərdə sabit quruluş və ölçüləri saxlayır. Nəticədə, vafli qayıq formasında istehsal edildikdə, diffuziya, tavlama və oksidləşmə kimi yüksək temperatur proseslərini etibarlı şəkildə dəstəkləyə bilər və bu, onu 1100°C-dən yuxarı temperaturlarda işləyən istilik prosesləri üçün xüsusilə uyğun edir.

1. SiC Ceramic Gofre Boat nədir?

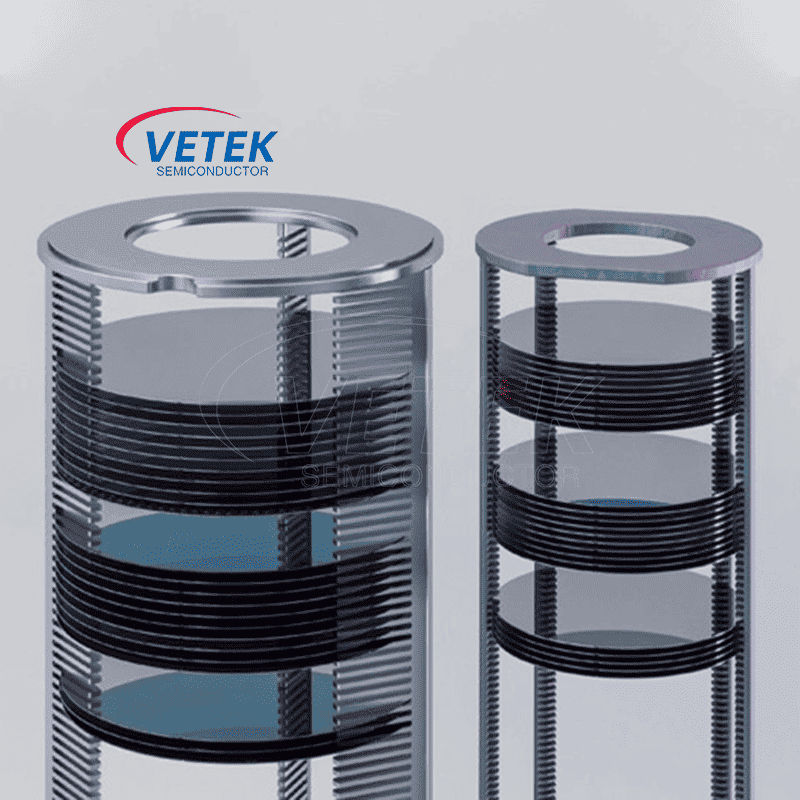

Vafli qayıqların strukturu adətən çoxqatlı, paralel şəbəkə konfiqurasiyası ilə dizayn edilir, eyni vaxtda onlarla və hətta yüzlərlə vafli tutmağa qadirdir. SiC keramikasının istilik genişlənmə əmsallarına nəzarətdə üstünlükləri onları yüksək temperaturda enmə və enmə prosesləri zamanı termal deformasiyaya və ya mikrokrekinqə daha az meylli edir. Bundan əlavə, yüksək temperaturda çirklənmə riskini əhəmiyyətli dərəcədə azaldaraq, metal çirklərinin tərkibinə ciddi şəkildə nəzarət edilə bilər. Bu, onları enerji cihazlarının, SiC MOSFET-lərin, MEMS-lərin və digər məhsulların istehsalı kimi təmizliyə son dərəcə həssas olan proseslər üçün çox uyğun edir.

2. Kvars vs SiC vs Qrafit Gofret Qayıqları: Material Müqayisəsi

Ənənəvi kvars vafli qayıqlarla müqayisədə, silisium karbid keramika vafli qayıqlar adətən yüksək temperaturda, tez-tez termal velosiped şəraitində 3-5 dəfə daha uzun xidmət müddətinə malikdir. Onların daha yüksək sərtliyi və deformasiyaya qarşı müqaviməti məhsuldarlığı yaxşılaşdırmağa kömək edən daha sabit vafli düzülməsinə imkan verir. Daha da əhəmiyyətlisi, SiC materialları tez-tez isitmə və soyutma dövrləri zamanı minimal ölçülü dəyişiklikləri qoruyur, vafli qayıq deformasiyasından qaynaqlanan vafli kənarlarının qırılmasını və ya hissəciklərin tökülməsini azaldır.

3. Silikon karbid vafli qayıq materiallarının növləri

Bütün SiC vafli qayıqlar eyni keramika növündən istehsal olunmur. Fərqli istehsal marşrutları fərqli mikro strukturlar və performans xüsusiyyətləri yaradır.

3.1 Yenidən kristallaşdırılmış silisium karbid (RSiC)

Yenidən kristallaşdırılmış SiC yüksək temperaturlu keramika komponentlərində istifadə olunur. Dərəcədən asılı olaraq, çirklənmə, təmizləmə və proses uyğunluğu qiymətləndirilərkən nəzərə alınmalı olan əhəmiyyətli açıq məsaməlilik nümayiş etdirə bilər.

3.2 Sinterlənmiş Silikon Karbid (SSiC)

Təzyiqsiz sinterlənmiş SiC yüksək sərtlik, mexaniki güc və yaxşı istilik performansı ilə sıx bir keramika quruluşu təmin edə bilər. Faktiki xassələr formuladan, sinterləmə prosesindən və materialın dərəcəsindən asılıdır.

3.3 Reaksiya ilə bağlanmış silisium karbid (RBSiC / SiSiC)

Reaksiya ilə bağlanmış SiC ümumiyyətlə qalıq silisium fazasını ehtiva edir. Bu, maksimum xidmət temperaturuna və kimyəvi uyğunluğa təsir göstərə bilər, ona görə də onun iş hədləri RSiC və ya SSiC ilə eyni olmamalıdır.

3.4 SiC örtüklü qrafit vafli daşıyıcılar

SiC ilə örtülmüş qrafit vafli daşıyıcı monolit SiC keramika vafli qayıqdan fərqli konstruksiyadır.

Depozit edilmiş SiC örtüyü ilə qorunan qrafit substratdan istifadə edir. Bu cür dizaynlar xüsusi istilik emal mühitlərində üstünlüklər təklif edə bilər, lakin örtük bütövlüyü, açıq kənarlar və potensial çirklənmə qiymətləndirilməlidir.

4. Gələcəyə baxış

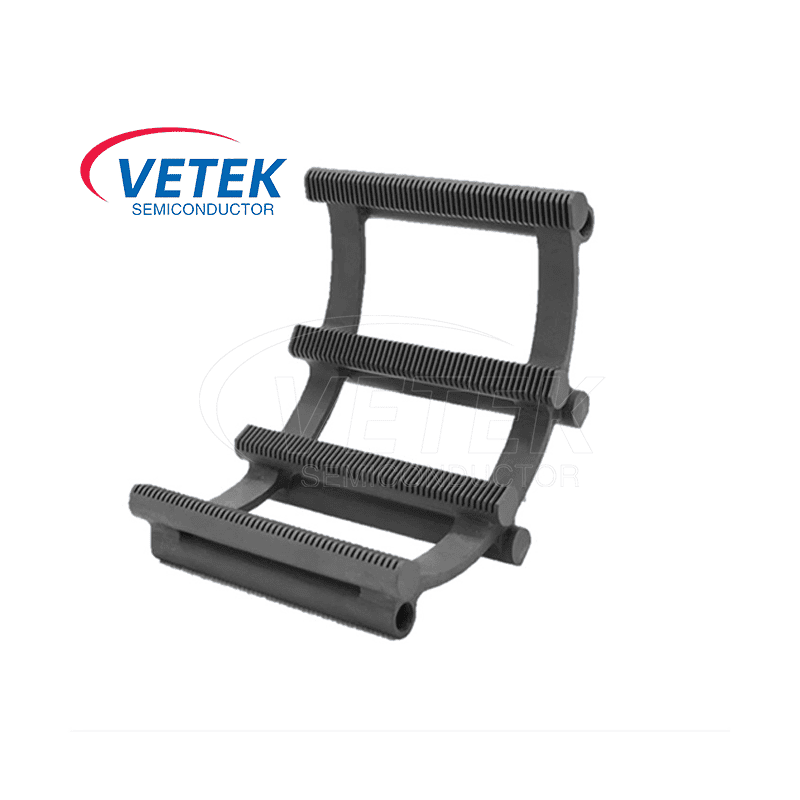

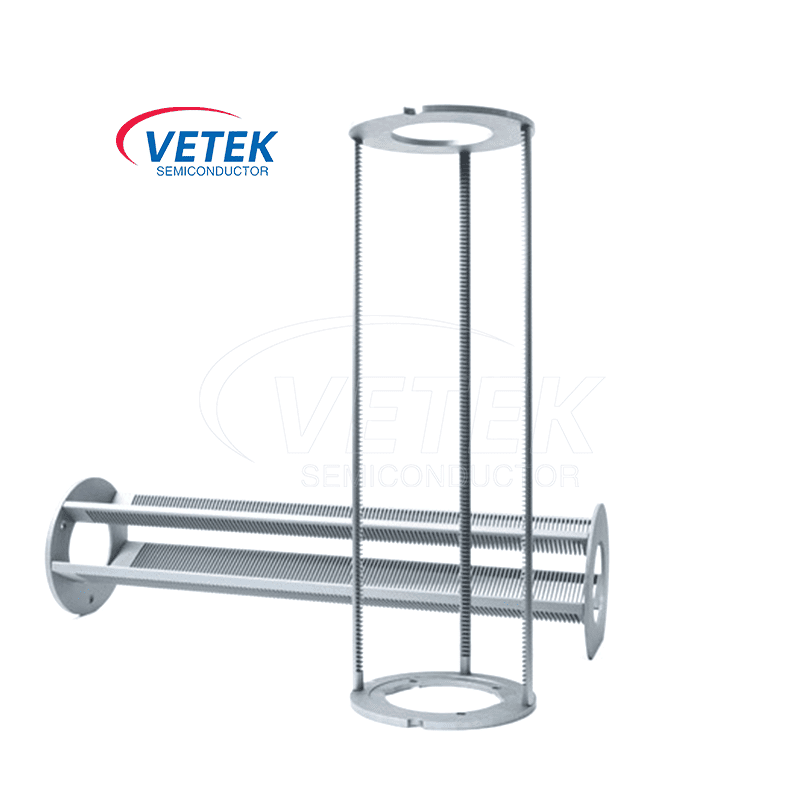

Sənaye tətbiqlərində, silikon karbid keramika vafli qayıqları tədricən ənənəvi silikon cihazlarından üçüncü nəsil yarımkeçirici materiallara qədər istilik emal proseslərində yüksək səviyyəli avadanlıq istehsalçıları üçün üstünlük verilən seçimə çevrilir. Onlar təkcə şaquli boru sobaları və üfüqi oksidləşmə sobaları kimi müxtəlif istilik emal avadanlığı üçün uyğun deyil, həm də yüksək temperaturlu, yüksək korroziyalı mühitlərdə onların sabit işləməsi prosesin ardıcıllığına və avadanlıq tutumuna daha güclü təminatlar verir.

Silikon karbid keramika vafli qayıqlarının tədricən populyarlaşması yarımkeçirici avadanlıqların əsas dəstək komponentlərinə nüfuz edən qabaqcıl keramika materiallarının sürətlənməsini göstərir. Ənənəvi kvars materialları ilə müqayisədə onların yüksək temperaturda dayanıqlılıq, struktur sərtliyi və istilik yorğunluğuna davamlılıqdakı üstünlükləri yüksək temperaturların və daha sərt proses pəncərələrinin davamlı təkamülü üçün etibarlı material əsasını təmin edir. Hal-hazırda 6 düymlük və 8 düymlük silisium karbid keramika vafli qayıqlar yarımkeçirici sənayesində enerji cihazlarının kütləvi istehsalının istilik müalicəsi proseslərində geniş istifadə olunur.

12 düymlük spesifikasiya tədricən yüksək səviyyəli proseslərə və qabaqcıl istehsal xətlərinə tətbiq edilir və avadanlıq və material əməkdaşlığının növbəti mərhələsi üçün mühüm istiqamətə çevrilir. Eyni zamanda, 2-4 düymlük vafli qayıqlar tədqiqat platformalarında və LED substratın emalı və prosesin yoxlanılması kimi xüsusi proses ssenarilərində rol oynamağa davam edir. Silikon karbid keramika vafli qayıqları, müvafiq keramika materialları texnologiyasının davamlı təkamülünə təkan verən sabitlik, ölçü nəzarəti və vafli tutumunda daha böyük üstünlüklər nümayiş etdirəcək.

Tez-tez verilən suallar

1. Vafli qayığın əsas funksiyası nədir?

Vafli qayıq soba emal zamanı yarımkeçirici vafliləri dəqiq aralı mövqelərdə saxlayır. Onun əsas funksiyaları mexaniki dəstək, vafli hizalanması və istilik və kimyəvi proses mühiti ilə uyğunluqdur.

2. SiC vafli qayıqla kvars vafli qayıq arasında fərq nədir?

SiC keramika vafli qayıqları ümumiyyətlə daha yüksək istilik keçiriciliyi və uyğun siniflər üçün daha yüksək temperaturda mexaniki qabiliyyət təmin edir. Kvars vafli qayıqlar daha aşağı istilik genişlənməsinə malikdir və müəyyən edilmiş təmiz yarımkeçirici soba proseslərində geniş istifadə olunur. Tercih edilən material iş şəraitindən asılıdır.

3. SiC keramika vafli qayıq hansı temperatura tab gətirə bilər?

Bütün SiC keramika vafli qayıqlar üçün vahid temperatur həddi yoxdur. Maksimum işləmə temperaturu SiC dərəcəsindən, soba atmosferindən, mexaniki yükdən, məruz qalma müddətindən və istilik dövriyyəsindən asılıdır. Hazır komponent nəzərdə tutulan proses şərtlərinə uyğun olmalıdır.

4. SiC vafli qayıqlar diffuziya və oksidləşmə üçün uyğundurmu?

Bəli, müvafiq seçilmiş və keyfiyyətli SiC keramika vafli qayıqları diffuziya və oksidləşmə tətbiqlərində istifadə edilə bilər. Materialın kimyası, səthin təmizliyi, mexaniki dizayn və texnoloji qazlarla uyğunluğu yoxlanılmalıdır.

5. SiC keramika vafli qayıqları fərdiləşdirilə bilərmi?

Vafli qayıqlar müxtəlif soba konfiqurasiyaları, vafli ölçüləri, yuva sayları, meydançalar və dəstək həndəsələri üçün istehsal oluna bilər və istehsalın texniki-iqtisadi əsaslandırılması və dizaynın yoxlanılması şərtilə hazırlana bilər.

6. Bərk SiC və SiC örtüklü qrafit vafli qayıqlar arasında fərq nədir?

Bərk SiC keramika vafli qayıqları keramika gövdəsindən istifadə edir, SiC ilə örtülmüş qrafit daşıyıcıları isə qoruyucu SiC təbəqəsi olan qrafit substratdan istifadə edirlər. Onların istilik reaksiyası, nasazlıq mexanizmləri, çirklənmə riskləri və xidmət hədləri fərqlidir.

7. Vafli qayıqlarda hissəciklərin yaranmasına səbəb nədir?

Potensial səbəblərə mexaniki aşınma, uyğun olmayan vafli kontakt həndəsəsi, çöküntü-film yığılması, istilik zədələnməsi, səth qüsurları və işləmə və ya təmizləmə zamanı çirklənmə daxildir. Kök səbəb təhlili daşıyıcı materialı və faktiki soba prosesini nəzərə almalıdır.
