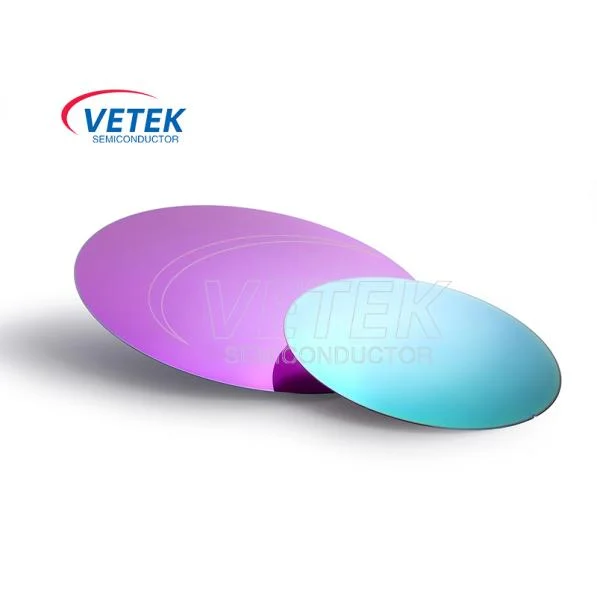

İzolyator gofretində silikon

Vetek Yarımkeçirici, izolyator gofretində bir professional Çin silikon istehsalçısıdır. İzolyator wafer-də silikon vacib bir yarımkeçirici substrat materialıdır və əla məhsul xüsusiyyətləri yüksək performanslı, aşağı enerji, yüksək inteqrasiya və RF tətbiqlərində əsas rol oynayır. Məsləhətinizi gözləyirəm.
Sorğu göndərin
Məhsul təsviri

İş prinsipiYarımkeçirici-Əİzolyator gofretində silikonƏsasən özünəməxsus quruluşuna və maddi xüsusiyyətlərinə etibar edir. Və Soi vafləsiÜç təbəqədən ibarətdir: üst təbəqə tək kristal silikon cihaz təbəqəsidir, orta izolyasiya edilmiş bir tıxaclı bir oksid (qutu) təbəqəsidir və alt təbəqə dəstəkləyən silikon substratdır.

Silicon On Insulator Wafers(SOI) Structure

İzolyator Wafters (SOI) haqqında silikonun quruluşu


İzolyasiya qatının formalaşdırılması: İzolyator wafer-də silikon ümumiyyətlə Smart Cut ™ texnologiyası və ya Simox (implanted oksigen) texnologiyası ilə (ayrılma) istifadə olunur. Smart Cut ™ texnologiyası, bir qabarcıq təbəqəsi yaratmaq üçün silikon vafleri içərisinə hidrogen ionlarına enjektır və sonra dəstəkləyən silikona hidrogen inyeksiya edilmiş vafonu bağlayırkövrək.



İstilik müalicəsindən sonra hidrogen inyeksiya edilmiş vaflon, bir SOI quruluşu yaratmaq üçün baloncuk qatından parçalanır.Simox texnologiyasıİmplantlar yüksək temperaturda silikon oksidi qatını yaratmaq üçün silikon gofreyə daxil olun.


Parazitar kapasitanı azaldın: Qutu təbəqəsiSilikon karbid vafliCihaz qatını və baza silikonunu təsirli şəkildə təcrid edir, əhəmiyyətli dərəcədə azalırg parazitik kapitant. Bu təcrid güc istehlakını azaldır və cihaz sürətini və performansını artırır.




Latch-up effektlərindən çəkinin: N-Yaxşı və P-Well cihazlarıSoi vafləsiənənəvi CMOS quruluşlarında mandaldan imtina etməkdən çəkinərək tamamilə təcrid olunur. Bu imkan verirvafli soi daha yüksək sürətlə istehsal ediləcək.


Etch Stop funksiyası: Thetək kristal silikon cihaz təbəqəsiSoi gofretin qutu qatının quruluşu, əla etch stop funksiyasını təmin edən mems və optoelektronik cihazların istehsalını asanlaşdırır.


Bu xüsusiyyətlər vasitəsilə,İzolyator gofretində silikonYarımkeçirici emalda mühüm rol oynayır və inteqrasiya edilmiş dövrə (IC) və davamlı inkişafını təşviq edir vəMikroelektromekanik sistemlər (mems)sənaye. Səmimi olaraq sizinlə ünsiyyət və əməkdaşlığı gözləyirik.


200MM Sol Wafters spesifikasiyası parametrləri:


                                                                                                      200 mm Sol Wafters spesifikasiyası
Yox
 Təsvir
 Dəyər
                                                                                                                  Cihaz silikon təbəqəsi
1.1 Qalınlıq
 220 nm +/- 10 nm
1.2 İstehsal metodu
 Cır
1.3 Kristal istiqaməti
 <100>
1.4 Keçirici p
1.5 Dopant Bor
1.6 Müqavimət ortalama
 8.5 - 11.5 0hm * sm
1.7 RMS (2x2 um)
 <0.2
1.8 LPD (Ölçü> 0.2um)
 <75
1.9 0,8 mikrondan (sahə) böyük qüsurlar
 <25
1.10

Kənar çip, cızıq, çat, dimple / çuxur, duman, portağal qabığı (vizual yoxlama)

0
1.11 Bağlama Voids: Visual Təftiş> 0.5mm Diametri
 0

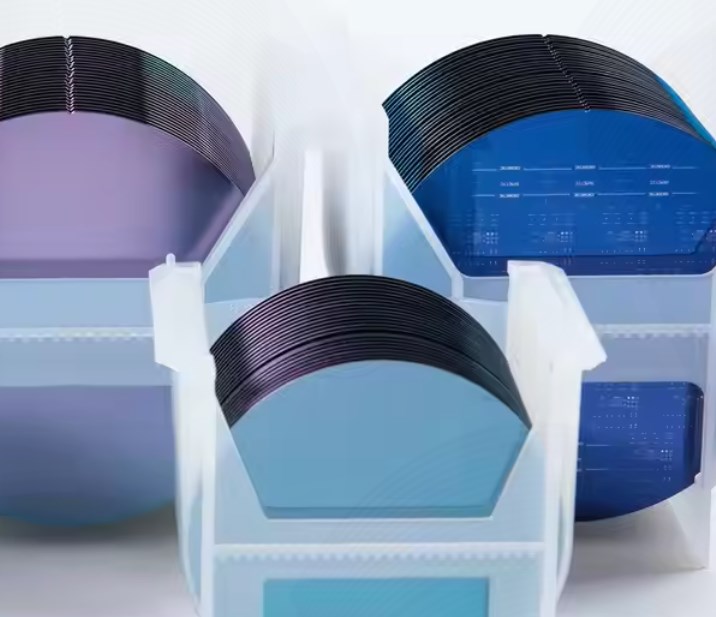

İzolyator Wafers istehsal sexlərində silikon:


Silicon On Insulator Wafers shops


Qaynar Teqlər: İzolyator gofretində silikon
