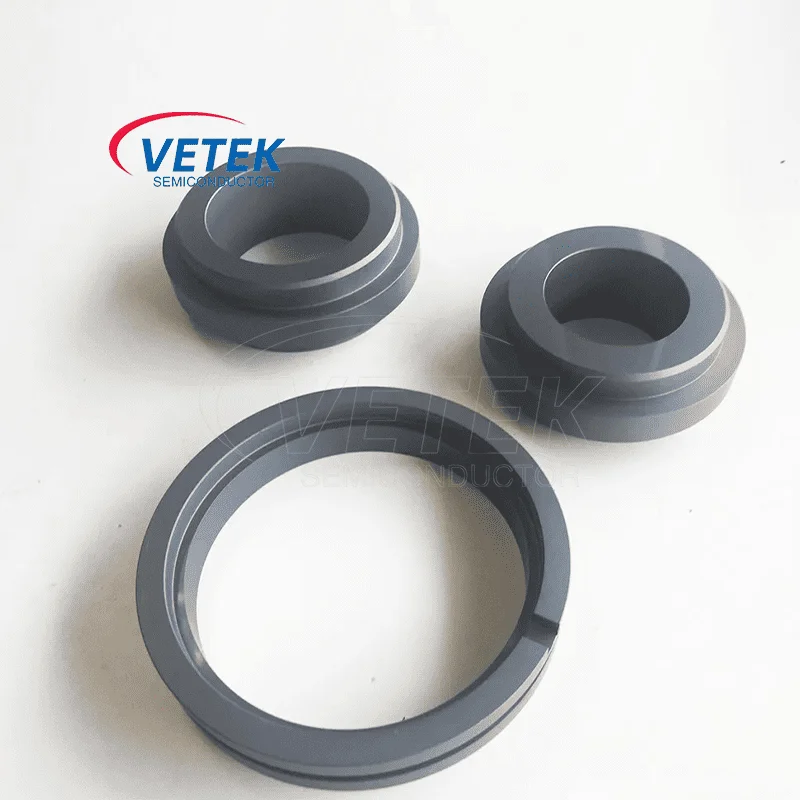

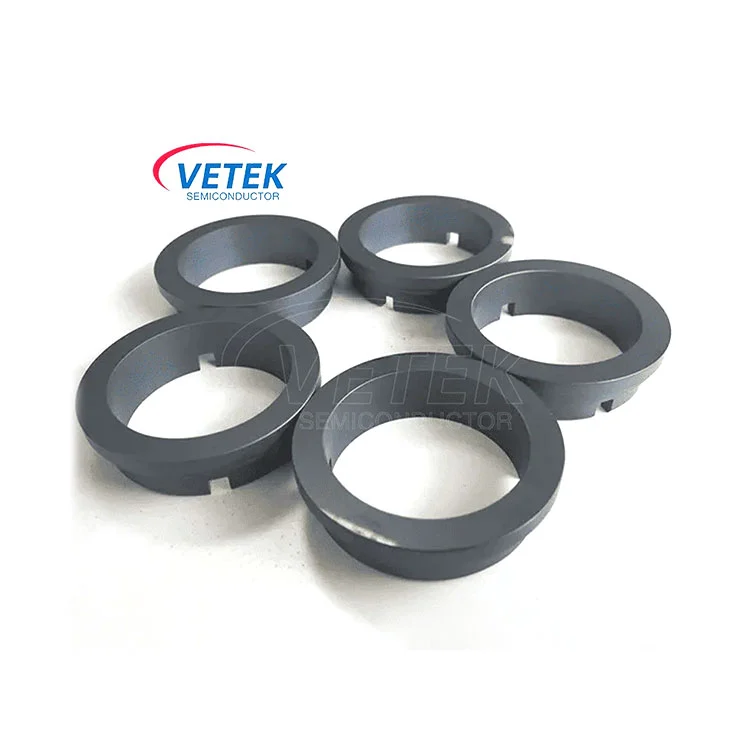

Epitaxy üçün sic örtülmüş möhürləmə ring

Ⅰ. Sic örtüklü möhür üzüyü nədir?

SIC örtülmüş möhür ring (silikon karbid örtülmüş möhür ring) yüksək temperatur, yüksək korroziv yarımkeçirici proses mühiti üçün hazırlanmış dəqiq bir möhürləmə komponentidir. Onun nüvəsi kimyəvi buxar çöküntüsü (CVD) və ya fiziki buxar çöküntüsü (PVD) prosesi, qrafit və ya karbon kompozit material substrat səthi, yüksək paklik silikon karbid (SIC) örtüyü, həm də yüksək performanslı sızdırmazlıq xüsusiyyətlərinin örtülməsi ilə örtülmüşdür.

Ⅱ. Məhsul tərkibi və əsas texnologiyası

1. Substrat materialı:

Qrafit və ya karbon karbonlu kompozit material: Əsas material yüksək istilik müqavimətinin üstünlüyünə malikdir (2000-dən çox ℃) və istilik genişlənməsinin aşağı əmsalının aşağı əmsalına malikdir, beləliklə yüksək temperatur kimi həddindən artıq şərtlərdə ölçülü sabitliyi təmin edir.

Həssas emal quruluşu: Həssas halqanın dizaynı yarımkeçirici avadanlıqların boşluğuna mükəmməl uyğunlaşdırıla bilər, beləliklə möhürləmə səthinin və yaxşı hava şəraitinin düzlüyünü təmin etməklə.

2. Funksional örtük:

Yüksək saflıq sic örtük (saflıq ≥99.99%): Sahilin qalınlığı, sızdırmazlıq üzüklü səth səthini əla kimyəvi inertlik və mexaniki xüsusiyyətlərə malik olan sıx məsaməli olmayan səth quruluşu bir təbəqə meydana gətirmək üçün CVD prosesi vasitəsilə ümumiyyətlə 10-50 mm-dir.

Ⅲ. Epitaxy üçün sic örtülmüş möhürləmə ringinin əsas fiziki xüsusiyyətləri və üstünlükləri

Veteksemikanın SIC örtüklü sızdırmazlıq üzükləri ekstremal şəraitdə əla performanslarına görə yarımkeçirici epitaxy prosesləri üçün idealdır. Aşağıda məhsulun xüsusi fiziki xüsusiyyətləri var:

İv. Yarımkeçirici epitaxy emalında əsas tətbiqlər

Epitaxy üçün SIC örtülmüş möhürləmə ring əsasən mocvd (metal üzvi kimyəvi buxar depor) və MBE (molekulyar şüa epitaxy) və digər proses avadanlığı), xüsusi funksiyalara daxildir:

1. Yarımkeçirici avadanlıq reaksiya kamerası hava sıxlığının qorunması

SIC örtüklü sızdırmazlıq üzüklərimiz avadanlıq palatası (e.g. flanş, baza şaft) ilə interfeysin ölçülü tolerantlıqların (adətən ± 0.01mm), halqa quruluşunu düzəltməklə mümkün qədər kiçikdir.

Eyni zamanda, möhürləmə ring, mikroskopik boşluqları aradan qaldıraraq, əlaqə səthinin bütün ətrafı ətrafında vahid bir uyğunluğunu təmin etmək üçün CNC dəzgahlarından istifadə edərək dəqiq işlənmişdir. Bu, proses qazlarının (məsələn, H₂, NH₃) sızmasının qarşısını alır, epitaxial təbəqə böyümə mühitinin təmizliyini təmin edir və gofret məhsuldarlığını yaxşılaşdırır.

Digər tərəfdən, yaxşı qaz sıxlığı xarici çirkləndiricilərin (o₂, H₂o) inimnişini də maneə törədə bilər, beləliklə epitaksial qatda qüsurlardan (məsələn, qeyri-bərabər dopinqin qeyri-bərabər dopinqi) təsirli şəkildə qarşısını ala bilər.

2. Yüksək temperaturun dinamik möhürləmə dəstəyi

Substrat örtüklü sinergistlik anti-deformasiyasının prinsipini qəbul etmək: Qrafit substratının istilik genişləndirilməsi (CTE ≈ 4.5 × 10 / ° C) çox kiçikdir və həddindən artıq yüksək temperaturda (> 1000 ℃), metal möhürlərin miqdarının yalnız 1/5 hissəsidir, beləliklə, termal deformasiyanın səbəb olduğu möhürləmə səthinin ayrılmasından yalnız 1/5-dir. SIC örtükünün (HV2500 və ya daha çox) ultra yüksək sərtliyi ilə birləşdirilmiş, mexaniki vibrasiya və ya hissəciklərin təsirindən və ya mikroskopik düzlüyü qoruduğu möhürləmə səthindəki cızıqlara təsir göstərə bilər.

V. Baxım tövsiyələri

Qəfil uğursuzluğun qarşısını almaq üçün möhürləmə səthinin aşınmasını (rüblük optik mikroskop yoxlaması tövsiyə olunur) yoxlayın.

2. Əmanətləri çıxarmaq üçün xüsusi təmizləyicilər (məsələn, susuz etanol kimi) istifadə edin, SIC örtüyünə zərərin qarşısını almaq üçün mexaniki daşları qadağan edin.
