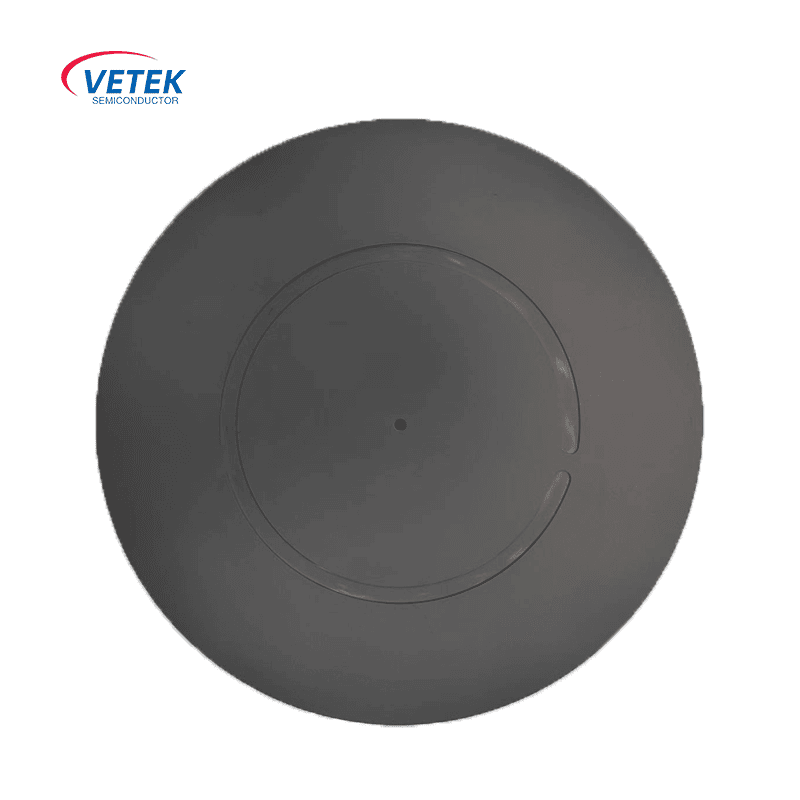

Tək vafli epi qrafiti

Təsvir:

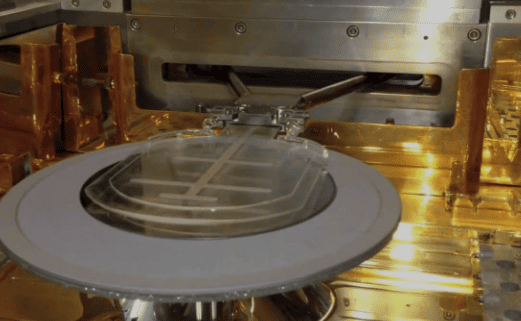

Tək vaffer EPI qrafit suseptoru, yüksək temperatur sabitliyi, kimyəvi inertiya və istilik sahəsinin vahidliyi, yüksək təmizlik qrafit substratı + buxar çökmə silikon carbide örtüklü kompozit quruluşu istifadə edərək, qrafit tepsisi və digər aksesuarların dəsti daxildir. Kütləvi istehsalda yüksək dəqiqlikli epitaxial vərəqin əsaslı bir komponentidir.

Maddi yenilik: qrafit + sic örtük

Qrafit

● Ultra yüksək istilik keçiriciliyi (> 130 w / m · k), emal sabitliyini təmin etmək üçün temperatur nəzarət tələblərinə sürətli cavab.

● Aşağı istilik genişləndirmə əmsalı (CTE: 4.6 × 10⁻⁶ / ° C), yüksək temperatur deformasiyasını azaltmaq, xidmət həyatını uzatmaq.

CVD sic örtük

● Korroziyaya qarşı müqavimət. H₂, Hcl və Sih₄ kimi reaksiya qazlarının hücumuna qarşı durun. Baza materialının uçotlanması ilə epitaksial təbəqənin çirklənməsinə mane olur.

● Səthi sıxışdırma: Kaplama məsaməsi 0,1% -dən azdır, bu, qrafit və gofret arasındakı əlaqənin qarşısını alır və karbon çirklərinin yayılmasının qarşısını alır.

● Yüksək temperatur tolerantlığı: 1600 ° C-dən yuxarı mühitdə uzunmüddətli sabit iş, SIC Epitaxy-nın yüksək temperaturu tələbinə uyğunlaşır.

Termal sahə və hava axını optimallaşdırma dizaynı

Vahid istilik radiasiya quruluşu

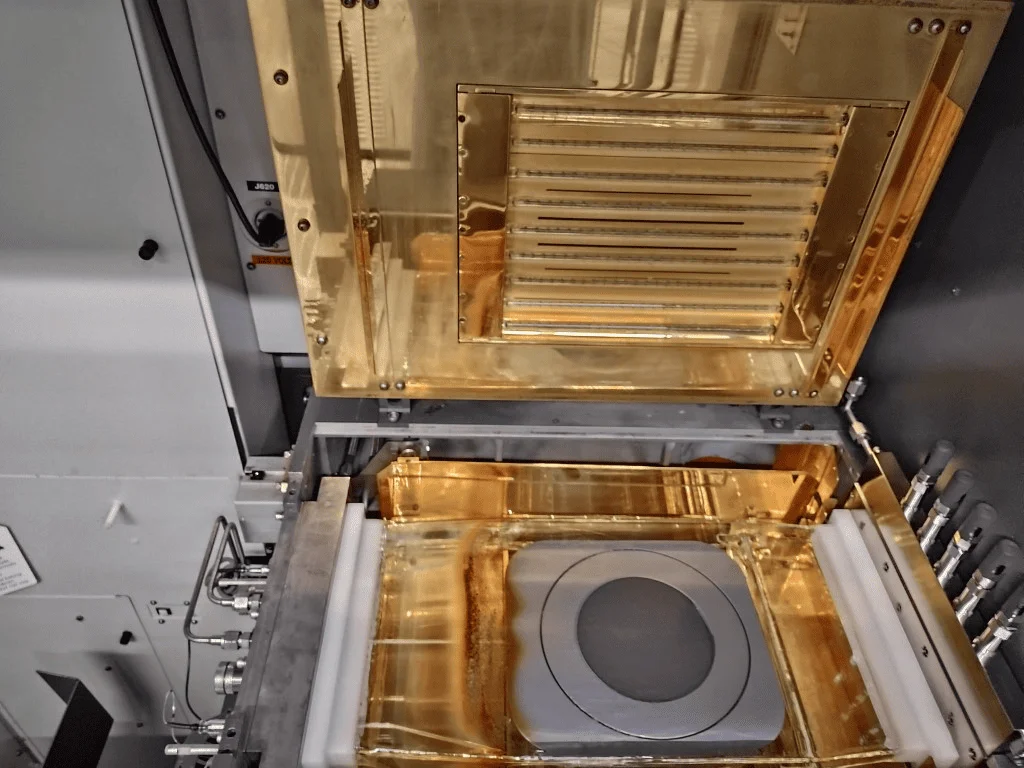

Suseptor səthi çoxsaylı istilik əks-bir yivləri ilə hazırlanmışdır və ASM cihazının istilik sahəsindəki nəzarət sistemi ± 1.5 ° C (6 düymlük boşaltma, 8 düymlük), epitaxial təbəqə qalınlığının və vahidliyinin vahidliyini təmin etmək (dalğalanma <3%).

Hava sükan texnikası

EDGE Diversion delikləri və meylli dəstək sütunları, laminar axınının reaksiya qazının yayılması, gofret səthindəki reaksiya qazının yayılmasını optimallaşdırmaq, döküntü nisbətinin yaranmasına səbəb olan fərqi azaltmaq və dopinq vahidliyini yaxşılaşdırmaq üçün hazırlanmışdır.
